■マスターシステム風、ゲームギア製作への道のり
![]() 上記はバックライトLED化に成功したゲームギア2台 |
大画面テレビでゲームギアのゲームを実機で 遊んでみたいので(パソコンでのエミュは不可) マスターシステム/マーク3のような 普通のテレビに接続出来る 据置型ゲーム機本体を作ってみることにしました。 ←電解コンデンサを交換して問題なく
今回はバックライトLED化していない 友人も同じモノが欲しいとのことなので、 |
--------------------------------------------------------------------------------
▼マスターシステムっぽいゲームギアのケース製作▼
今回の改造で一番の目当てがマスターシステムのようなデザインでゲームギアを据置型ゲーム機に変更することでした。
![]() A4用紙に適当に書いたマスターシステム風のケースデザイン |
![]() 試しに「ROBO Master」ソフトを使って立体的なケースを作ってみます。 |
↓
![]() ペーパークラフト用紙で立体的なケースにして改善点を探します。 |
![]() ケース素材をFRPに決定したので厚みや角度を計算して 綺麗にケースっぽくなるように寸法を書き足しました。 |
↓
▼ゲームギア基盤からカードエッジを取外し▼
ケース製作に、どうしてもカードエッジ(ゲームカセットを刺す部分)が先に欲しいのでゲームギア基板から取外しをします。
![]() 45pinのカードエッジが綺麗に半田付けされて、左右リベット止めされています。 |
![]() 電動の半田吸取り機を使って綺麗に取外し完了!! |
↓
▼マスターシステムっぽいゲームギアのケース製作の続き▼
![]() 今回用意したのは1.2mm程度のFRP板です。 |
![]() PCBカッターでダイヤモンド刃を使って寸法通りにカットします。 |
↓
![]() こんな感じに底板用の板のカットが出来上がり(2台分) |
![]() お気に入り接着剤「アロンアルファ 耐衝撃 EXTRA」を使って 底板を合体させる作業をします。 |
↓
![]() 底板の前面はマスターシステム風に斜めにカットしてます。 |
![]() ゲームギアから取外したカードエッジを試しに取付けして位置確認します。 |
↓
![]() |
底板がそれなりに完成したことで、 上部ケースで蓋をした時に、 ゲームカセットのラベルが見える丁度良い 高さを調べて加工を再開しました。 ←同じFRP板を使って上部のケースを |
↓
![]() 斜めにカットする部分が多いです。 |
![]() 展開図と同じような形状のFRPが9枚出来上がりました。 |
![]() マスキングテープを使ってケースを仮組み立てしてみます。 |
↓
![]() 底板と合体させるとこんな感じです。ケースっぽくなってきました。 まだ、角の部分をカットしていないので、予定より大きい箱になっています。 |
![]() 横からみるとマスターシステム風デザインですねぇ〜 |
↓
▼ゲームギア基盤から不要な部品を取外し▼
ケース製作と同時進行でゲームギア基板側の加工もします。
![]() バックライト用の部品は不要なので取外します。 |
![]() 当然バックライトも不要なので取外し |
![]() 部品を取外ししたら、スッキリしてしまったゲームギアのメイン基板。 |
↓
![]() 液晶パネルも取外しします。 |
![]() 半田ゴテを使って1本づつコツコツと取り除きます。 |

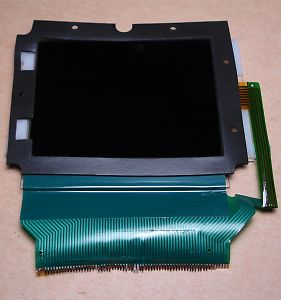

![]() 取外した液晶パネルの再利用の予定は無しです。 |
↓
![]() 前面パネルは電源スイッチとコントローラー端子のみ |
上面ケースの穴あけ加工をする為に、 電源スイッチやコントローラー端子などを 底板とゲームギア基盤に仮取付けして 高さや位置を確認中〜 当初、ゲームギアと同様の |
この続きは「マスターシステム風、ゲームギア製作への道のり2」で紹介します。
-------------------------------------------------------------------------------------------------------------------------
