■ミラカスタム 改造への道のり (ミニカー)
|
------------------------------------------------------------------------------------------------
改造と言っても・・、実車ではありません。 今回は、ちょっとしたお礼も兼ねてプレゼント用のおもちゃを作ります。
![]() 新車購入時に貰える「ミニカー」を使って改造します。 |
本当は実車と同じ「パールホワイト」タイプが 欲しかったのですが・・・探しても見つからず断念。 塗装をして完成させることにしました。 ちなみに、失敗しても困らないように、 元々は非売品なのですが、 |
![]() 全てのパーツが一体化しているので塗装が大変そーです。 |
------------------------------------------------------------------------------------------------
![]() ブレーキランプ・バック・ウインカーなど LEDを取付ける部分を穴あけします。 |
![]() マスキングテープで保護をして作業をすることに・・・。 |
↓
![]() 0.8mm程度のドリルで穴あけ |
![]() サイドのウインカー部分は楕円形に加工 |

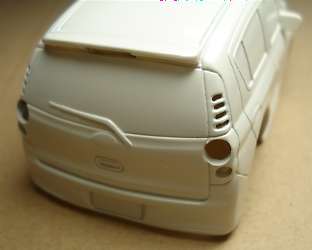

![]() リヤのウインカーは実車と同じに 4個の穴を開けました。 |
↓
![]() ハイマウントブレーキランプ部分も横長に穴あけ完了 |
![]() 今回使用した塗料はMr.COLORシリーズです。 ホワイトパールの塗料があったので、迷うことなく購入 |
↓
![]() 先ずは白く塗装後に、ホワイトパールを混ぜた白で再度塗装 |
![]() リヤ側はこんな感じに綺麗に塗装出来ました。 |
↓
![]() マスキングをしてガラス周辺を黒く塗装をします。 |
![]() 綺麗にマスキングしなかったので満足出来る塗装ではありませんが・・ |
↓
![]() 細かい部分は筆で手塗りしました。 |
![]() 光沢クリアを塗装して塗装は完成!! |
↓
電飾部分の製作
![]() 1.6mm x 0.8mmタイプのチップLEDを6個使って ハイマウントプレーキランプ部分を作ります。 |
![]() 薄く削った基板に均等にチップLEDをハンダ付け これで実車と同じ数の点灯になります。 |
↓
![]() ウインカー部分は 濃い橙色LEDを使用 |
![]() 先端を2mm程度までヤスリで削って サイドウインカー用に使います |
![]() ライト部分は2個のLEDを使って ハイビームも再現します。 |
![]() アロンアルファを使ってライト部分に 2個のLEDを接着固定しました。 |
↓
![]() 全てのパーツが準備出来たのでボティー内側から接着固定 抵抗値も既に計算済みなのでLEDにハンダ付けしてあります。 |
![]() リヤ側も同様に白色LEDや赤色LEDを接着固定 LEDの光がボディから透けないように黒いテープを貼ってあります。 |
↓
![]() 細い配線材を使ってコツコツ配線 ウインカー用の点滅回路も搭載済み |
![]() バック用のブザー (ピッー・ピッーと鳴ります ) も 車体裏側の天井に接着で固定しています。 |
![]() タイヤ部分の底板をネジ止めして車体側は完成 |
↓
本体側のリモコン受光部製作
「アナログ風・・」 の製作でも利用した学習機能付きリモコン受光部を今回も使うことに・・・
![]() 多分、今後も同じ工作をするだろうと思って 感光基板を使って8個程度作ってみました。 |
![]() 表面実装タイプのトランジスタアレイを 持ってなかったので、足を短くして ハンダ付けをすることに・・・ |
![]() PICは表面実装タイプを利用したのですが、 書込み用のアダプターが完成していなかったので 今回はメッキ線を仮ハンダ付けして書込みしました。 |
↓
![]() |
これが完成したリモコン受光部です。
トランジスタアレイの関係で制御は8個までです。 |
↓
![]() 100円ショップで買ってきた透明ケースを利用します。 |
![]() ケース裏側に先ほど作った基板を両面テープで固定 |
↓
![]() DC9V入力端子やウインカー用のリレーなど全ての回路を接着固定。 写真だと見づらいですが、3端子レギュレタなども取付けてあります。 |
![]() ウインカーの回路を修正したのでタイオードなど追加して 電飾制御用の基板が完成!! |
↓
![]() ケースの厚みの関係でプラグ先端が 多少短くてグラグラするので2mm程度カット |
![]() 展示用透明ケースの後側に端子があります。 |
![]() 秋月電子で購入したスイッチング電源 9V 1.2Aタイプ、小型で低価格でお買い得でした。 |
![]() こんな感じにカットしたことでピッタリになりました。 |
製作の続きは「ミラカスタム 改造への道のり2」で紹介します。
----------------------------------------------------------------------------------------------------
