■噴水型オレンジジュース自販機風、消臭機製作への道のり3
ケースが完成に近づいたものの、まだ作るものが沢山ありそうです。挫折しないようにのんびり作ります。
▼噴水部分製作の続き▼
![]() ちょっと厚手のアルミ板を噴水用の台に利用します。 |
![]() こんな感じに角を丸くしてみました。 |
↓
![]() 10mm穴を開けた後に、ハンドニブラでアルミをカットします。 |
![]() 丸棒ヤスリと耐水ペーパーを使って表面を綺麗にしました。 |
↓
![]() 噴水部分は液体漏れ防止の為、2液接着剤でガチガチに接着 |
![]() 更に先ほど作ったアルミ板をアロンアルファで接着 |
![]() 試しに合体させて鑑賞中 |
↓
▼表面加工▼
自販機の表面は白く塗装する予定で塗料も購入してみたものの、今回は白いカッティングシートで表面を覆うことにします。
![]() ホームセンターでは最近見かけなくなった切り売りのカッティングシートを利用 |
![]() 空気が入らないように貼付けしながら、カッターを使って 余計な部分を丁寧にカットしました。 ちなみに、慣れてないので上記は3回目のチャレンジです。 |
↓
![]() 上面や左右、底にもカッティングシートを貼付け |
![]() 白くなったことで、更に雰囲気が良くなってきました。 |
![]() 表面の印刷を早くしていですね。 |
↓
▼パソコンで絵柄製作〜印刷▼
当初の予定では、星崎電機の「オアシス」そのもののレプリカを作る予定では無かったのですが、
手元にある資料が少なすぎて、単なる「オアシス」を真似た自動販売機をコツコツと作ってしまうことになりました。
![]() ここまで似ているなら、表面の絵柄も真似ることにします。 斜めに撮影された資料を元に試行錯誤しながら Windowsペイントでコツコツと絵柄を描いてみました。 |

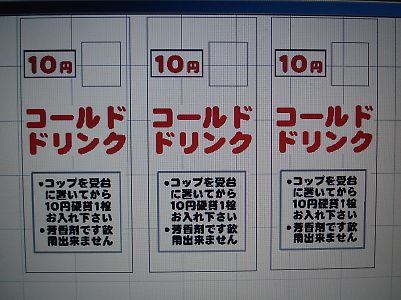

![]() 資料では一部文字が解明出来なかったので、雰囲気だけマネてみました。 「コップを受台に置いてから10円硬貨1栓お入れ下さい」 「芳香剤です飲用出来ません」って書いておきました。 |
↓
![]() |
今回作った絵柄や注意書きの光沢シールを、 そのまま自動販売機のケースに貼り付けると 枠が見えてしまってカッコ悪いので カッティングシートをカット出来る機械を使って 印刷されている部分だけを綺麗に切り出すことにしました。 こんな時にグラフテック株式会社の |
↓
![]() 綺麗に枠をカットしてくれました。 |
![]() 寸法に間違いがなく綺麗に貼れました。 |
↓
![]() 紙コップ取出し部分の表面印刷も同様にカット |
![]() これも同じく綺麗に貼れました。 |
↓

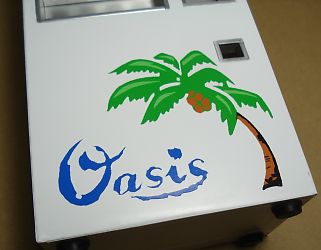

![]() 一番大変な「ヤシの木」や、商品名のロゴも 絵柄ギリギリに機械が綺麗にカットしてくれました。 |
![]() 転写シートが利用できないので、貼付けに多少苦労しましたが、 自動販売機に1回も失敗しないで貼付けが成功しました。 |
↓
![]() 高さ220mm x 95mmの小型自動販売機風 |
![]() アップで撮影しても、自動販売機っぽい感じになってきました。 小さい10円玉まで作る気力はありませんが・・・ ←後から気付いたのですが、 |
↓
![]() 紙コップ収納ケース裏面に金属板を接着 |
![]() 本体側には磁石を接着してフタがピタっと止まるように工夫 |
↓
▼センサー回路製作▼
電源をONをしたら、ずっと噴水が動作していても困るので、センサーを内蔵させます。
![]() 数年前に秋月で購入した 「反射型赤外線センサーユニット」を利用 |
![]() センサー部分だけ、基板から取外ししまた。 (受光部と発光部) |
![]() ケースに収納する関係でLED側を半分程度研磨。 赤外線LEDなので肉眼では光は見えません。 |
↓
![]() ずっと前に購入していた超小型ケースを利用 タカチ SW-15 ( 10mm x 10mm x 15mm ) |
![]() 小型ケース内にセンサーを収納、 銅板で干渉しないように仕切り板を入れてあります。 |
![]() 表側はこんな感じです。 センサー用の穴が2個あります。 |
↓
![]() モーターポンプを回転させる回路を作ります。 PIC用のプログラムは既に完成済みです。 |
![]() 試しにポンプを接続して動作チェック中〜 |
↓
![]() 制御用のPICと、モーターON/OFF用リレーと 3.3V用の三端子レギュレーターを、半田付けしました。 |
![]() センサーに反応してポンプが10秒程度動作します。 動作時間等は完成してから、再度調整する予定です。 |
↓
▼噴水部取付け〜制御基板取付け▼
![]() 完成している噴水部分に3本のゴムパイプを接続 |
![]() 両面テープを使って噴水部分をケースに固定しました。 |
↓
![]() 制御基板も両面テープを使って固定 |
![]() 小型ポンプや液体用ケースも自販機ケース内に固定 |
↓
![]() 釣銭用の穴にセンサーを接着固定しました。 |
![]() 表から見るとこんな感じです。 |
続きは「噴水型オレンジジュース自販機風、消臭機製作への道のり4」で紹介します。
-----------------------------------------------------------------------------------------------
