■SONY VAIOノートパソコン VGN-G3 ちょこっと改造

液晶パネルのバックライトが不良だったジャンク品のVAIO VGN-G3を入手しました。

仕様は、Intel Core2Duo SU9400(1.40GHz)/DDR3 2GBx2枚/320GB-HDD/12.1型(1024x768)液晶パネル

症状は、WindowsXPインストール中やBIOSを表示している時は問題なく液晶画面が映るのですが、
WindowsXPを起動させて「ようこそ」の表示が出る手前で、バックライトが消えてしまって真っ暗な液晶表示になってしまいます。
その状態で液晶パネルに蛍光灯を近づけると、薄っすら起動中の画面が見えるので液晶表示側は動作しているようです。
LEDバックライト用のインバーターを交換しようと試みましたが液晶パネルの基板と一体化していて交換は出来ませんでした。


VAIOから取外した液晶パネル

型番は、LTD121EDDZでした。

バックライト用の部品だけを分離することは不可

仕方がないので液晶パネルの中古を購入して交換してみると、上記の症状は簡単に改善しました。

ちなみに、このパソコンは先日入手した基板加工機のソフトを作業場でも使えるようにしたくて修理したのですが
ジャンク品に入っていたハードディスクの信頼度も低そうだったのでSSDに変更してみました。



数日後、違う加工機も購入したのですがUSBキーを挿さないと利用できないソフトウエアで
使ってみると意外とUSBキーが邪魔で、挿したまま持ち歩くとUSB部分が折れそうで危険ですし、
毎回、抜き差しをしているとUSBキーを紛失してしまいそうで何だか不安だったりします。


正常に動作する液晶パネルに交換して、HDDから
SSDに変更した、SONY VAIO VGN-G3AAPSです。


橙色の突起物が「USBキー」です。↑
USBメモリと同じようなデザインとサイズです。

所有しているVGN−G3は、DVDドライブが内蔵していないタイプなので、かなぁ〜りパソコン内部に空スペースがあります。
(ちなみに、DVDドライブが搭載しているタイプを選ぶとスペースの関係でHDDが1.8インチになってしまうようです)

DVDドライブ(一部)と、1.8インチHDD用の空スペースを利用してUSBキーをパソコン本体に内蔵できるように改造をします。

-------------------------------------------------------------------------------------------------------------

▼先ずは分解▼

既にSSDとメモリー交換時にパソコンは分解しているので、分解に手間取ることなく出来ました。


上部パネルを外すと内部はこんな感じです。

SSDの手前部分にDVDドライブ用の空スペースがあります。

▼USBハブを用意▼

パソコン内部にUSBハブを取付けをしてUSB端子を増やします。


iBUFFALO BSH4U06BK

USBが1ポートだけ横にあるので採用しました。

ケースは邪魔なので分解をして基板だけにします。

▼本体側の配線▼

VAIO本体の右側にあるUSB端子からiBUFFALOのUSBハブに接続をしてUSB端子を増設させます。
ただ、そのままUSB端子からUSBハブに配線してしまうと、右側にある既存のUSB端子が利用出来なくなるので、
「TOSHIBA dynabook Satellite アップグレードへの道のり」と同じ方法でUSB端子を増設させます。


右側奥にあるUSB端子を利用します。

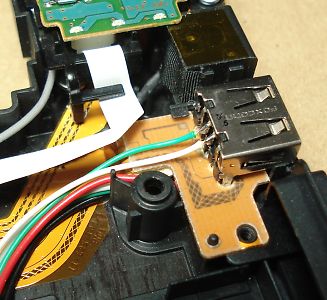

USB端子裏からハブに配線するケーブルを半田付け

ニッパーで「D+」「D-」の2本だけカットします。


カットしたUSB部分に「D+」「D-」だけ更に配線します。

絶縁テープで6本のケーブルを隠します。

iBUFFALOのUSBハブはUSBケーブルと
電源用のLEDを取外してスッキリさせます。


USBハブに両面テープを貼って、6本のケーブルを半田付けします。

配線が終わったのでVAIO本体の底板にUSBハブを貼付けます。

VAIO本体内にUSB端子が3個増えたので、USBキーとワイヤレスマウス用に利用します。(1ポートは予備)

ワイヤレスマウスは新規に購入しようと思っていましたが、数年間、東芝のノートパソコンで利用していたマウスが
調子悪くなって放置してあったのを修理して利用することに・・・ (故障原因はマイクロスイッチ)


マイクロスイッチを新しく交換した「Logicool M505」

マウス用の小型レシーバーをUSBハブに挿します。


1.8インチHDDの空スペース内にUSB端子が、チラッと見えます。

橙色のUSBキーを挿して蓋をすると見えなくなります。

-------------------------------------------------------------------------------


外観は変っていませんが、それなりに使いやすくなりました。
■完成■

液晶パネル交換とSSD化をした後に
USBハプを内蔵させた簡単な作業でしたが、
それなりに、お金が掛かりました。

数週間使っても問題なく動作しているようなので
改造は成功しているようです。



自己満足度★☆☆☆☆

-------------------------------------------------------------------------------------------------------
