ウッドウイル主催者が個人的に楽しむスピーカー
Ｊazz−Machinee

中域と高域ドライバー（ホーン含む）の変更しました　（その5）n


この作品は研究用として試作を重ねて来た非売品でしたが
完成度が上がってきましたのご興味のある方はお問い合わせ下さい

	以下を交換した「Jazz Machine 」 中域コンプレッションドライバー　＋　樹脂製大型ホーン 高域コンプレッションドライバー　＋　専用樹脂製ホーン より生々しく過激になりました。 比較して分かったJBL-2450Jは大人しく綺麗だった 繊細で細過ぎたJBL-2405 全体の構成は ５Ｗａｙスピーカーを駆動する ５台のパワーアンプと３台のチャンネルデバイダー ．Ｓub Ｗoofer　：　ＪＢＬ2245H（プロ用）　46cm　2台　 ．Low Woofer　：　ＪＢＬ2235H（プロ用）　38cm　片チャンネル2台 ．Mid Woofer　：　ＪＢＬ2206Hプロ用）30cm ．Mid　：　ＪＢＬ2445J　コンプレッションドライバー（プロ用） 　メーカー名型番不明（プロ用）ラジアルホーン ．High　：JBL SELENIUM D220TI（プロ用）コンプレッションドライバ− JBL HM17-25　バイラジアルホーン
	左記は1984年のJBL Professionalカタログより抜粋 ＪＢＬ2445J　コンプレッションドライバー（プロ用） ダイヤフラム：大口径ピュアチタン スロート径：2インチ クロスオーバー周波数：500Hz以上 周波数特性：500Hz〜20KHz 音圧レベル：111dB 許容入力：100W インピーダンス：16Ω 500Hz／24dB/oct〜3.5KHzで使用
	現在販売中のドライバーとホーンです JBL SELENIUM D220TI（プロ用）コンプレッションドライバ− ダイヤフラム：チタン スロート径：1インチ　ねじ込み式 周波数特性：1KHz〜21KHz 音圧レベル：109dB 許容入力：120W インピーダンス：16Ω JBL HM17-25　バイラジアルホーン スロート径：1インチ　ねじ込み式 カットオフ周波数：1.5KHz 指向性：水平/60°／垂直40° 3.5KHz／24dB/oct 〜 で使用 中高域用のドライバーだが高域特性を重視してクロスを設定 重みの有る、存在感の有る高域はツイーターでは出せない味
	メーカー／型番不明のホーンだがJBLの2インチ用 コンプレッションドライバーに付いていた古い物を調達 ホーン実効内寸で幅760／高220／奥530mm 概算でカットオフ周波数は300Hz程度と予想 経験から全てのJBLオリジナルホーンは盛大にホーン鳴きします。 このホーンは大き過ぎてバッフルに納められないので 外周全てに防振材を貼り付けて温和しくさせています 低域とのバランスが少しでも崩れるとホーン鳴きが目立って 聞くに堪えない音になるので「厳重な取扱注意」のホーンです 何とか手なずけると余裕の中域が心地良いです

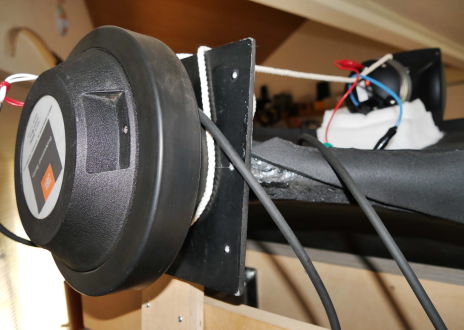

	ＪＢＬ2445J　コンプレッションドライバー（プロ用） 　メーカー名型番不明（プロ用）ラジアルホーン
	JBL SELENIUM D220TI（プロ用）コンプレッションドライバ− JBL HM17-25　バイラジアルホーン 落下防止のロープ付き

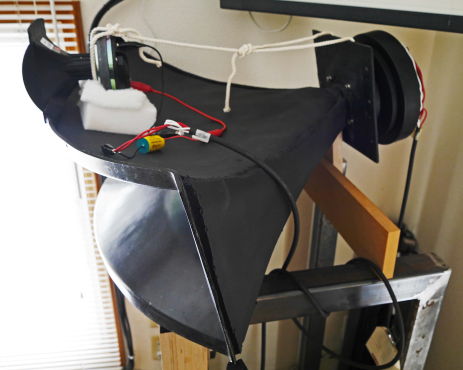

	前方を見下ろす様な姿 中域ホーンの防振材を張って有るのが分かりますか？ 十分に低域が伸びていても癖の様に ツイーター保護用コンデンサ−を付けてしまいます
