■SHARP X68000風 Windowsパソコン製作への道のり2
▼FRPケース加工の続き▼
部品点数が多いのでケース製作は道のりが長いですが、後悔しないようなデザインに仕上げたいと思います。

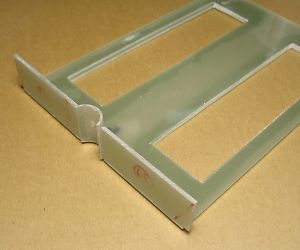

![]() 前面パネルを箱型にします。 |
![]() 直角になるように丁寧に接着をします。 |

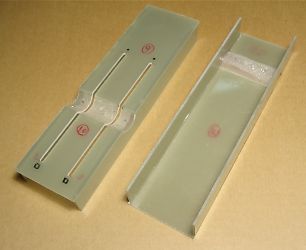

![]() 左右同じ作業をして前面パネル2個が出来ました。 |
↓

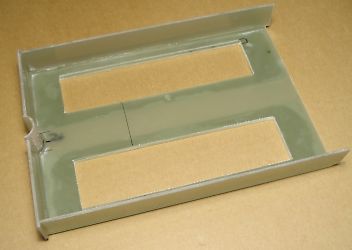

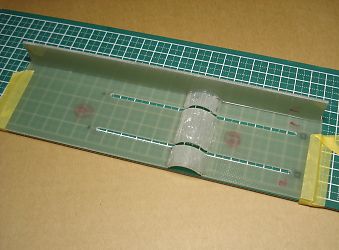

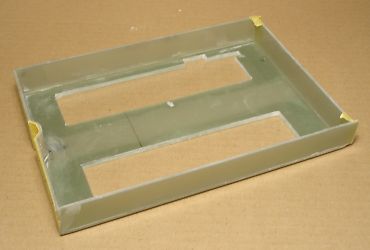

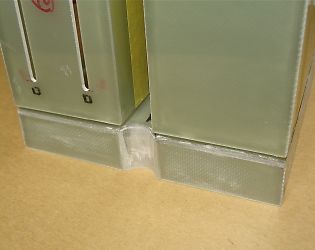

![]() ツインタワーの底の部分は2重構造です。 |

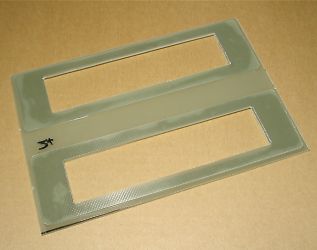

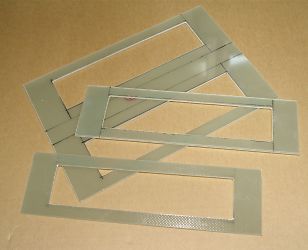

![]() 加工途中のFRPを2枚重ねて接着剤で固定 |
![]() 特徴のある電源スイッチ部分の凹みも再現します。 |
↓
![]() 左右の板は多少斜めにして接着固定します。 |
![]() 更に後の板も加工をして仮固定しておきます。 |
↓

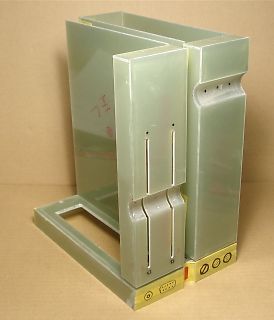

![]() 3個を合体させて雰囲気を味わいます。 |
![]() 前面から見るとこんな感じ |

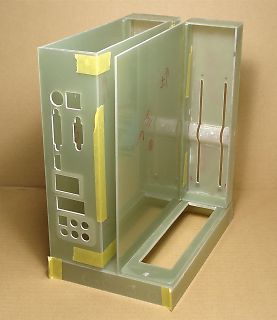

![]() 後から見るとこんな感じ |
X68000っぽいデザインに近づいてきました。中に入れるパーツ類の固定方法や配線方法など、まだ考え中の部分があるので、
組立てやメンテナンスが簡単な構造にする為に、各パーツを固定する為のネジ穴などの位置は後日決定したいと思います。
↓
▼ポップアップハンドルの製作▼
X68000でツインタワー以外にデザインで特徴があると言えば・・・
持ち運び用の「ポップアップハンドル(取っ手)」です。本物と同じような構造で作りたいと思います。
![]() ケース側に寸法図を書きます。 |

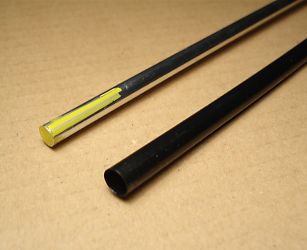

![]() アルミ丸棒と黒い収縮チューブを使います。 |
今回利用したアルミ丸棒は 6mmタイプです。 表面は黒色にしたいのですが、 |
↓

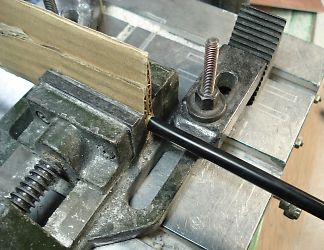

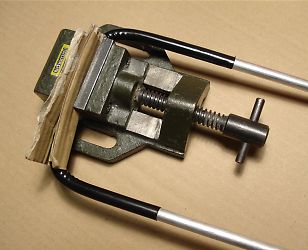

![]() 小型バイスにアルミ棒を挟んで固定します。 |
![]() ぐにゅぅ〜と90度に曲げます。 |
↓

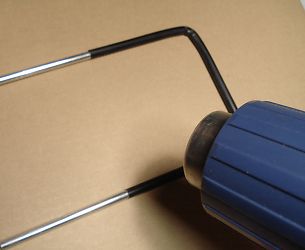

![]() ホットガンで収縮チューブのシワを取ります。 |
![]() ネジ穴を作ってアルミ同士を固定します。 |
![]() こんな感じに取っ手が完成しましたが・・・ |
↓
アルミ棒の太さに満足できなくて、多少太いアルミ丸棒に変更して再加工することにしました。(6mm→8mmタイプの丸棒に変更)
![]() 同等の作業をしますが、太くて曲げるのが大変です。 |
![]() ホットガンでシワを伸ばします。 |

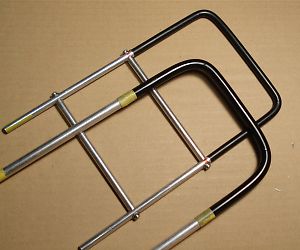

![]() 前回作った棒より多少雰囲気がよくなりました。 |
↓

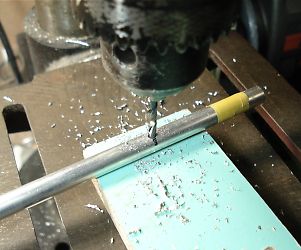

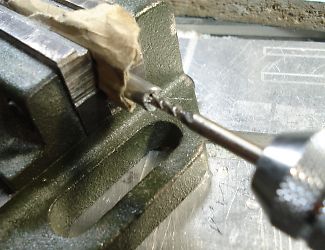

![]() ネジ止め用の穴あけをします。 |
![]() 横棒にタップを使ってネジ山の加工をします。 |

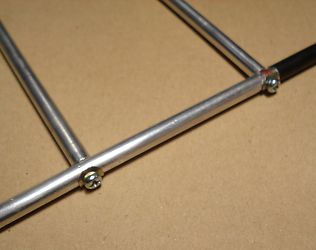

![]() 合体させるとこんな形になります。 |
↓

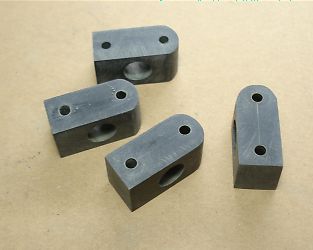

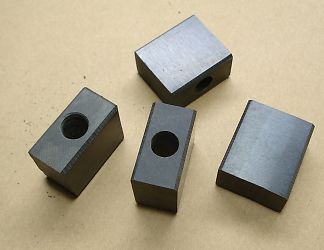

![]() 黒ベークを使ってアルミ丸棒を支えるパーツを作ります。 |

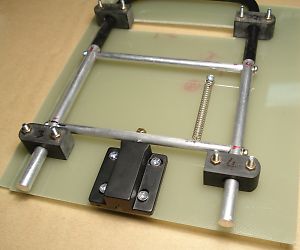

![]() こんな感じに4個を仮配置します。 |
![]() 両面テープを使って正確な位置決めをしています。 |
↓
![]() 上側は取っ手の曲がりに合わせて更に穴を加工します。 |
![]() 合体させて厚みを調べます |

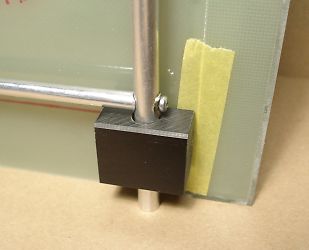

![]() 取っ手収納時は飛び出ない高さに調整中〜 |
↓
![]() スムーズな動きをする為に再度穴あけを・・ |
![]() ちょっと厚すぎたのでカットします。 |
![]() 前後から見える部分は丸く加工しました。 |
↓

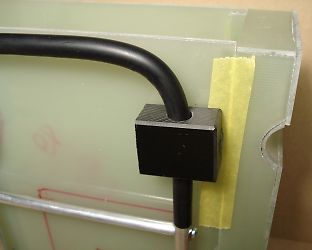

![]() 固定部品と同じ位置にケーブルを通す穴を開けます。 |

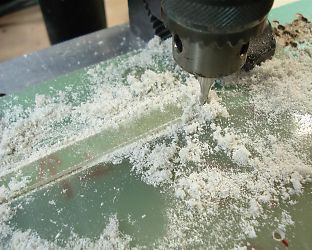

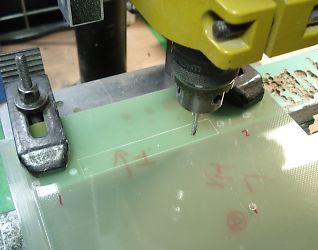

![]() フライス盤を使って四角い細長い穴に加工中〜 |
↓
ポップアップハンドルとは関係ない作業ですが、同じ場所の穴あけなので同時に加工をしてしまいます。

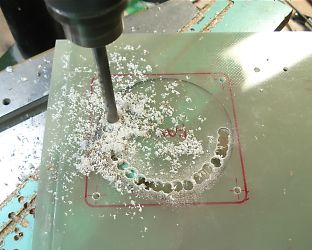

![]() CPUのDCファン用の丸い大きな穴を開けます。 |
![]() 丸ヤスリでコツコツ綺麗な円に加工します。 |

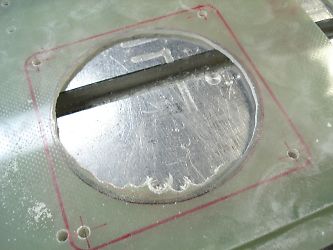

![]() 最後に耐水ペーパーで仕上げをして完成 |
↓
X68000の取っ手部分で一番特徴のある、ロック(ポップアップ)する構造を悩んだ結果、下記のようなパーツを利用することに・・・

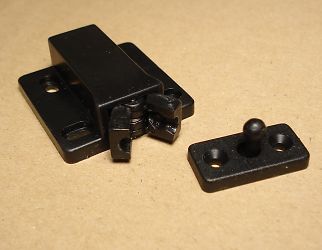

![]() 「 セイフキャッチ mini 」 ホームセンターで見つけました。 |
![]() 1回押すとロック、もう1回押すと解除してくれます。 カチっと音がして結構丈夫そうな構造です。 |
![]() 付属の丸いパーツは構造上、利用できないので 3mmネジの先端を丸くして代用します。 |
↓
![]() プラスネジ先端をヤスリで研磨した後に ハンダ付けをした丸くしてみました。 |

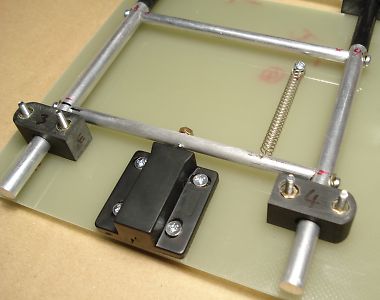

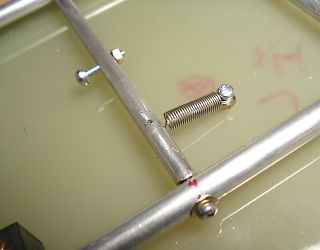

![]() 先ほど作ったパーツとスプリングを取り付け |

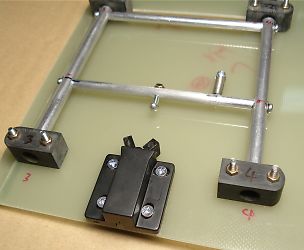

![]() セイフキャッチもネジ止めで固定 |
↓
![]() ポップアップハンドルがカチっとロックされています。 |
![]() ハンドルを押すとスプリングの力で上に上がります |
![]() ツインタワーを合体させる時にナットが邪魔になるので 黒ベーク素材を再度加工してナットを埋めました。 |
↓
![]() ナットが埋まったので、ツインタワーを合体させてみます。 |
![]() こんな感じに丁度よい厚みです。 |

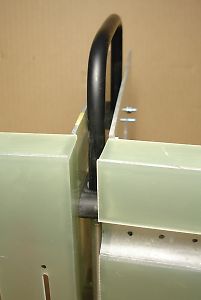

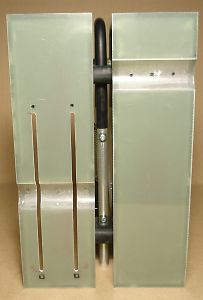

![]() ポップアップ構造も問題無しです。 |
この作業の続きは「SHARP X68000風 Windowsパソコン製作への道のり3」で紹介します。
-----------------------------------------------------------------------------------------------------------------------
