■GIMIC2代目マザーボード用 X68000ケース製作への道のり21
カラーイメージユニット(CZ-6VT1)風のウーファーシステムの製作の続きをしたいと思います。
▼ケース製作開始▼
ちなみに、チャンネルデバイダーの3個のツマミが「カラーイメージユニット(CZ-6VT1)」のデザインに似ていたと言う理由だけで、
カラーイメージユニット風なウーファーケースを作りたいと思っています。
![]() これがCZ-6VT1です。(カタログから抜粋) |

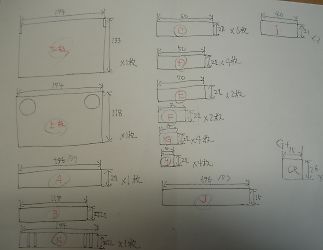

![]() 先ずは設計図を書いて寸法を決めます。 |
![]() 更に必要な枚数や寸法を書きだします。 |
↓
![]() KENWOOD TC-65Wを再利用します。 |
今回作ろうとしているケースですが イメージユニットと同じように 上部だけ鉄板にしたかったので ジャンク品のチューナーユニットの ケースを使ってみたいと思います。 他のパーツは、またジャンク |
|
↓
![]() ハンドニブラーを使って鉄板をカットします。 |
![]() 数ミリ単位で鉄板がカットされていきます。 |
![]() 地道な作業で不要な部分が無くなりました。 |
↓
ケース全体は、毎回のことですがFRP板を使って作ります。
![]() 2mm厚のFRPを必要なサイズにカットしました。 |
![]() マスキングテープで固定してサイズ確認中〜 |
![]() 上蓋と合体させて寸法が合っているが確認。 |
↓
![]() ドリルで端子用の穴を開けます |
![]() こんな感じに前後のパネル穴あけが出来上がり |
![]() 更に裏側に貼りつける板を作って穴を開けます。 |
↓
![]() こんな感じに接着剤で2枚を合体させます。 |
![]() 試しに端子類を取付けて高さを確認中〜 |
![]() 底板に枠を接着します。 |
↓
![]() 更に基板とスピーカーを取付ける仕切りを接着します。 |
![]() 前面パネルにも枠を接着します。 |
![]() 裏側から見るとこんな感じです。 |
↓
![]() 作ったパーツを合体させて微調整をします。 |

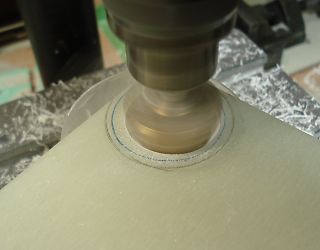

![]() スピーカー用の穴をドリルで開けます。 |
![]() 更に棒ヤスリで穴を大きくします。 |
↓
▼チャンネルデバイダーのちょこっと改造▼
チャンネルデバイダーの基板にデジタルアンプ用の可変抵抗を追加したいので、電解コンデンサーを移動させます。
![]() 47uF 16Vの電解コンデンサーが邪魔だったりします。 |
![]() コンデンサーを取外して移動させます。 |
![]() 電動ハンダ吸取器で可変抵抗を取り外します。 |
↓
![]() ツマミ先端をバンドソーで短くします。 |
![]() 可変抵抗器の固定部品を作ります。 |
![]() こんな感じに固定部品が完成 |
↓
![]() 新たに可変抵抗が1個追加出来ました。 |
![]() ケース側を削って基板がピッタリ入るようにします |
![]() こんな感じに一部分を1mm程度削りました。 |
↓
▼ツマミ自作▼
チャンネルデバイダー内蔵スピーカーケース製作で一番重要な可変抵抗用の「ツマミ」を作りたいと思います。
![]() 10年以上前から持っていたVRの先端を使います。 |
![]() 先端の樹脂部分をバンドソーでカットします。 |
![]() 1mmのエンドミルで溝を作ります。 |
↓
![]() ユニレート板を小さくカットして合体させます。 |
![]() アルミ板とスペーサーとツマミを更に合体させます。 |
![]() こんな感じのパーツが完成 |
↓
![]() 可変抵抗にツマミを取付けます。 |
![]() 前面パネルを仮取付して微調整をします。 |
![]() 更にダミーツマミも2個作りました。 |
↓
![]() ダミーツマミはケース裏側から接着 |
![]() 表から見るとこんな感じになってます。 |
![]() 再度、組み立てて6個になったツマミ位置を確認中 |
↓
▼スピーカー用の穴製作▼
ケース側にチャンネルデバイダーが内蔵出来たので、ウーファー用のスピーカーを内蔵させる工作をします。
![]() 上蓋となる金属ケースに2個穴あけします。 |
![]() 丸ヤスリを使って丁寧に丸く仕上げます。 |
![]() ジャンクスピーカーのアミアミ素材を用意して・・ |
↓
![]() 丁度良いサイズに万能ハサミでカットします。 |
![]() 更に穴のサイズに合わせて丸くします。 |
![]() 円の周辺を多少斜めに削ってから・・ |
↓
![]() 接着剤でアミアミ素材を接着させます。 |
![]() ケース側にスピーカー用の仕切り板を更に追加しました。 |
アンプやチャンネルデバイダーの 空間とスピーカーの箱の部分は 分離した構造にはしてありますが、 この形状で良い音が出るのか 不明だったりします。 塗装した後に、微調整をします。 |
↓
▼電源スイッチとLED用基板▼
カラーイメージスキャナーに似た感じで電源スイッチ&LEDを作りたいと思います。
![]() カラエポ基板を利用して作ります。 |
![]() LEDとスイッチ用の穴あけをします。 |
![]() カッターを使ってパターンカットをします。 |
↓
![]() タクトスイッチの先端だけ利用します。 |
![]() オルタネイトタイプの押しボタンスイッチと組合せます |
![]() 接着剤を使ってこんな感じの形状にします。 |
↓
![]() 2色LEDの先端を棒ヤスリで細くします。 |
![]() 先端が2.2mm程度に細くなりました。 |
![]() スイッチとLEDを基板にハンダ付け |
↓
![]() 基板を取付ける為のスペーサーを接着 |
![]() アンプとチャンネルデバイダー用にリレーを追加 |
押しボタンスイッチを押すことで 電源がONになってLEDが緑色に点灯します。 電源をOFFにすると赤色に点灯するように 回路を作りました。 チャンネルデバイダーだけなら |
この作業の続きは「GIMIC2代目マザーボード用 X68000ケース製作への道のり22」で紹介します。
-------------------------------------------------------------------------------------------------------------
