■アナログ レコードプレーヤー風 CDプレーヤーの製作への道のり3
▼制御基板製作▼
CDを再生・ストップさせたり、アーム用モーターなどの動作を制御する部分の基板を作ります。
![]() 基本的な回路をパソコンで制作中〜 |
![]() 必要なパーツを用意して基板製作開始 |
↓
![]() 部品配置に悩みながらも何とか半田付け完了 |
![]() 裏側はこんな感じ、結構シンプルな配線です |
↓
![]() 簡易的に配線して動作チェック・・・ 残念ながら予定していた動作はしませんでした。 |
![]() 原因はフォトカプラらしいので 普通のフォトカプラからフォトモスリレーに変更 |
↓
![]() ケースに内蔵させる為に余計な部分をカット |
![]() 裏側はこんな感じ |
↓
![]() スタート・ストップ時のアーム移動の速度は問題無かったのですが 再生中に80分程度で内側までアームが移動する速度が 予定より早かったので小型リレーを追加して多少回路変更 |
![]() リレーとトランジスタを追加したことで ケースに収納できなくなったので多少再加工を・・ 後から後から加工追加するので見た目が悪くなってます |
↓
▼本体ケースの加工続き▼
基板やモーターを隠すためのスペースを確保する為に、本体のケース下に枠を取付けます。
![]() 削って削って何とか出来上がっているケース上面 |
![]() 基板やモーターを固定する裏側 |
↓
![]() |
高さが揃った黒ベーク板の棒を使って 本体ケースに枠を作ります。 この枠を取付けることで本体が1cm程度高くなります。 |
↓
![]() 接着剤で固定後にネジ止めや液晶パネル固定時の 邪魔にならないようにフライス盤で加工 |
![]() こんな感じに1段ズレた固定方法になっています。 (写真は裏側から) |
↓
▼ディスク照明部分製作▼
本物のレコードプレーヤーには、レコード盤の有無検知用にセンサーが取付けられている機種がありますが、
それを真似て再生中にディスク表面を照明するパーツの製作をします。
![]() トーンアームにも使ったアルミ棒を利用 (写真は既に必要な寸法に加工済) |
![]() ドリルを使って照明部分の穴あけと 配線を通す為の穴を加工しました。 |
![]() こんな感じに照明部分はヤスリで楕円形に加工済 |
↓
![]() チップ白LEDを内蔵させて点灯実験 思った以上に高輝度で広範囲を照らしました。 |
![]() 試しに本体ケースに取付けて、ディスクに照明を・・・ メディアの色によって雰囲気が違って良いかもです。 |
↓
▼ストロボ用の照明製作▼
レコードの33回転や45回転の回転速度をチェックする為のストロボ用の照明を作ります。
ただ、CDでは不要な部分なので、MP3やATRACかCDなのかフォーマットの違いでLEDの点灯を変化させる部分にします。
![]() 貰い物の透明アクリル板を加工します。 |
![]() 上の部分を斜めにしたいので刃物を斜めに固定して加工 |
↓
![]() 透明なので見えづらいですが・・ 斜めに加工されています。 |
![]() 欲しい部分だけを更に切断して 2000番程度の耐水ペーパーで研磨 |
↓
▼レコード盤風のCD−R製作・レコードジャケット風CD紙ケースの製作▼
「レコード盤風のCD−R製作」と「レコードジャケット風CD紙ケースの製作」は、
思ったより作業工程が多かったので違うページで紹介します。
「レコード盤風のCD−R製作&レコードジャケット風CD紙ケースの製作」のページはこちらです。
(同じページで「レーザーディスク(LD)ジャケット風DVD紙ケース」と「レーザーディスク風DVD−R製作」も紹介しています)
↓
▼透明ケース製作▼
ヘッドシェルの次に作って見たかったダストカバー(透明ケース)を作ります。
![]() 加工が楽そうな「エンビ板」を今回は使いました。 |
![]() ガラエポ(基板)カットに利用しているPCBカッターを 使ってエンビ板をカットします。 |
↓
![]() 5枚にカットされたエンビ板、 全面部分は斜めになるように角度をつけてカットしました。 |
![]() 初めて使用する 塩ビ用の接着剤 |
![]() 接着剤の蒸発が早いらしく 注射針を使った接着方法みたいです。 |
↓
![]() マスキングテープを使って5枚の塩ビ板を固定 |
![]() 裏側から接着剤を流し込みます |
↓
![]() 接着作業は大変だと思っていたものの、意外と簡単に接着できました。 |

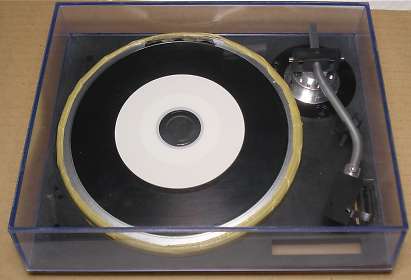

![]() 試しに本体と合体、レコードプレーヤーっぽくなってきましたねぇ〜 |
↓
![]() 友人から貰ったと思われる「蝶番」 スプリング付きで丁度良いパーツでした あと、透明なプラスチックネジを使います。 |
![]() スプリングの方向が逆だったので 分解して変更しました。 |
![]() 蝶番が途中で止まるようにネジ山を 作ってネジをストッパーにしました |
↓
![]() 蝶番をネジ固定する為のネジ山を作ります。 多少強度補強する為に、 もう一枚塩ビ板を接着してあります。 |
![]() 綺麗に完成したネジ山 塩ビ板なのでヒビも入らず順調な作業です。 |
![]() 蝶番を取付けて透明ケースは完成です。 |
↓
![]() ネジ山を使ったことで裏側から見てもナットがありません |
|
![]() 右側の蝶番はスプリング+ストッパー付きです。 |
↓
![]() 本体側に蝶番を固定する部分を黒ベーク板で作ります。 |
![]() こんな感じのパーツが2個完成 |
↓
![]() 接着剤を使って2個のパーツ固定 |
![]() アップで見るとこんな感じ、 接着剤がはみ出ていますが、あとで研磨するので気にしません。 |
↓
![]() 接着が乾いたので早速透明ケースを取付け スプリングのお陰で好きな角度で止めることができます。 |
![]() おぉ〜 本物っぽい感じになりました(自己満足中〜) |
後日、塗装と組立て・配線をして完成??だと思います。
