■オープンリールデッキ風MP3プレーヤーへの道のり5
▼テープ走行系のベアリング取付け部分の製作と、録再ヘッドの取付け加工▼
![]() ピンチローラーを入れるは狭そうなので再加工します。 |
先日加工した板にピンチローラーが 触れて上下移動が困難なのでベーク板を再加工しつつ 録音・再生・消去ヘッドを取付ける作業も 同時進行させていきます。 ちなみに・・・ 録・再ヘッドに機能を持たせるかは |
↓
![]() ジャンクで入手したカセットデッキからヘッド部分を貰います。 |
![]() 録再・消去ヘッドを取外して利用します。 |
↓
![]() 7.5mm程の高さが足りないのでスペーサーを作ります。 |

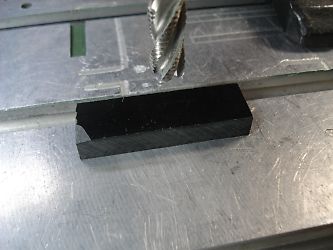

![]() 両面テープで材料を貼りつけてフライス盤で加工 |
↓
![]() ネジの部分のスペースを確保するために更に加工 |
![]() 邪魔な部分をカットしたらこんな形のスペーサーが完成しました。 |
↓
![]() 早速、ヘッド部分とスペーサーを本体に取付け |
![]() カセットテープを使ってヘッドの位置が合っているか確認中 |
↓
![]() ピンチローラーを仮取付けしてヘッド位置とのパランスを確認 |

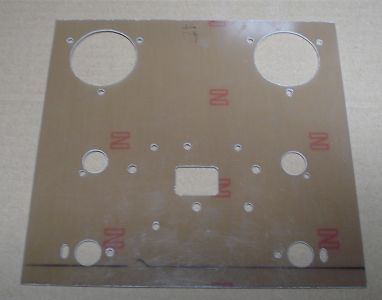

![]() ピンチローラーが上面のパネルに当たるので再加工しました。 |
↓
![]() 再加工後に今までの部品を全て取付けして更に調整中 |
![]() こんな感じに高さギリギリでピンチローラーが収納できました。 |
↓
▼回転の軸となるパーツを交換▼
テープリールの高さを調整する為に、回転の軸として利用していたステッピングモーターを再加工している途中で
間違って破損させてしまいました。更には内部に加工したゴミが入ってしまいました。(内部でカラカラ音がする)
修理は不可能っぽいので同等のHDDを探すことにしましたが、残念ながら所有してなかったので中古品を探すことになりました。

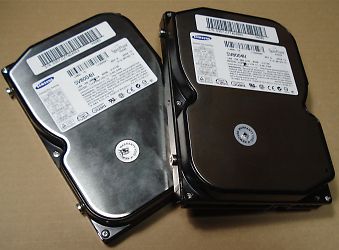

![]() これが今回入手した中古のHDD SAMSUNG 80GB P-ATA 同等品を2台 |
![]() 故障していない中古のHDDを分解することになって 勿体無い感じになってしまいました。 |
↓
![]() 分解しないと本当に同じ形状なのか不安がありましたが・・・ |
![]() 今まで使用していたタイプとネジ穴位置や高さなど同じでした。 これで続きの作業が出来ます。今度は壊さないよーにしないとですね。 |
↓
▼オープンリールテープの収納ケース製作▼
空リールやオープンリールテープを収納する紙ケースも重要なので本物に似せて作ります。
![]() コレは本物の10号&5号リール用ケース |
![]() A3対応のスキャナーで全面をスキャンします。 |
↓
![]() ラベルプロデューサーソフトを使って取込んだ画像を合体。 先ずは10号リール用の箱を作ります。 |
![]() シール付の用紙で印刷したら黒が悲しい色になったので、 スーパーファイン紙を使って普通に印刷したものを利用することに・・ |
↓
![]() 印刷した用紙の裏側全面に両面テープを貼付けしました。 |
![]() 0.7mm程度の厚紙に先ほど印刷した用紙を綺麗に貼付け。 上記の写真は既に箱になっています。 |
↓
![]() 表から見るとこんな感じです。 銀色部分の光沢がないのがちょっと不満ですが・・・ |
![]() 裏側は完全移植です。 当時の汚れまで、そのまま印刷してあります。 |
↓
![]() 箱を開ける為の凹み部分も忠実に再現しました。 |
![]() 直径は約10cmの小さな箱(ケース)の完成です。 |
↓
▼モーターと構造の変更▼
今までリールテープの回転に小型モーターを利用していましたが、空リールにカセットテープ3本分を巻きつけたら
トルク不足で回転が不安定になってしまったので、1ランク大きいモーターに変更をします。
![]() 何度同じよーな作業をすれば完成するのか・・・ 所有している材料もこれで全て終わってしまいました。 |
![]() モーターの位置を一番下に移動しました。 今回もプリンタから取外したモーターでヘッド移動用を利用します。 |
↓
![]() モーターやベアリングなど固定する部分を全て穴あけ |
![]() こんな感じにパーツを仮止めして動作をチェックします。 |
↓
![]() ピンチローラーを上下に移動にさせる為「ソレノイド」を、 使ってそれらしく作ります。 電気を流すと中の棒が引っ張られる仕組みで |
![]() 裏側からソレノイドをネジ止めしてピンチローラーを制御します。 |
↓
![]() L型の金具を作ってピンチローラー用のモーターを固定します。 |
![]() メインの板にDCモーターをネジ止め(他のパーツは取外してあります) |
↓
![]() ソレノイドの上下動作チェック中〜 問題なく動作しました。 |
↓
▼モーター&MP3プレーヤー制御基板▼
MP3プレーヤーに連動してテープ(モーター)の回転も制御したいので制御基板を作ります。
![]() 制御 I/Oが多いICを使って回路を作ります。 |
![]() 無駄のない部品配置にしたいのでジックリ検討します。 |
↓
![]() 完成した制御回路基板 |
![]() 裏側はこんな感じです。 |
↓
▼電源部の製作▼
![]() |
制御基板とは別に電源回路も作ります。
MP3プレーヤー用電源や |
↓
![]() 完成した後に電圧が調整できるように電圧可変式になっています。 |
![]() 裏側はこんな感じです。ジャンパー配線が汚いですね。 |
↓
![]() 出来上がった回路を本体に接続して動作実験してみます。 |
![]() 早送り→再生など多少動きに不満があるので後日調整します。 |
この続きは「オープンリールデッキ風MP3プレーヤーへの道のり6」で紹介します。
------------------------------------------------------------------------------------------------------
