新・ダッシュボード製作への道のり１

「新」と言っても、全てを作り直すワケではありません。既に殆ど完成しているデジタルパネルの回路を新たに考えるのは大変ですし、
特に回路的にはそんなに不満がないのでプログラムの細かい調整だけで何とか完成度を高めたいと思います。

この数年間、ダッシュボードに取付けした「ブラウン管テレビ」はアナログ放送が終了する前にテレビとしての役割を果たせないまま、
地上デジタル放送を迎えました。元々テレビ放送の視聴はどうでも良いのですが、プラウン管の奥行きがどうしても他の回路やギミックの邪魔になり
ブラウン管テレビには高圧部分もある為に延長をして配置することが出来ず意外とレプリカ製作の妨げになっていました。
今回、「～新たなる挑戦～」を目標に製作方法の考えかたを変えたことで、ちょっと先が見えてきた感じがあります。

「液晶パネル」ではなく「ブラウン管」に拘っていた理由のひとつとして「輝度」の調整範囲の広さがありました。
当時、液晶モニターのパックライトは冷陰極管で輝度調整できる範囲が狭くブラウン管のような暗い表示が苦手でした。
(液晶パネルのシャッターを閉じることで暗くすることは可能ですが｢暗いのに眩しい」という変な感じに見えるのが嫌だったので・・・)
最近は高輝度なチップＬＥＤも手軽に購入出来るようになったので、冷陰極管をＬＥＤに変更する作業をします。

劇中で使われていたブラウン管は９インチ程度だと勝手に推測すると、
実際に表示していた(表面から見えていた)部分は液晶パネルに換算すると8～8.4インチ程度だと思われます。(当然これも推測ですが)
４：３の比率で８インチ程度の液晶パネルを探そうと思ったら身近に「ソニートリニトロンモニター PVM-9040 改造への道のり」用に
予備で購入していたシャープ製の８インチ液晶モニターがあったので、これを活用することに・・・。

SHARP製 LQ080V3DG01(予備用だったのでやっと活躍できます)

LQ080V3DG01のファームが書込み済みの基板を使います。

今となっては貴重になってきた
４：３比率の640X480ドットのパネルです。

古いワリには視野角は広いのですが
残像感がちょっと目立つパネルでした。

制御基板側には入力が豊富で
ビデオ・Ｓ端子・ＲＧＢなどがあります。
以前改造をして冷陰極管を調光できるように
しましたが、調整範囲は狭かったです。

液晶と基板セットで9,800円くらい
だっと記憶しています。(購入2009年頃)

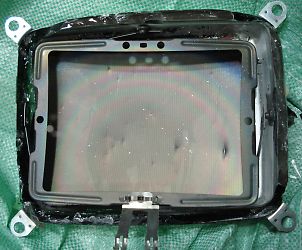

丁寧に液晶のバックライトを分解します。

コの字型の冷陰極管をチップＬＥＤに変更します。

数年前に液晶のバックライトＬＥＤ化に
チャレンジしたことがありますが、
チップＬＥＤの配置間隔が広くて
光の拡散が変な感じになりました。

最近は市販品でＬＥＤバーが
売られているので、価格と完成度を
考えて市販品を利用することにします。

これが市販品のＬＥＤバックライト(LED-BL 382mm)

高輝度白色チップＬＥＤが綺麗に並んでいます。

試しに点灯させると、結構明るいので期待出来そうです。

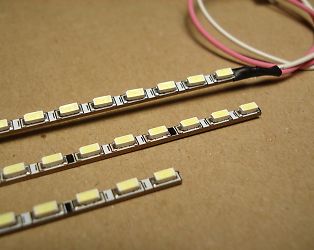

数本購入したＬＥＤバックライトを冷陰極管と同じ長さに(３本に)カットします。

冷陰極管とＬＥＤパーの太さは同じようです。

３の倍数でＬＥＤをカットすると問題く動作します。

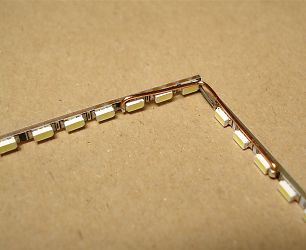

ＬＥＤバー同士をポリウレタン銅線を使って配線します。

ビニール結束線を使ってギュッと縛ります。

こんな感じで同様の効果が作れます。

枠部分にＬＥＤパーがピッタリ固定出来ました。

反射パネルを取付けて点灯させてもムラがありません。

液晶パネルも上から取付けをしてカラーバーを表示

輝度的にちょっと不満のあった
冷陰極管でしたが、ＬＥＤ化をしたことで
電源を入れた瞬間から明るくて大満足です。

まだ、輝度調整の回路を作っていないので
安定化電源を使って電圧可変で
試しに輝度調整をしてみましたが、
希望通りの輝度を暗く出来ることが出来ました。

これで、夜に走行しても画面が眩しくて
運転の妨げになることはないと思います。

後日、輝度調整回路を作ります。

今まで「液晶パネル」ではなく「ブラウン管」に拘っていた理由で上記以外だと、液晶パネルは表面が丸くなっていないことです。
プラウン管でも後期になると平面化された商品は販売されていましたが、やっぱりダッシュボードに搭載させるなら丸くなっていないとダメです。
製作の初期段階から液晶モニターを搭載するくらいならレプリカ製作はしたくないと思っていたくらい、この部分だけは譲れなかったりします。
ただ逆に、この (無駄な?) コダワリが製作の妨げになっていたのも事実だったりします。そこで今回はブラウン管風のモニターを作ります。
