■ポータブルテレビ(テレビ付きラジカセ)製作への道のり （中止しました)

ナイト２０００が盗まれた時に、一時的にコンピューターが装着されたテレビ付きラジカセを作ることに・・・
むか〜し作ったボイスボックスに、合体する構造になります。当然ＴＶも見れるよーにしたいですね。
↑ＤＶＤが発売して違いが見つかったので作り直ししますが・・・

右上にカセットデッキが搭載している感じです。 Ｒｃｈのスピーカー部分はボイスＬＥＤが埋め込まれています。 ＴＶは何インチか不明ですが、ワイド液晶風でフラットな画面です。 DVD-BOXが発売したお陰で、鮮明に仕様が明らかになりました。

←完成したらこんな感じにトランザム以外の 車に載せてみたいですねぇ〜 何を内蔵させるかは、今後のお楽しみです。

------------------------------------------------------------

早速、元になるラジカセを探してみると・・・

似たよーなラジカセが見つかりました。 実際に使われてたモノとは違いますが、 カセットやヘッドフォン端子・ロッドアンテナ・ スピーカーなどは同じ場所にあります。 結構、雰囲気はありますねぇ〜

↓

オークションにて格安？でゲット出来ました。 SONY FX-400 (かなり古い製品らしい)

カラーバー発生機を使って動作チェックしてみましたが まだまだ、綺麗に映りました(白黒ブラウン管)

前面はこんな感じです。スピーカー部はそのまま使いますが ブラウン管は違うモノに交換する予定〜

上面はこんな感じです。程度の良いものが入手出来て 改造するには勿体無いですが・・・

↓

▼早速分解▼

中はギッシリ基板が詰まっています。

殆どの基板は取外されて、今後他の時に利用します。

↓

全てのパーツを取外した前面パネル 結構簡単に分解できました。

↓

ブラウン管部分を液晶モニターに変更するので サイズを合わせる為に、カッターで切断中〜 プラスチックなので加工が楽です。

取外されたモニター枠部分 今後、小型白黒ＴＶを作る時にでも使用します。 (↑ナイトライダーとは関係ありませんが・・)

↓

↓

先ほど切断したスペースに液晶を仮取付け・・・

裏側はこんな感じです。 液晶の画像は嫌いですが、省スペースなのは魅力です。

↓

前面の写真 ７型ワイド液晶はピッタリサイズでした。 モニター枠を加工すれば結構似ますね。

↓

サンバイザーＴＶの枠部分を利用します。

電源・チャンネルボタンなどの邪魔な部分を切断

↓

ケースに接着剤で固定 未塗装なので見た目が悪いですが、 パテ盛したら何とかなるでしょう〜

↓

スピーカーネット部分に ボイスＬＥＤを取付ける為に穴あけ

↓

カッターやニッパーを駆使して穴あけ完了

裏側はこんな感じです。 ただ、広げただけに見えますが・・

↓

試しにボイスＬＥＤを取付け 点灯させる回路は後で作ります。

↓

元々、アナログメーターがあった部分に 後日、再製作する「コンピュータ風ＢＯＸ」が 合体出来るように穴あけ加工をします。 あと余計な穴は穴埋めします。

↓

パテ盛中〜　いつものパテで良いのか疑問ですが・・

研磨後です。下塗りしないとカッコ悪いですね。

↓

ポータブルテレビの左側にある ３連のスライドボリウム部分を作ることに・・・ 凄く前に特価品だったので数個購入していた カーステ用スピーカーフェーダーボリウムを使用しました。

↓

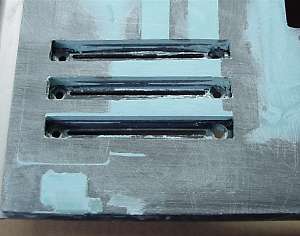

本体に３個の穴を開ける加工中 元々、縦方向にあったボリウムを横方向に変更

裏側はこんな感じです。 ２連ボリウムだったパーツを１個追加して固定してます

↓

カセット・ＴＶ・ＦＭ基板やブラウン管を 全て取外した後のケース内のフレーム このフレームに自作したパーツを取付ける予定

---------------------------------------------------

▼ＤＶＤプレーヤー内蔵▼

液晶モニターにＴＶチューナーが内蔵しているので、あとポータブルＴＶに追加する必要な機能と言えば・・・
ＤＶＤプレーヤーと○○○ですね。先ずはＤＶＤプレーヤーを搭載させます。(○○○は後日製作)

←今回、内蔵させようと思っているプレーヤーはこれ AVOX ADS-200S(5,000円でお釣がきます) 安くなりましたねぇ〜ＤＶＤプレーヤーって・・・ 小型・低価格で、これに決めました。

↓

早速取外しをしたDVD/CDドライブ

画像・音声処理ボードはDVDドライブ下側にあります

↓

電源スイッチ・電源基板等も取外ししました。

今回、DVD再生時の早送り・巻戻し等のボタンは カセットデッキのスイッチを使う予定

↓

スペースの関係で横置きにしました。

ディスクの出入れは横からになります。 ポータブルＴＶのデザインは 元のままで出入れ出来るように工夫しています。

ここのまでコツコツ作ったものの・・・

掲示板での書き込みにより思わぬ展開が・・・・
ずっと探していた、本物と同等品の「ポータブルＴＶ」の型番が判明しました。

←これは、ナイトライダーで登場する本物の テレビラジカセ風のK.I.T.Tです。 絶対に海外製品だと思い込んで 同等品は見つからないと 諦めていましたが・・・

------------------------------------------------------------

ボリウムツマミやカセットの位置は合ってましたが 奥行きがソニー製は短いです。

上側が、途中まで作りかけているSONY製　FX-400 下側が今回中古で購入した、ビクター製 CX-600です。 横幅やスピーカーの位置など、殆ど同じだったようで 私が作り続けていたＳＯＮＹ製のモノでも、 完成すれば結構似ていたと思われます。

↓

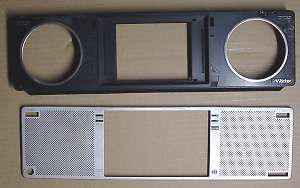

表面パネルも取外しました。 液晶ＴＶパネルを埋め込む関係で、後日画面部分を広げます。

上はソニー、下がビクター 表面パネルを外すと殆ど同じデザインになってしまいました。

そんな感じで・・・、ソニータイプを無理に真似ることもないので、
ソニーパージョンの「ポータブルテレビ(テレビ付きラジカセ)製作への道のり」は中止します。
