◆アナライザー（３Ｄスキャナー）製作への道のり４◆

ダッシュボードの製作が順調に進んでいるので、平行して３Ｄアナライザー周辺を作り上げることに・・
現金自動支払機の関係で、３Ｄアナライザーを前後移動する為の駆動部を全て作り直しになってしまいました。(計画性が無いですねぇ〜)
ちなみに・・・、３Ｄアナライザー本体も多少修正します。

▼前後スライド部、修正▼

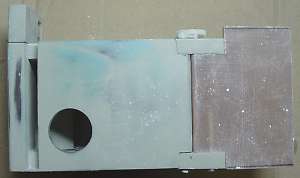

スライド機構が全く変わったので モニター下に位置するパーツを加工して スライドパーツの取付け部分を確保しました。 ←写真はパテで修正中〜 モニター下に位置するパーツの製作に関しては 「ダッシュボードへの道のり８」を、ご覧ください。

↓

↓

写真、上側のレールが切断前 下側が切断後です。本当はもう少し長く切断したかったのですが 助手席に座った時に、結構邪魔になるので、これが限界でした。

↑ダッシュボード横から見た写真 スライドレールが丸見えです。後日、隠す方法を検討する予定〜

↓

スライドする角度、位置、スライド量を最終調整中〜

すっかり存在を忘れていましたが、 サイドプレーキを引くとギリギリでした。 (サイドブレーキを引いてある時は、 アナライザーは出ないように回路設計してあります)

------------------------------------------------------------------

▼３Ｄアナライザー本体、修正▼

スライド部分が下側から上側へ変更したので、アラナイザーの突起物(ネジ止め部)も、変更することに・・・

久々に写真に撮りましたが、 ＦＲＰ樹脂とガラス繊維です。

塗料用の入物で、かき混ぜてＦＲＰを作ります

↓

ワックスを塗った後、 ダンボールとアルミ板を利用したワクに流し込み中〜

新しいＦＲＰ溶剤を買ってきたら固まりが早くて 作業がし易かったです。

↓

余計な部分を切断して、形を整え中 (切断したパーツも後日何かに利用します)

今まで作ったアナライザー本体部も 微妙に切断して助手席側で 邪魔にならないように切断してみました

↓

新たに作ったパーツをアナライザーに取付け、 裏側からだと、こんな感じです。(未研磨)

切断する部分が多くなったので 多少の軽量化が実現できました(写真は切断後)

↓

アナライザー上からの写真 今までより奥行きが増えました

微妙に角度調整をしてネジ穴を作って 今回作り足したパーツ部は完成です。

↓

モニター下部分の板にアナライザーネジ止め

今回はスムーズにスライドします。(まだ手動)

↓

ダッシュボードに作ったパーツを取付け 今までも同じような写真がありましたが 今回は前後スライドします。

↓

手動スライド中〜

手動フタ開閉中〜

↓

手動での前後スライド実験が成功したので、駆動部の製作をすることに・・・

定番のＬ型アルミ板 友人からタダで貰ったモノです。

こんな感じに後ろ側に使用します。 写真は、まだ加工前

↓

アルミ板にモータ取付け穴とギア用穴を加工 今回もギアードモータを利用しました。

後から修正用に作ったパーツも 穴あけ加工してスライドレールに 取付け出来るようにしました。

↓

ＦＲＰが厚いので凹みを作ってベルト受けを取付け

全てを合体させて前後移動チェック

モータは縦に固定

↓

ヒートシンクも取付けた状態で ダッシュボードに仮固定

今度は電動で前後移動

電動でもスムーズに出てきました

後日、前後移動・開閉システムの基板を修正します。

------------------------------------------------------------------------------
