◆ ダッシュボード製作への道のり　８◆

▼現金自動支払装置製作の続き▼


お札を取出したかを判断する
センサー取付け部分を穴あけ(前面部)
お札の有・無を感知する後側の
センサー取付け部、穴あけ

↓


こんな感じにセンサーが付きます

凄く小さいセンサー
４０個程度で１００円だった気する、
ゲロ安パーツです

後日、モーター制御基板を作ります。

-------------------------------------------------------

■モニター下部の取付用パーツ製作■

今回作るモノは、お札が出てくる隙間部分を作ります。
このパーツは３Ｄアナライザーや
ＥＴＣを固定する予定で結構重要です。

←写真は本物のナイトライダーからキャプチャした画像です
オーバーラップする瞬間だったので
ボイスディスプレイが薄っすら映ってますが
気にしないでください。

▼製作開始▼

ダンボールで各機器の位置を決定

「現金自動支払機」「３Ｄアナライザー」
「ＥＴＣ」を、固定する位置を印してあります。

↓


ダンボールで枠を作って型作り
写真は既にＦＲＰが入ってます。

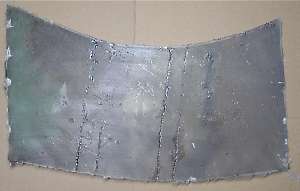

数時間後、ＦＲＰを枠から取出して
天日干し中〜(写真の状態では、まだフニャフニャです)

↓

　


更に、ＦＲＰを使って周辺部分に厚みをつける作業
深夜２時過ぎの寒〜い時間での作業でした。
段差をつけてETC機器を
取付けるスペースを確保

↓


上からの写真、２度程度厚くする作業をしたので
丈夫な「板」が出来上がりました。


前面から見ると、結構厚みが増えました。
後日、半分程度は研磨してしまいますが・・・

↓


現金自動支払機の回転部が触れないように
凹みや穴あけをしました。
こんな感じに取付けします。

↓


角の部分を削ったりして見た目を良くしてみました。
３Ｄアナライザーのスライドレールを取付ける部分の加工
詳しくは「３Ｄアナライザー製作への道のり４」をご覧ください。

試しに取付け・・・、こんな感じです。

↓


先ほど作った「板」をダッシュボードへ固定する為の
ネジ穴製作を開始、


ＦＲＰ使って金具を固定中

↓

　

　


４箇所をにナット固定完了〜
写真はＦＲＰが固まって研磨した後です。
「板」とダッシュボードを固定する為に
６角皿ネジを使ってみました。

↓


ネジ穴が出来上がったのでモニター下部用の板と
現金支払機を取付けしてみました。
多少、影で見づらいですが、奥に板があります。
お札を数枚入れて、モーターＯＮ！！
折り目のあるお札は多少引っかかりますが
まぁ実用範囲でしょうね。

------------------------------------------------------

▼ダッシュボード固定金具部分の製作▼

ダッシュボードにブラウン管やアナライザー、デジパネ等を
取付けすると機器の重さで、ダッシュボードが斜めになっていますので
センターコンソール部分に「支え棒」を作ることに・・・

今回使用したのは、ホームセンターで購入したパーツです。
ネジ式になっているので高さが調整できます。

この棒は後日、見えないようにします。

↓


３Ｄアナライザーの左側にネジ穴を作って
支え棒を固定する予定 (写真は、まだ実験中)
下側からの写真
ＥＴＣを取付けても邪魔にならないよーに工夫する予定

↓


支え棒用のネジ穴を作る為に
適当なナットを買ってきました。
ナットの上からＦＲＰを流し込み中〜
結構、大雑把に作ってます。

↓


ＦＲＰが固まったので余計な部分を切断し
アナライザー固定用板を取付け
ＥＴＣの機械を取付けして寸法が合っているか確認

↓

何だか、解りづらい写真ですが・・
角度を変えて撮影してみました。

支え棒用のネジ穴が出来上がってます。

↓

ネジ穴が出来たので
試しに取付けしてみました。

予想以上に安定した支えが出来ました。

------------------------------------------------------

▼デジタルパネル周辺ＦＲＰ加工▼

今回、修正しよーと思っている部分は
デジタルパネル周辺のＦＲＰ部です。

デジパネが運転席から見たときに
正面になるように多少角度がついてます。
(写真の黄色い線を参照)

左右のデジパネ共に、同じように加工する予定
(写真は本物のナイトライダーからのキャプチャです)

先ずはＬ型アルミを利用して型を作りました。

↓


ＦＲＰをペタペタと貼付け(左側のデジパネ部)
ちょっと奥行きがありますが・・・後で研磨します(右側)

↓


乾いて型から外した後の写真です。
綺麗に角度があります。
(ダッシュボード裏の写真です)

↓


正面から見た写真、奥行きは後で微調整します。
回転計系のデジパネ側です。微妙な角度調整は
後でヒデオを見ながらする予定です。

↓

デジタルパネル(化粧板)の固定用ネジ穴製作

今回、固定用ネジ穴に使用するのは「鬼目ナット」です。
何処のホームセンターにも売っていて特殊なナットではないよーです。

２種類のナットを購入してＦＲＰと相性の良いモノを使うことに・・・

↓

Ｌ型アルミ棒にネジを使ってナットを固定

この部品をＦＲＰの「型」として利用します。

↓

スピード計と方位磁石計のパネルを固定する
ダッシュボード裏側の写真です。

今回ネジを埋め込む部分は、元々空洞になってます。

↓

先ほどのＬ型アルミ棒とダンボールを使って
ＦＲＰを流し込み中〜

↓


数時間後、アルミ棒とダンボールを取外した後の写真
この時点ではスピード計部分のみのネジ穴製作です。
ナット部分の拡大写真
ＦＲＰに綺麗にナットが埋まってます。

↓



　


次に、電子方位計の部分のネジ穴製作を・・・
同じ工程を、あと数回繰返します。
数時間後、ＦＲＰが固まり始めたので
アルミ板とダンボールを取外ししました。

↓

上側のネジ穴は全て完成したので
ダッシュボード下側のネジ穴を作ることに・・・

下側は全て同時にＦＲＰが流し込めるので
上側のネジ穴製作に比べると工程が楽そーです。

↓


早速、ＦＲＰをペタペタ流し込み
無駄にＦＲＰが流れ込まないように
ガムテープでダムを作ってます。

↓


薄っすらナット部分が見えます。
綺麗に埋まってます。
カチカチに固まったので金属ヘラを使って型を取外し中〜
陽気が暖かくなったお陰でＦＲＰの固まるのも早くなりました。

ネジ穴が出来たので、化粧板側の加工を後日します。

--------------------------------------------------------------------------------
