■「ドンキホーテ 13.3インチスケルトン地上デジタルハイビジョンＴＶ」改造への道のり２

画面下に位置するスピーカースペースは不要になったのでカットします。この加工をすると、元には戻せないですねぇ～

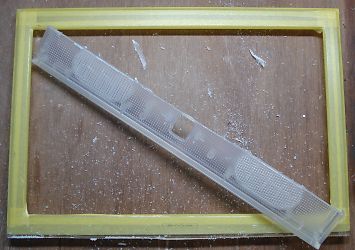

全面パネルだけにしてカットする準備を・・・

マスキングテープを使って必要な部分をキズから保護します。

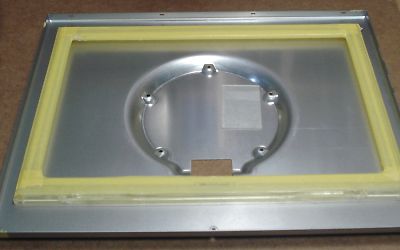

先ほどカットしたスケルトンＴＶの枠と
ソニーの裏板がピッタリのサイズになりました。

液晶パネルの配線やインバーター部分の
加工が終わってから、続きの作業をします。

液晶パネル部分は、Ｍａｃｂｏｏｋと同じパーツを使っていることを知ってから、多少スケルトンＴＶの評価が上がった感じがありますが・・

液晶パネルと制御基板とはこんな感じのコネクタで配線されています。

液晶パネルだけにして更に分解できるか見てみます。
(LG社 LP133WX2-TLC1)

液晶パネル表面下にコネクタを発見、簡単に取外しできました。

この中間ケーブルを利用しながら延長ケーブルを作ります。

不要な３０ｐｉｎを半田吸取りを使って取外ししました。

液晶モニターの自作をした時に余っていた、
２２芯シールドケーブルを使ってモニターケース内の配線をします。

ＬＥＤ用のバックライトインバータ基板で
バックライトＬＥＤの輝度調整をしているようです。

液晶モニター裏側のスペースが狭いので
コンデンサを横に倒してコネクター類を取外ししました。

３ｍｍ厚程度の液晶パネルを裏側から固定する為に、３ｍｍのゴムマットを利用してみます。

ホームセンターで購入したゴムマット

軽量化をする為に、必要最低限のサイズにカッターでカットしました。

両面テープを使って裏板にゴムマットを貼付け

ＬＥＤインバータは厚い両面テープを使って凹み部分に貼付けしました。

制御基板と液晶パネルを分離させたので数メートル信号を延長したいのですが、
液晶パネル用の信号線で１６本＋ＬＥＤバックライト用の配線で４本が必要で、
合計２０本程度の良さそうなケーブルを探していたら、ＨＤＭＩケーブルが１９ピンだと言うことを思い出しました。
バックライト用と液晶用のグランドを共通にすれば１９本で問題無さそうなので早速ＨＤＭＩの仕様を調べてみることに・・・

ＨＤＭＩのピン配列を調べてみたら、液晶パネルの信号と殆ど同じ仕様だったのでバッチリ延長ケーブルとして使えそうです。

注意＊　ＨＤＭＩの１９芯ケーブルを利用しているだけで、下記の配線をしてもＨＤＭＩ信号から直接液晶パネル映すことは不可能です。(MGSの勝手な規格です)

	HDMI規格だと・・	勝手にピン仕様を変更後
1pin	TMDS DATA 2+	LVDS 2 +
2pin	TMDS DATA 2 GND	LVDS 2 GND
3pin	TMDS DATA 2-	LVDS 2 -
4pin	TMDS DATA 1+	LVDS 1 +
5pin	TMDS DATA 1 GND	LVDS 1 GND
6pin	TMDS DATA 1-	LVDS 1 -
7pin	TMDS DATA 0+	LVDS 0 +
8pin	TMDS DATA 0 GND	LVDS 0 GND
9pin	TMDS DATA 0-	LVDS 0 -
10pin	TMDS CLOCK+	LVDS CLOCK+
11pin	TMDS CLOCK GND	LVDS CLOCK GND
12pin	TMDS CLOCK-	LVDS CLOCK-
13pin	CEC	BL(LEDバックライト用)
14pin	(NC)	Vcc +12V(LEDバックライト用)
15pin	SCL	BR(LEDバックライト用)
16pin	SDA	Vcc +3.3V(液晶パネル用)
17pin	DDC/CEC GND	GND(共通)
18pin	Vcc +5V	Vcc +3.3V(液晶パネル用)
19pin	HOT Plug	DATA(液晶パネル用)

ＨＤＭＩ端子はピッチ幅が狭いので半田付けが大変ですが、
ATSオリジナル商品で「HDMI Aタイプ 19P メスコネクタ半田タイプ」を
偶然見つけて数個購入してみました。

１個５００円程度でした。　これで改造が楽になります。

いゃぁ～　簡単です。ピッチ幅が広いので
１９本のケーブル半田付けが楽に出来ました。
自作する人には助かる商品でした。

制御基板側に取付けするケーブルが完成

こんな感じに自作したHDMIコネクタ付ケーブルを
制御基板に取付けしました。

液晶パネル側も同じようにHDMIメスコネクタを取付け。
この端子同士を接続すれば液晶は綺麗に映る予定です。

1.5m～5.0mのHDMIケーブルで表示実験をしましたが、画質劣化は見られず問題ないレベルの画質でした。

-------------------------------------------------------------------------------------
