■アウトラン２ＳＰ筐体 〜購入から組立〜

アーケード版「アウトラン２」又は、「アウトラン２ＳＰ」の筐体を１〜２台くらいは所有されいる一般の人は多いと思いますが、
私もご多忙にもれず、アウトラン２ＳＰの筐体を購入することが出来ました。

アウトラン２(アーケード版)が発売して15年以上経っているので、
今買わないと程度の良い筐体も入手困難になるような勝手な焦りもあったりしました。

と、言っても設置できるスペースを確保していないのに購入したのは、ちょっと無謀だったりしますが・・・
(多分、筐体を購入する一番の悩みは価格よりサイズと重さでしょうね。)


これが今回購入した筐体です。		 年数から考えれば、程度がとても良く、
ブラウン管の焼き付きや、輝度不足、色合いの悪さもありませんでした。
左右の赤い樹脂パーツも綺麗な状態でした。
大切に使われていた筐体で一安心でした。

ただ、これからが大変です、
自宅前にパワーゲート付きトラックが入れないので、
ちょっと離れた駐車場に筐体を届けてもらいました。

筐体をゲームコーナーに移動するのが大変だったりします。
軽トラではなく単なる軽自動車に乗るように、
アウトラン2SPの筐体をバラバラにして持ち帰る(移動する)ことに・・・

後々、組み立てる時に役に立つようにデジカメで
撮影しながら作業を進めたいと思います。

　------------------------------------------------------------------------------------------

▼アウトラン２ＳＰ筐体を分解▼

既に所有している筐体(レイブレーサー等)と違って、時代の流れなのか筐体の材質が金属になっています。
実際のクルマでメンテナンスに使うような工具を所有していれば分解/分離が可能だったので大変助かりました。


分解開始から数時間後には、バラバラになって車に詰め込みました。
一番長くて重いベース部分も、助手席まで貫通して載せました。

軽トラではなく、単なる軽自動車に積んで３往復くらいで何とか運べました。重さもギリギリ１人で持てるレベルです。

↓

今でも狭くて困っているゲームコーナーに更に大きいパーツをクルマから下ろして並べます。

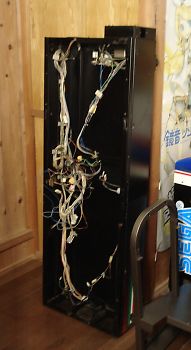

メインベース部を立掛け
壊すことなく無事にゲームコーナーにパーツ類を持ち帰りできました。
細かいパーツ類も移動完了です。

↓

▼ゲームコーナーへ移動後に組立▼

次は、１人で移動できる程度までバラバラにしたアウトラン２ＳＰ筐体の組立をします。

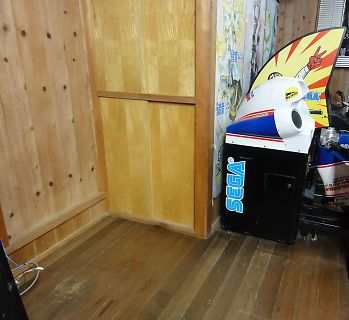

設置場所は、スーパーハングオンの隣に確保しました。
1800x900サイズの合板を用意して床に固定します。

ちなみに、ホームセンターで購入した合板も困ったことに軽トラをレンタルしないと持って帰れないサイズです。
仕方が無いので、ホームセンターでカット依頼をして半分(２枚)にして持ち帰りました。

↓


一番重いメインベース部を、ドンっと配置します。


電源トランスとコントロールユニット部分をネジ止めします。

↓


足元の金属パーツをネジ固定します。


コの字になったパーツをネジ止めします。

↓


モニターを固定するスタンド部分を左右でネジ止め


コインBOXを右側にネジ止めしてから・・・

↓


アクセル/プレーキ部分のパーツをネジ止め


重いブラウン管を持ち上げてネジ固定

↓


モニターカバー右側をネジ止め


逆側のモニターカバーもネジ止め

組立中に気付いたのですが、「モニターカバー(右)」より先に「コインボックス」を取付けてしまうと、
コインボックス上部の突起物が邪魔でモニターカバー取付が面倒だったりします。
(コインボックスの突起物のみで取り外しが可能なので回避は出来ますが・・・)

↓


モニター前面のパネルをネジ止め


チヒロ/GD-ROMドライブ等をベースユニットに固定

↓


ステアリングパネルをネジ固定


足元のボコボコした鉄板を固定

↓


シート下の鉄板をネジ固定


その上にシートをネジ固定

↓


最後にアウトラン２ＳＰ電飾と看板を取付けて完成です。

この作業を完成させるのに１日費やしました。

ただ、分解したことで、250Kgだった重さの筐体も
何とか１人だけで移設や組立が出来ることが解りました。
(そーなると筐体が更に欲しくなりますねぇ〜)

ちなみに、せっかく分解したので、
バラバラになったパーツを洗剤で汚れを落として、
掃除機で砂利やゴミを吸い取って、
錆びていた部分を塗装したり、
チヒロ基板やGD-ROMドライブなども、
分解してエアーで飛ばして綺麗にしてみました。

年数が経っているので、
分解してみると交換やメンテナンスが必要な部分が
見つかったので、組立と平行してちょこっと修理もしました。

それにしても、久々に筐体を購入しましたが、
買って大満足のゲーム筐体でした。

私が組立をした時に撮影した写真を、
編集してみました。興味ある方はご覧ください。
(静止画を組合わせたパラパラ動画です)

YouTube 「アウトラン2SP筐体の組立」の動画
56秒の短い動画ですが、実際の作業時間は400倍くらいです。

更に、組立記念と録画画質チェックを兼ねて・・・

「アウトラン２ＳＰ起動〜デモ画面(CLOUD設定)」の動画
(ゲームプレイ映像ではありません。録画画質のチェックをした時の映像です)

「アウトラン２ＳＰ起動〜デモ画面(AMERICA設定)」の動画
(ゲームプレイ映像ではありません。録画画質のチェックをした時の映像です)

このページでは紹介されていないメンテナンスの工程は、「アウトラン２ＳＰ筐体のメンテナンスなど・・・」で、紹介します。

----------------------------------------------------------------------------------------------------------------------
