■1000円札の両替機 〜修理 その2 |
▼1000円識別機の購入 〜改造▼
1000円を識別するユニットも内部が丸焦げだったので、中古品を探して購入しました。
今回購入した識別機は「Alex FX3201」です。 |
今回購入した中古の内部は綺麗でした。 |
特に仕様に拘らなければ 中古で入手しやすくて低価格でした。 元々内蔵していた識別機は、 ただ、本体のみを購入したので、 |
↓
仕様書が見当たらないので、ちょこっとピンアサインを調べてみます。 素人の私でもそれなりに理解の出来る仕様で助かりました。 (右側は私が調べた結果です。参考程度にご覧ください) |
(*1) 5pin/6pinは、紙幣識別基板内部のフォトカプラ(TLP181)に接続されいます。 |
DC24Vを接続して1000円札を数枚入れてみましたが、問題無くお札が通過してワンショット出力しました。
適当な紙や他の紙幣の場合は吐出されたので、紙幣認識もしているようです。
↓
そのまま、識別機が両替機のケースに固定出来れば良かったのですが、
紙幣入口の樹脂パーツとネジ位置もサイズも合わないので、何とか固定出来るように工夫します。
識別機と、表面パネルを養生テープで 固定してお札の入る部分の位置決めをします。 |
位置決めした部分に固定出来るように、 ユニレート材を使ってアダプターを作ります。 |
バンドソーを使ってユニレート材をカット |
↓
フライス盤を利用して一部を削ります。 |
こんな感じに左右のパーツを作りました。 |
4mmのネジ穴をコツコツと作ります。 |
↓
試しにフロントパネルに固定します。 |
同じ素材で底板も作ってパーツの完成 |
合体させるとこんな感じです。 |
↓
再度、フロントパネルに取付します。 |
識別機も取付けて実際に動くかチェックします。 |
固定した状態で上蓋の開閉も問題ありません。 |
このパーツを作ったことで、両替機のケース側と1000円札識別機が固定出来るようになりました。
↓
次に、前面パネルの黄色い樹脂部分をLEDで点灯させたいと思います。
元々内蔵していた識別機は壊れていたので、どんな点灯パータンだったのか不明ですが、
お札を出し入れする時に点灯や点滅をすると、本物っぽくなるので、チップLEDを取付ける作業をします。
チップLEDが3個基板に実装された状態で購入 |
2個の基板を合体させて配線します。 |
セロテープを使ってLEDを仮固定して点灯チェック中 |
↓
未点灯時はこんな感じです。 |

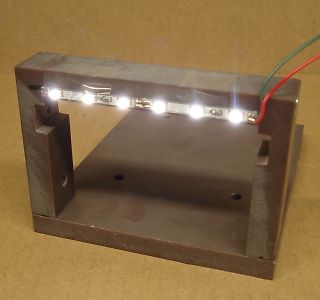

LEDを点灯時は綺麗に点灯しました。 |
LEDの明るさは、ケースに取付けた後に、 調整することにします。 LEDの点灯パターンは、 |
↓
▼制御基板の製作▼
メイン基板は完全にICが壊れパターンが焦げていたので、回路から作り直したいと思います。
他のパーツは市販品を使っていますが制御基板くらいは自作して、それらしい動作をするように工夫してみます。
PICを中心にした回路図を考えて・・ |
PCBEでパータンを製作して・・ |
部品が実装できるか実寸でプリントアウト |
ブレットボードを使って実際に点灯や動作を確認して部品の変更などをして、毎日ちょこっとつづ進めて数日間で完成しました。
↓
Oriminpcbでデータ変換をします。 |
NCVCで加工前にチェック |
久々の基板加工だったので、 何をどう進めれば良いのか覚えていないので、 数年前に自分専用に作った 「基板加工方法.pdf」を見ながら、 作業を進めました。 ちょっとした間違いで、 |
↓
ベークライト材の生基板を両面テープを使って固定します。 |
USBCNC3に加工データを読み込ませます。 |
↓
今回は「土佐昌典FT」を利用して加工します。 |
順調に加工をしているようです。 |
2時間程度で基板の完成です。 |
↓
耐水ペーパーで表面を綺麗にします。 |
主要なパーツを準備してハンダ付けをします。 |
ハンダ付け後はコーディング剤をスプレーしました。 |
↓
部品面はこんな感じです。 |
PICライターを使ってプログラムを書き込みます。 |
書込み中〜 |
PICプログラムは苦手ですが、今回のような単純な動作くらいなら何とか自分で作れます。が、
実際に動かして上手く動くのかは、全てを配線してチェックするまでは安心できません。
この続きは、「1000円札の両替機 〜修理 その3」で紹介したいと思います。
-----------------------------------------------------------------------------------------------------------------------------
