■マスターシステム風、ゲームギア製作への道のり7
そんなに大変な工作ではないと思っていたのですが・・・ 意外と作業工程が多くて全然完成しなかったりします。
▼ゲームギア/マスターシステム(マークIII)変換アダプタの製作の続き▼
製作当初はカートリッジ部分に枠を作る予定でしたが、強度的に問題がありそうだったので簡易版に変更しました。

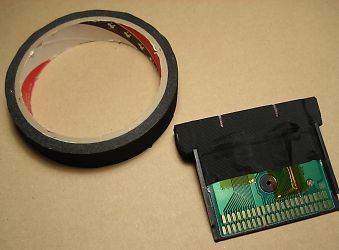

幅の狭い難燃性のテープを使って配線部分を隠します。 |
裏表どちらにも、黒いテープを貼りつけて目立たないようにします。 |
↓

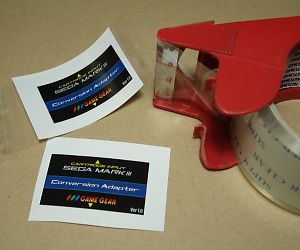

自作したラベルを透明テープで表面コーティング |

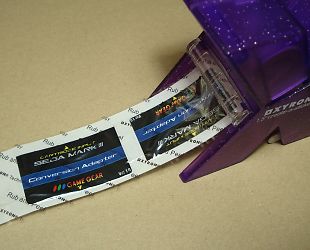

シールメーカーを使って裏面をシールにします。 |
下から引っ張ってシールの出来上がり |
↓

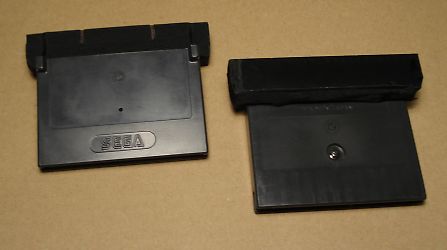

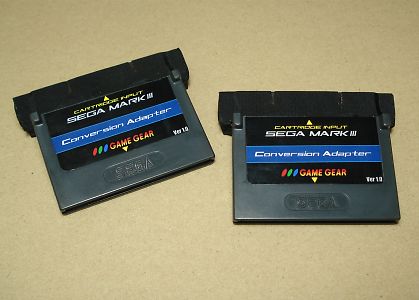

変換カートリッジに貼り付けて、完成しました。 |
マスターシステム/マークIII
→ ゲームギア変換アダプタ完成
ゲームギアは、マークIIIと同等性能らしいので、 自作した配線が完璧ではないのが原因なのか不明ですが、 |
↓
▼微調整〜仮組立て▼
全ての工作が終わったので、パーツがケースに収まるように微調整を再加工をします。

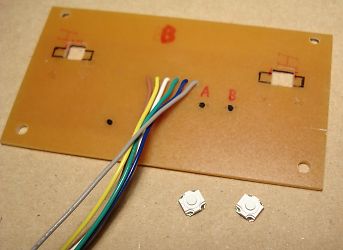

スイッチ類の高さが邪魔だったので、パーツ変更します。 |

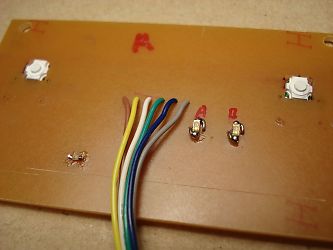

表面実装スイッチと、チップLEDに変更して調整完了 |

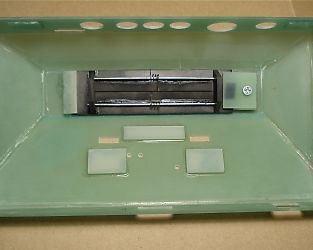

ケース側に基板を固定するスペーサーを接着 |
↓

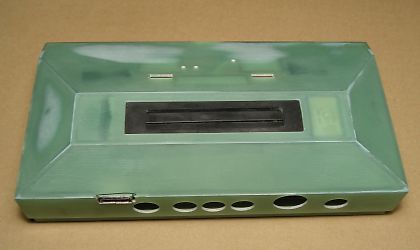

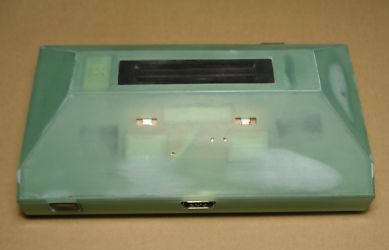

今後の塗装の為にパテで接着部分などを綺麗に穴埋めしてから・・・
今まで作った基盤類を全て収納してみました。 |
問題なく動作してネジ止めもできました。 |
↓
▼表面加工▼
つや消しブラックで塗装する予定でしたが、所有している車用のサーフェイサーが完全に終わっていて、
今回だけの為に購入するには高い気がしたので、一度は試してみたかった「カッティングシート」を利用して表面を黒くしてみます。

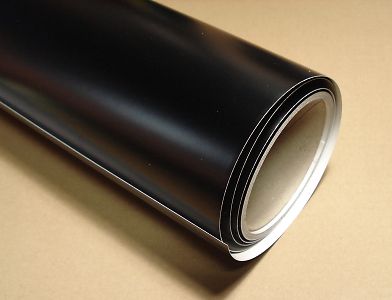

今回購入した「マットブラックのカッティングシート」 |

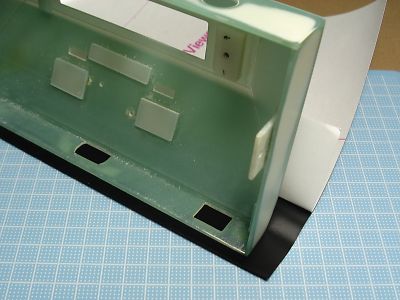

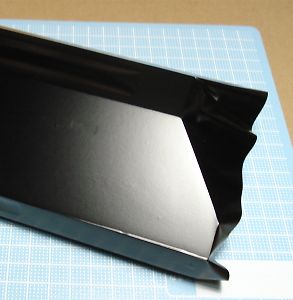

丁寧にケースの隅からシートを貼付けします。 |
↓
一枚のシートでは無理があったので分割します。 |

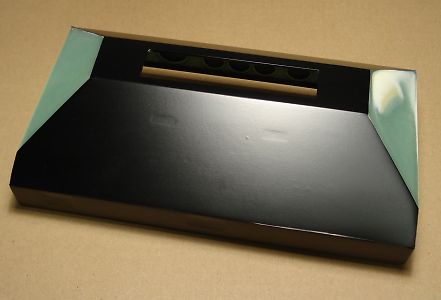

前・後・上部分だけ綺麗に艶消しブラックのカッティングシートが貼れました。 |
↓

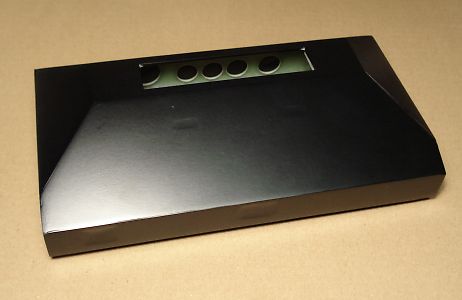

次に左右も綺麗に貼って、カセット挿入口を開けます。 |

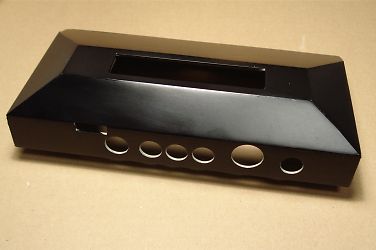

RGB/ビデオ出力端子のある後ろ側の穴は、 カッターを利用して丸くカットしました。 素人の私でも今回購入したカッティングシートは 薄くて貼りやすくて空気も上手く抜けました。 |
↓

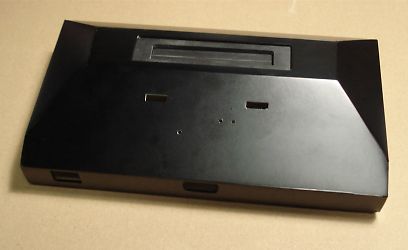

スイッチ等の穴も綺麗にカット完了です。 |
カッティングシートの繋ぎ目も綺麗に出来ました。 |
↓
▼表面シールの製作▼
数ヶ月前に作ってたデザインをレーザー印刷 |
裏面は両面テープを貼付けしてあります。 |

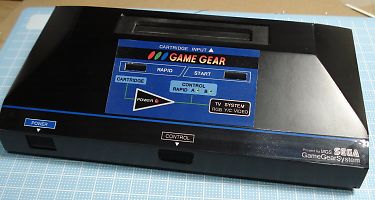

ケース表面に丁寧にシールを貼付けして前面部分は完成です。 |
↓
▼底板もカッティングシート▼

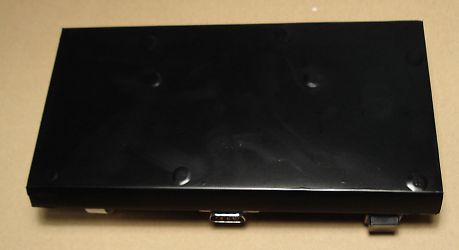

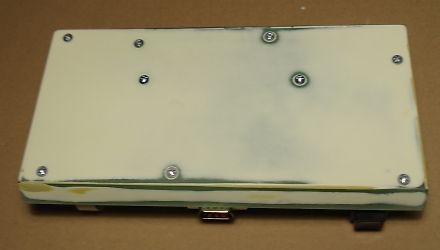

自作した基板を底板にネジ止めしてから、カッティングシートを貼ります。 |
皿ネジ部分は多少突起しますが、後でゴム足を取付けるので気にしません。 |
↓
▼基板取付け〜組立て▼

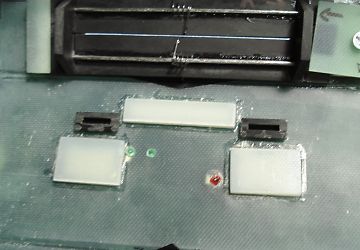

赤と緑色の樹脂とスイッチを取付けしてから・・・ |

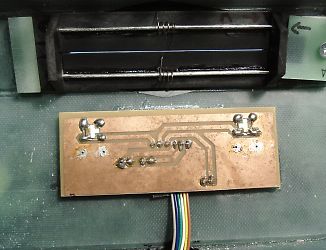

その上に両面テープで基板を貼付け |
今まで作った部品を全て合体させます。 |
↓

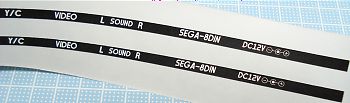

レーザープリンタで印刷してシールにしてみました。 |

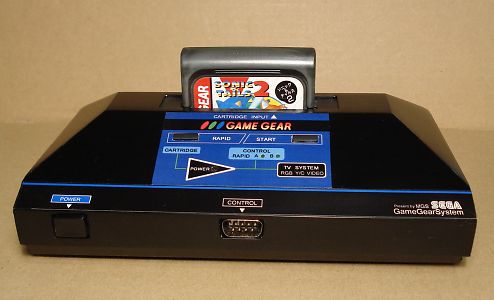

マスターシステムっぽいゲームギアの据置型ゲーム機が出来上がりました。 今回は2台同時製作なので、ここまでて数ヶ月を費やしました。 |

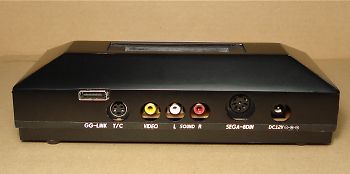

ちょっと雑ですが、出力端子部分に文字が入りました。 |
これで完成ではありません、この続きは「マスターシステム風、ゲームギア製作への道のり8」で紹介します。
-------------------------------------------------------------------------------------------------------------------------
