▼コネクター部分の塗装▼

ＦＲＰ色のままではカッコ悪いので、塗料を使ってスーファミ色に塗装します。

これが、今回使用した塗料です。

今回使用した塗料は、 　 タミヤの　「NATOブラック XF-69」 と、 「ファイン サーフェイサーL ライトグレイ」です。 　 所有していた塗料で、一番近い色だと思って 試しに塗装してみることにしました。 ちなみに・・・、 塗装には、エアーブラシを利用します。

棒にパーツを固定して準備をします。

↓

先ずは、サーフェイサーで下地塗装をします。

フタ側も同様に下地塗装をします。

↓

次にNATOブラックで塗装

フタ側も同様に塗装をします。

↓

何か、色が黒すぎるのでは?? 　実際のコネクター部分と色合を確認してみます。
(塗料のフタの色とは雰囲気が違い過ぎた感じです)

作業中にコントローラー部が汚れても嫌なので、 コネクター部分を分離します。(カットします)

比べてみると・・・、　驚くぐらいに似ていない色で 塗装してしまったようです。　これは要再塗装です。

↓

所有していた「フラットホワイト」を NATOブラックに混ぜてみます。

先ほどより、結構マシな色合になりました。

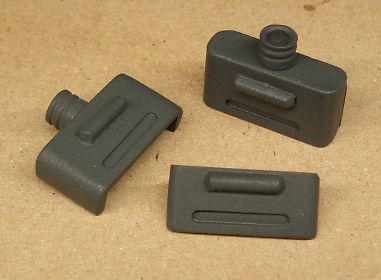

全てのパーツも同様に再塗装してみました。

↓

塗装後のケース側と仮に合体

ピン側から見るとこんな感じです。

↓

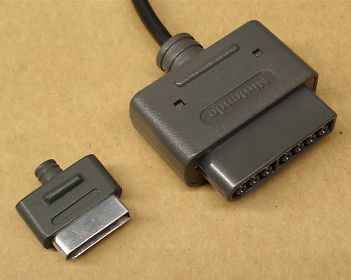

スーファミコネクタと比較 (結構小型サイズです)

メーカーロゴは加工が困難で再現はしていません。

↓

▼本体側のコネクター部分の配線▼

スーパーファミコンミニで使っていたケーブルやハウジングを利用しても良いのですが、何か勿体無い気がしたので、
ファミコンミニを、ちょこっと改造した時に予備で残っていたパーツを利用して作りたいと思います。

今回も、JST ZHシリーズの6Pタイプを使います。

耐熱電子ワイヤー(AWG28)を利用しました。

↓

先端部分を接着剤で固定してから・・・

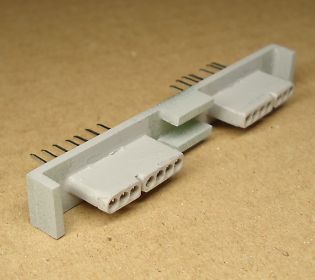

サーフェイサーで同色にします。

端子にハンダ付け後、絶縁チューブで保護します。

↓

こんな感じに、内部配線のコネクター取付の完成です。

基板に取付けてケースに収まるか確認中〜

↓

▼コントローラー側の配線▼

ゲームコントローラー側の先端は未配線なので、接着作業と同時進行で組立てたいと思います。

ハンダする部分を多少磨いてから・・・

コントローラー側のケーブルの被覆を剥いて・・・

1ピンづつ丁寧にハンダ付け

↓

塗装したケースとアルミ部分は瞬間接着剤を利用して フタ側はメンテナンスを考えて両面テープで固定しました。

何とか、ミニミニのコネクターが出来上がりました。 本物とソックリには再現出来ませんが満足の仕上がりです。

↓

早速、取付けて動作チェックをします。

ゲーム機を起動させて各ボタンの反応を確認 １Ｐ・２Ｐ共に問題無く動作しました。 ちなみに、ピン配列は下記です。 (多分、自分以外には役に立たない情報ですが・・・) 自作本体側(メス) 自作コントローラー側(オス) 1 +3.3V (赤) +3.3V (赤) 2 デバイス検出 (赤) +3.3V (赤) 3 SCL (黄) SCL (黄) 4 SDA (緑) SDA (緑) 凹 - - 5 未接続 未接続 6 GND (白) GND (白) 7 GND(ケース) (白) GND (白) *注意* 本物のスーファミのピン配列とは一切互換はありません。 MGSが勝手に決めたピン配列です。

この続きは「ニンテンドークラシックミニ スーパーファミコン (スーパーファミコンミニ) ちょこっと改造５」で紹介します。

----------------------------------------------------------------------------------------------------------------------
