■ ニンテンドークラシックミニ ファミリーコンピューター (ファミコンミニ) ちょこっと改造

これが、購入した「ニンテンドークラシックミニ」です。
当時のデザインを忠実に再現して小型化しているようです。		 発売当初に入手したものの、多忙で、ずっと放置していました。

３０タイトルのゲームソフトが内蔵されているので、
テレビにＨＤＭＩ接続するダケで遊ぶことが可能です。
(逆に本物のロムカセットは遊べません)

ちょこっと残念なのは、「コントローラー」まで
小さくなっているので、操作が難しかったりします。
(本体にコントローラーが収納出来るデザインなので仕方がないことですが)

あと、お気に入りのゲームソフト「グラディウスII」が
入っていないのは残念でした。

最近やっと時間に余裕が出てきたので、
ちょこっと、気になる部分を改造してから、
じっくりとファミコンゲームを遊びたいと思います。

-----------------------------------------------------------------------------------------------------

　▼先ずは分解▼

改造するには内部のパーツの取り外しが必要なので分解します。


底ネジを取外すだけで簡単に分解が出来ました。
これがメイン基板です。何かと楽しそうな改造が出来るようです。

基板を取外すと、今回のターゲット部品(赤いパーツ)を取外すことが可能
こんな感じにカセットイジェクトツマミと、フタが取外しできました。

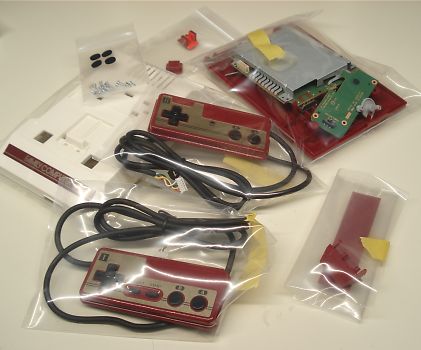

改造が終わるまでパーツを紛失しないように袋に入れておきます。
今回、ちょこっと改造する部分は・・・　(あくまで予定)
・ ロムカセットイジェクト機構の再現
      (実際にロムカセットが押し出されるワケではありません)
・ ロムカセット挿入口の再現
      (実機のロムカセットが刺さるワケではありません)
・ 外部ゲームコントローラーの接続
・ その他、細かい部分を実機に似せる作業

と、言っても、ちょこっと改造するダケですが・・・

-----------------------------------------------------------------------------------------------------

▼改造開始　〜　ロムカセット挿入口と、カセットイジェクト機構部分▼


キズが付くとガッカリするのでマスキングテープで保護します。
超音波カッターで大雑把にカットします。
こんな感じに、カセット挿入口が開きました。

↓


同じように超音波カッターでスライド機構の部分をカットします。
超音波カッターのお蔭で苦労なく綺麗に穴が開きました。

↓


更に棒ヤスリを使って丁寧に削ります。
裏側から見るとこんな感じです。
マスキングテープを剥がして出来栄えを確認中〜

↓

ファミコンミニでは「赤いパーツ」は動く構造にはなっていないので、余計な部分をカットします。


ツメとネジで固定されている「赤いパーツ」
ニッパーで、パチンと切ってしまいます。
棒ヤスリを使って多少薄くします。

↓


カセット挿入口のフタも邪魔なパーツをカットします。
カッターを利用して突起物を丁寧に折り曲げます。
こんな感じにツメの部分がカット出来ました。

↓

ロムカセットイジェクト用のパーツを前後にスライドさせる構造を作ります。

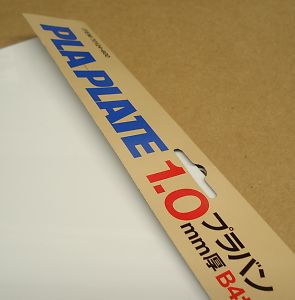

今回は1.0mmのプラパンを利用します。

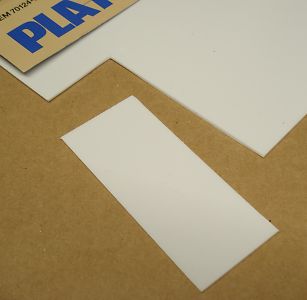

適当なサイズにカッターでカットします。
更に細いサイズのプラパンを用意して・・・

↓


2枚を接着剤を利用して貼り合せます。
1mm程度だけ残して余計な部分はカットします。
カットした部分を紙ヤスリで綺麗に仕上げます。

↓


二等分にしてケースサイズに合わせます。
２個を合体させる為に前後にプラバンを接着
更に、ケース側に固定させる為のプラバンを接着

↓


試しに本体ケースに取付けてみました。
表面から見るとこんな感じです。		 スライド出来る構造にはなったものの、
スプリングを内蔵させていないので、
手動で定位置に戻すことになります。

後日、他のパーツが完成したら、
スプリングを取付けて
実機に似た動作をするようにします。

↓

ロムカセット挿入口をカットして開けたものの、内側の枠がないと不自然なので、プラバンで製作したいと思います。


厚さ1mmのプラ板を7mmの高さでカットします。
カセット挿入口の内側にプラバンを接着固定します。
裏側から見るとこんな感じになっています。

↓


全方向にプラバンを接着固定完了
棒ヤスリを使って斜めにプラバンを削ります。
上手く斜めに削ることが出来ました。

↓


マスキングを剥がして仕上げの研磨をしました。
イジェクト機構の部分も仕上げの研磨をしました。
購入時から比べると本物っぽく見えるようになりました。

この続きの作業は「ニンテンドークラシックミニ ファミリーコンピューター (ファミコンミニ) ちょこっと改造 ２」で紹介します。

------------------------------------------------------------------------------------------------------------------------------
