■ＧＩＭＩＣ２代目マザーボード用 X68000ケース製作への道のり２５
▼Ｘ６８０００電飾スタンド製作の続き▼
前回より完成度の高い電飾スタンドを作る目標でしたが・・・
ケチってハーフミラー板を購入しなかったので、またまた完成度が低い予感がします。
 カー用のマジックミラーフィルムを使って・・・ |
 Ｘ６８の文字の上にフィルムを貼ります。 |
 対面の乳白半透明の板にシールを貼ります。 |
↓
 透明なアクリル板を接着した上から マジックミラーフィルムを貼ります。 |
 特価だったので大量に購入したＦＲＰ板(1mm)を、 ＰＣＢカッターで細くカットします。 |
 ４種類の幅が違う棒が出来上がりです。 これを、アロンアルファーで２枚重ねにします。 |
↓
 PCBカッターで短くカットします。 |
 こんな感じに大量にカットしました。 |
 棒ヤスリで角の部分を斜めにします。 |
↓
 斜めにカットした部分同士を接着します。 |
 更に接着して四角い形にします。 |
 ２ｍｍ厚のFRPを底板として利用します。 |
↓
 上蓋も同じ板を使って箱にします。 |
 LED固定用のスンダトを接着 |
 サイズが合っているか試しに合体します。 |
↓
▼電飾POPスタンドの塗装▼
数年前に作った材料と違うので黒く塗装する必要があります。
G.I.M.I.C用ケースに利用した塗料が多少余っているので、黒く塗装したいと思います。
 先ずは下塗り塗装をします。 |
 上蓋も同様に下塗り塗装します。 |
 角の部分の隙間をパテ埋めします。 |
↓
 ブラックでスタンド部分を重ね塗りしました。 |
 上蓋も同様にブラックに塗装 |
 塗料が硬化した後にSHARPのデカールを貼ります。 |
↓
 デカールの上からクリアー塗装をします。 |
 数年前も利用したフルカラーLEDを制御する基板 |
 タクトスイッチとＤＣ端子を内部に接着固定します。 |
↓

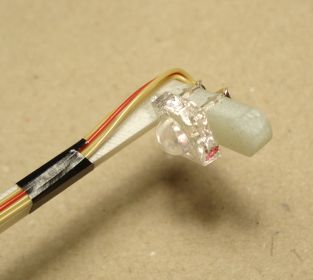

 フルカラーLEDと制御基板を配線します。 |
 上部にも同様のＬＥＤを取付けて配線しています。 |
 全体はこんな感じです。 |
↓
▼電飾POPスタンドの組立▼
 両面テープを使ってアクリルを固定します。 |

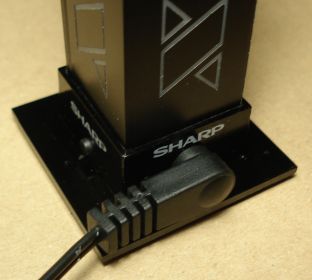

 DCケーブルを接続して動作チェック |
 底板には、小さいゴム足を貼付けます。 |
↓
問題なく動作したのでＵＳＢを利用して電飾スタンドが点灯出来るようにケーブルを作ったら完成です。
 特価で50円だったので数本ゲット |
 自作用のUSB端子も購入済みです。 |
 +5VとGNDにハンダ付けします。 |
↓
 樹脂のカバーを取付けてケーブルの完成です。 |
 X68000/X68030の電飾スタンド |
 点灯させると、それなりに綺麗です。 |
今回は、１個の電飾ＰＯＰスタンドに「X68000」と「X68030」両方のロゴを入れたのは正解でした。見る方向によってX68も30も楽しめるのは良いですね。
あと、X68の文字方向も本物と同じ「X」を下側にして、前回は妥協していた「SHARP」のロゴも再現出来たので完成度が高まりました。
本当は、本物のアクリルハーフミラーを採用すれば完璧でしたが、予算の都合もあったので、それはおいおいの工作にしたいと思います。
ちなみに、スタンド横にある「タクトスイッチ」を押すことで、赤点灯→OFF→緑点灯→OFF→青点灯→OFF→黄点灯→OFF→
シアン点灯→OFF→マゼンダ点灯→OFF→白点灯→OFF→RGBが変化しながら点灯→OFF→赤点灯・・・(繰り返し) します。
↓
これで、長い道のりの全ての工作(作業)が終わりました。
完成した周辺機器とグッズは、「ＧＩＭＩＣ２代目マザーボード用 X68000ケース製作への道のり２６(完結編１)」で、
Ｘ６８風ケースは、「ＧＩＭＩＣ２代目マザーボード用 X68000ケース製作への道のり２７(完結編２)」で、紹介します。
-------------------------------------------------------------------------------------------------------------
