省操作高機能２次元ＣＡＤシステム
ホームへ　ＣＡＤ　ベースモジュール
ＨａｎｄｙＣＡＤ　　　　　　　　　　　　　　　　　( 294,000円 税込)

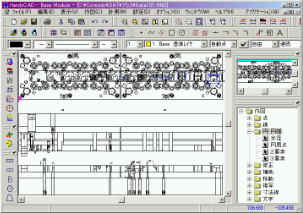

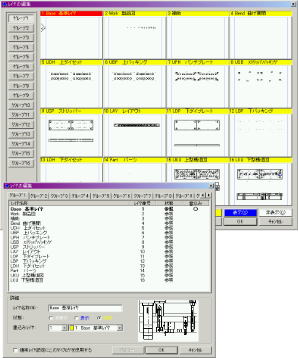

ＣＡＤimageCADレイヤー設定image ◎　機能紹介
  • 直感的に操作できる、ＣＡＤ機能となっております。
  • 作図機能は、専用ＣＡＤと同等の高機能を実現し、かつ初心者でも簡単に操作できます。
  • インテリマウスに対応し、マウス操作のみで、画面の拡大/縮小/スムーズスクロールが行え、ストレスを感じさせない、イージーオペレーションの２次元ＣＡＤエンジンです。
  • 他図面を有効活用できるマルチ画面
    • 他図面を利用する事で金型構造設計の効率化や標準化を実現。
    • シンボルファイルを利用する事でパーツ配置が手軽にでき、金型構造設計の効率化や標準化を実現。
  • 手軽に目的の図面が探せるファイルブラウザ
    • ＩＧＥＳファイルもダイレクトに読み込み，ＤＸＦファイルもプレビューした後で直接読込むこともできます。
  • ２５６層のレイヤ機能（１６グループ１６レイヤ）
    • 金型構造設計が簡単に構築可能。
  • ＣＡＭ用に強化されたコマンド群
    • 外形抽出・・・要素が交わっていなくても計算できれば取り出し可能。
    • 一括角丸め／面取り・・・図形コーナーエッジ部凹凸部をまとめて処理可能
    • ループ補正
      • 図形のわずかな交点のずれを修正（ＣＡＤ上で）確認が可能。
      • 連続直線要素を滑らかな円弧補間に変更可能。
      • 外部データを受け取ると、要素端点が離れている場合があります。このような時にも連続加工出来る形状に修復でき安心です。
    • スプライン
      • 指定した点を通るスプライン（円弧補間）曲線を描きます。
    • 楕円
      • 楕円データを円弧補間曲線で描きます。また、楕円ピッチ、許容誤差の設定も可能。
  • 計測機能
    • 要素情報はもちろん連続要素の周長も簡単に計測出来るので、加工時間等もすぐ判断でき手配にも効果抜群です。
  • コマンドのカスタマイズ
    • オリジナルコマンドを簡単に作る事が出来ます。
    • 変数定義でよりフレキシブルのパーツ配置が可能に。
CAD機能説明image ●便利な機能一部紹介（編集、修正コマンド等．．．）
  • 外形抽出：　離れた図形でも計算できれば図形の取り出し編集が出来ます。
  • 角丸め　　:　一括指定、部分指定を自由に指示できすばやく編集が出来ます。
  • オフセット：　狭い部分も確実に処理出来ます。
□□■　その他　機能満載　■□□
　
　オプションモジュール >>> ◆ToolPlus1 ◆Ｐ−Ｂｅｎｄ
◆Ｐ−Ｓｉｂｏｒｉ		 ◆インボリュート曲線
◆板カム		 ◆ＣｉＲｅａｄｅｒ
