■ファミコンコントローラにゲーム機内蔵への道のり〜実際はファミコンコントローラ風〜

数年前に購入したフ○ミコンゲーム１３８ｉｎ１の「ＴＯＰＧＵＮ」を改造したものの
ＡＴＡＲＩコントローラ風が入手出来た関係で全く使ってなかったのですが、何か遊んでみたくなったので今回の改造を始めることにしました。
ちにみに・・・このゲーム機を入手した理由と途中までの作業工程はこちらをご覧ください。

車内で遊べるように改造をしたいので、コネクター系はＡＴＡＲＩ風ゲームコントローラと同じにして差し替えて使えるようにする予定〜

むか〜しヤフオクで購入したゲーム機です。
138個のゲームが内蔵しています。

２Ｐコントローラも付属して
本物のファミコンカセットもコントローラー裏側に
挿す場所があります。
６４のコントローラに真似たデザインですね。

↓

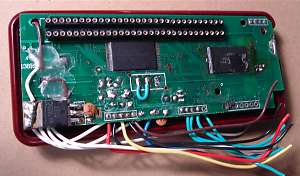

不要な部分を取外して基板のみに・・・

　


外部コントローラで遊ぶ予定だったので
ケースに入れて完成！

ここまでの工程はこちらをご覧ください。

---------------------------------------------------------------------

ここからが今回の「ファミコンコントローラにゲーム機内蔵」への道のり〜実際はファミコンコントローラ風〜です。


今回、コントローラとして使用するのはコレ
「Nintendo ファミコンコントローラ操作歩行フィギュア」
方向キーとＡ・Ｂを押すとマリオが歩行するらしいが
マリオには興味がないので分解のターゲットに・・・
(ちなみに・・、ゲームセンターの景品で貰い物です)

▼早速製作開始▼


分解すると意外に丁寧に作られていましたが、
方向キーの上下とセレクト・スタートボタンは
歩行フィギアでは未使用なので接点がありませんでした。
マリオとの接続は細〜いケーブルで配線されていました。

↓

今回、本物のファミコンコントローラを利用せずに偽コントローラ(歩行フィギュア)を使った理由には訳がありまして、
偽コントローラには単４電池ｘ２本を内蔵させる関係で本物より多少厚いので、
ゲーム基板が隠せそうだったので利用しました。

横と縦の長さは本物のゲームコントローラと同じで高さだけが違いました。右の写真参照→
左は本物・右は今回の改造品

↓


歩行用操作基板を取外すとゴム接点付きのパーツが出てきました。
本物より接点部分が小さいようなので、あとで交換します。
既に小さくしてあった基板(TOPGUN)を試しに入れてみましたが・・
数ミリづつ邪魔な部分があるので更に切断が必要です。

↓


必要のない部品(３端子レギュレタ等)やファミコンカセットスロット端子や
スペースの関係で移動させる電解コンデンサを全て取外ししました。
部品取外し後に、ファミコンコントローラに入れる時に邪魔になる部分を
棒ヤスリを使って削りました。削った関係で一部再配線が必要です。

↓

ギリギリのスペースで何とか基板が収納できましたが、
方向ボタンやＡ・Ｂボタンなど
基板上にある接点とは位置が全然違うので
接点用の基板を作ることに・・・

---------------------------------------------------------------------

▼接点用基板製作▼


何かの基板製作で切り落としされた部分を再利用、
接点にする部分をマジックで印してあります。
裏側はこんな感じ。写真は既にコントローラの大きさに加工済みです。

↓


普通の１００円カッターを利用してパターン製作・・
と、言っても重要な部分以外は適当だったりします。
試しにコントローラに取付け、うぅ〜んピッタリ

↓


Ａ・Ｂボタン用の穴からパターンを作ったのが見えます。
この部分と、ゴム接点が触れると押しボタンスイッチになります。 		　

　


偽ファミコンコントローラで使っていたゴム接点は使用せずに
接点部分の面積の広い「ＴＯＰＧＵＮ」の２Ｐコントローラ用を採用

↓


各接点部分に細いケーブルを半田付けをしました。
コントローラに固定する為にネジ穴も加工済みです。
こんな感じに４個のネジで固定
後はゲーム基板と配線をすれば、スイッチが動作します。

---------------------------------------------------------------------

▼ケース加工▼


ＴＯＰＧＵＮ(ゲーム)の基板を内蔵させる為に、
電池ＢＯＸの突起物が邪魔なので切取ります。
ニッパーとカッターを使って大雑把に切取り・・。
その他、基板を抑える為の突起物も数ミリ短く切断しました。

---------------------------------------------------------------------

▼配線＆組立て▼


出来上がったスイッチ(接点)基板とゲーム基板を配線。
あと、基板の四隅を切断したので、多少配線パターンを追加、修正しました。


本物のファミコンは本体にリセットボタンがあるのですが
今回は、コントローラが本体なので
コントローラ裏にリセットスイッチを取付けました。

↓


丁度、ケースにピッタリ収まりました。
表側からみ見ると・・、本物のファミコンコントローラとソックリですね。

フタを閉めて、ネジ止めして完成です。
右の黄色い●がリセットスイッチです。 		ここまでの工程が結構簡単そーに見えますが
基板に固定されていた水晶(21.47727MHz)が根元から折れてしまって、
修復不可だったので本物のファミコン(ジャンク品)を
中古ショップまで行って買ってきて部品取りしたり、
ケースに入れる為に基板を切断したことで
パターンが無くなった部分を修正したり、追加したり・・

結構時間を費やしました。

---------------------------------------------------------------------

▼動作チェック▼


部屋で遊ぶ場合は、変換ケーブルが必要なので作っておきました。
８ＤＩＮコネクタ→ビデオ出力・音声出力(モノラル)・５Ｖ入力ＤＣ端子
さぁ〜電源ＯＮ！　ただ、文字がバグハグ

↓


ゲームが入っているＲＯＭの半田不良らしいので、半田付けを・・
多分、ヤスリなどで研磨している時に、
半田が取れてしまったと思われます。
そして、もう一度電源ＯＮ！ 今回は問題無かったようで
綺麗にビデオ出力しました(当然、音声もＯＫでした)

↓

これで、完成！！

車内で使用する場合、車体側にある８ＤＩＮコネクタに
接続すると自動的にゲーム画面に切替わります。　


ＡＴＡＲＩ風とファミコン風のゲーム内蔵コントローラが２個出来ました

-----------------------------------------------------------------------------------------------
