ウッドウイル 糸ドライブ アナログレコードプレーヤー
YouTubeで動画公開中

ブログに掲載中




シンプルなシングルトーンアームのシステム
お客様のお部屋での様子




今迄のレコードプレーヤーはDENONの完成品で、
このプレーヤーに換えたら音質激変で感動再びとお言葉をいただきました

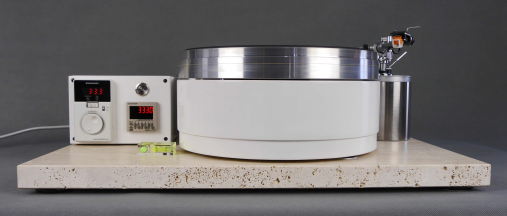

シンプルなトーンアーム1本のシステム(受注販売済み品)
ベースボードはお客様支給品のトラバーチン石板




プラッターはマイクロ精機のRX-2000A用
直径31cm/重量2.9Kg/慣性質量600Kg




トーンアームはマイクロ精機のMA-505
ダイナミックバランス型ユニバーサル.トーンアーム/有効長237mm





モーター部/モーター駆動部/回転計部は
下記の2本アーム/3本アームのシステムと同一品。



 ウッドウイルの糸ドライブ式アナログレコードプレーヤーの性能を活かす
 為に下記説明と画像の様にEQアンプ(MC型対応)を改造しました
 試聴室に持参されるお客様のEQアンプではウッドウイルのスピーカーが
 良く鳴らないのを改善したいのがきっかけです。

 EQアンプの宜しくない特徴は
  1.解像度が悪い    2.低音が必要以上に出る
  3.低音が不足する   4.平坦な抑揚の無い音
  5.ノイズが多い     6.アナログらしさが無い

 殆どが上記の問題を複数抱えています。
 対応策は過度に高価で無い市販品の中から、
 シンプルな回路構成で質の高いパーツを使っている事。
 構造が改造しやすい物を選んで改造する事です。

 改造点
 1.ヘッドアンプ初段ディスクリート回路以降の、
   オペアンプを入手可能な世界最高峰のハイエンド品に差し替える。
 2.オリジナル製品は一般的なACトランスアダプター電源+コンデンサー
   入力型の整流回路による電源で有るが、
   これをリチウム電池による電池駆動電源に交換する。
 3.電池からの直接駆動と出川式直流電源改造回路を
   中継させて駆動する2種類 を切り替えて試聴可能とする。


 その結果は
  1.オリジナル製品は10万円クラスのMC対応のEQアンプの平均音です。
  2.高品質オペアンプとの差し替えで解像度が若干上がりました。
  3.世界最高峰のハイエンドオペアンプとの差し替えで
    解像度上がり、抑揚の少ない平坦な音(能動素子の癖音)が消える。
  4.3の状態で電池直接駆動
    劇的に変わります。同じアンプとは思えません。
  5.3の状態で出川式回路中継での電池駆動
    4の状態に中低域の音の厚みが出て躍動感や広がりが出る。
    デジタル音やアナログ音を意識せずに音楽を楽しめるレベルとなる。

 今後、ウッドウイルの試聴室ではこのEQアンプとウッドウイルの糸ドライブ式
 アナログレコードプレーヤーでアナログレコード を聞く事が出来ます。

 第3回 TOKYO AUDIOBASE 2019/1/25,26 3階会議室4
 http://audiobase.jp/ で初公開の予定。

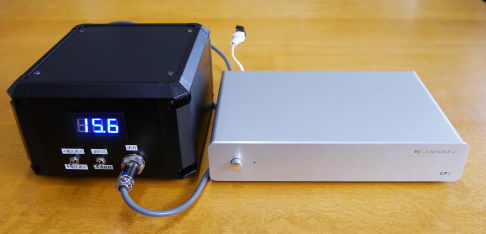

表示はリチウム電池の±電圧。



EQアンプはオリジナル状態に戻せます。

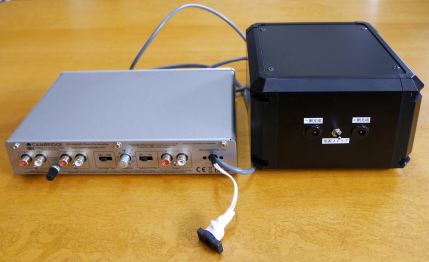

黒ケースの背面側に電池充電用端子。

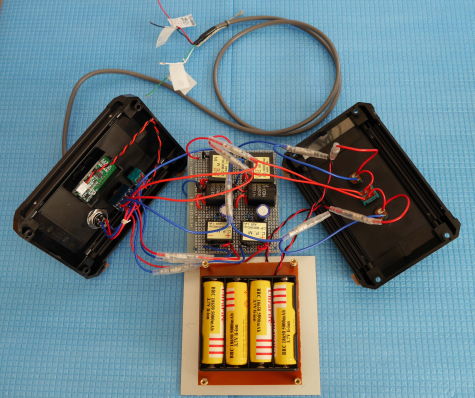

リチウム電池8本と直流電源対応出川式回路。

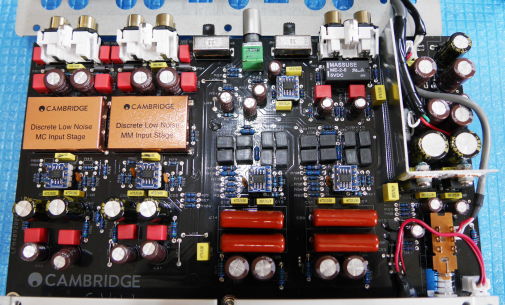

コネクターを交換式に変更して世界最高峰の
オペアンプを搭載(小さな青色基板5枚)
このオペアンプだけで中級機EQアンプと同等の価格です。





ウッドウイル試聴室で稼働させている様子。
SAEC WE308LロングとSME 3009ショートのダブルアーム構成。
使い勝手優先でトーンアームを配置します。
空いたスペースにモーターとコントローラーを配置します。
こんな風に自由にレイアウト出来る事が設計の重要ポイントでした




WE308にはMC型カートリッジ、SME3009にはMM型カートリッジを搭載。
ウッドウイルで音質改善したEQアンプ(ヘッドアンプ内蔵)には
MC/MM切り替えスイッチが有るので写真の様に同時に同じ場所に針を落とせば
自在にMC/MMを比較試聴出来ます、これが複数アーム搭載の醍醐味でしょうか。

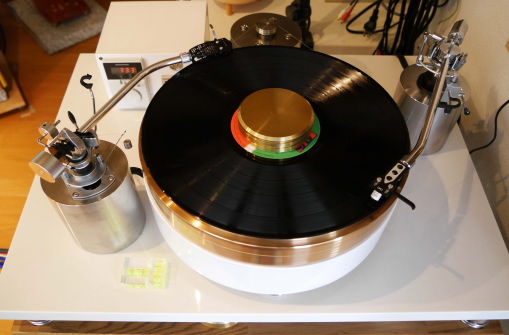

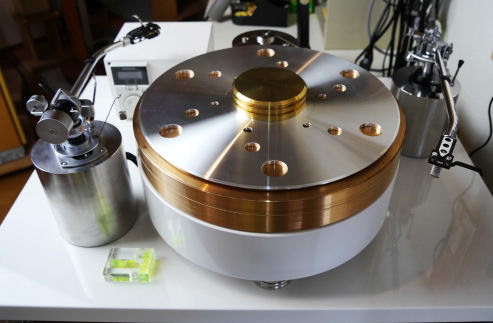

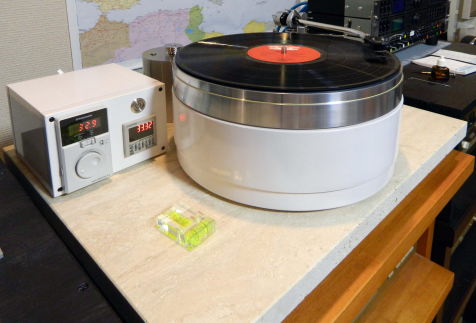

アナログレコードプレーヤーの正面。
大理石の大型ベースボードに任意の機材を搭載します。
搭載する機材は全て任意の場所に設置出来るので、
システム全体の構成が自在です。

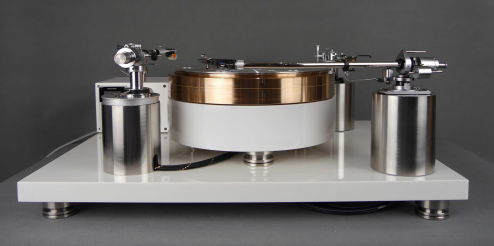

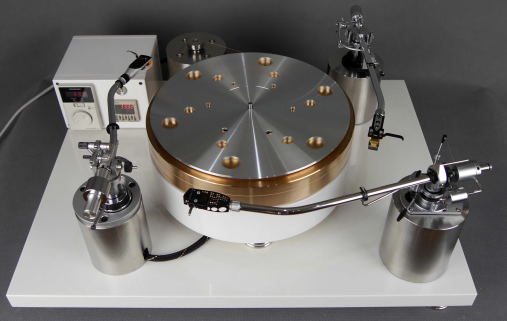

ロングアームを2本、ショートアーム1本を搭載した例。
1〜4本までのトーンアームを自由に搭載可能。

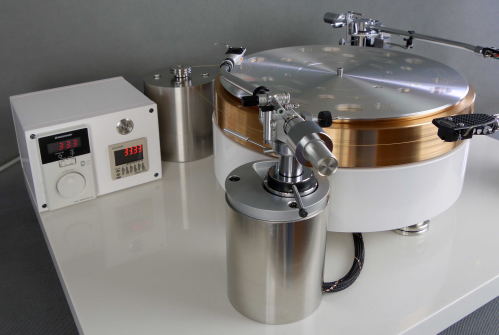

モーターコントロール部(左がモーター駆動/右が回転計)
モーター駆動部と回転計は完全独立しています。
回転指示に対し真のプラッター回転を監視します。
電気回路と機械的動作の双方の動作確認が出来ます。

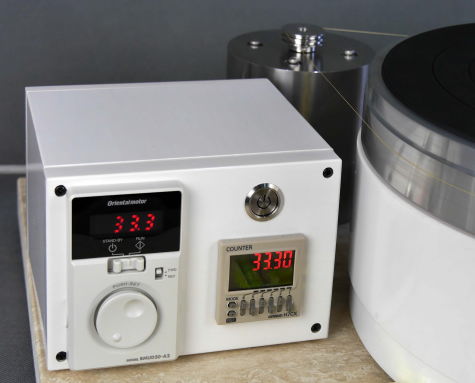

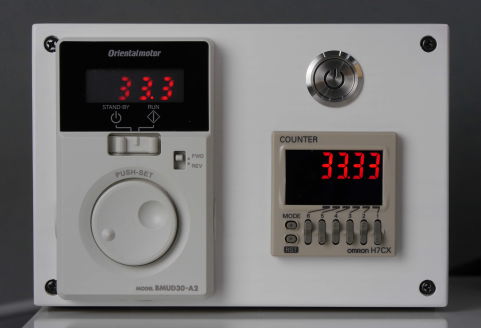

モーターコントロール部。
モーター駆動回路からは一般的な「33.3 」表示で回転指示。
真のプラッター回転数を「33.33」 表示で実測表示。
汎用産業用コントローラーと回転計、センサーを組み込みシステム化。
民生用を超える高信頼度設計と廃番時後継機への交換も視野に長期安定使用が可能。




産業用ブラシレスサーボモーター採用で高品質、高信頼性を確立。

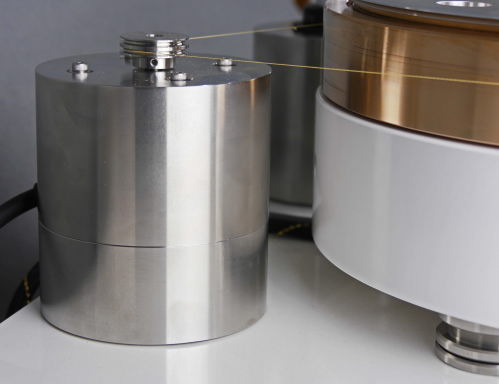

ステンレス無垢材削り出しモーターベースに収納。
二重防振構造とし、プラッターやトーンアームへの振動伝搬を防止。
メンテナンス性高く、故障や廃番時の代替え品への交換が容易で長期安定使用が可能。
(工場設備が無休で稼働続けるイメージ)。
プ−リーは二重溝タイプで任意で二重糸ドライブにも対応。

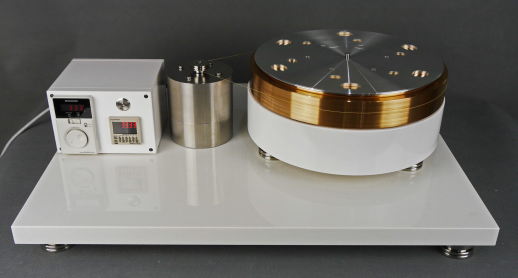

画像のプラッターはMICRO SX-1500 砲金製 9Kg プラッター使用

任意の大きさのベースボード上にモーターコントロール部/モーター/プラッターを
自由に設置します。各部は独立してベースボード上に自立します。
トーンアーム搭載数や操作性をユーザーが任意に選んで配置します。
オリジナル高さ調整式重量級スパイクインシュレーター(オプション)+防振インシュレーターで
ベースボードを水平に保ちながらでスピーカー振動や外部振動を防ぎます。
プラッターベースにもこのインシュレーターを装備すると耐振動面からベストとなります。

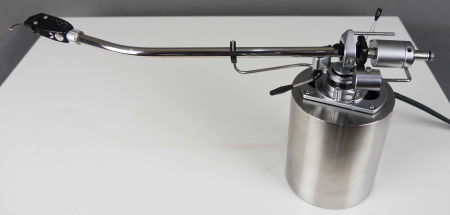

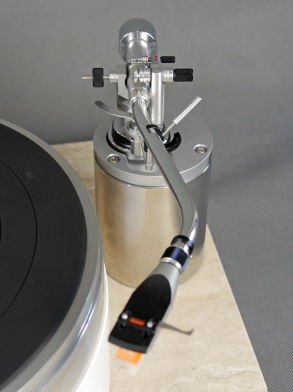

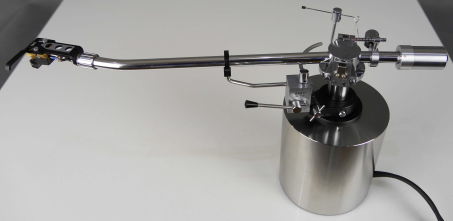

SAEC WE−308L


MICRO MA-505


SME 3012

搭載するトーンアームは所有の物や新たな市販品などを支給下さい。
上記画像は搭載可能な例です。
搭載可能か確認後に専用のトーンアームベースを設計製作します。

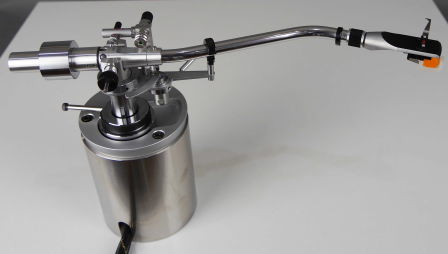

ステンレス削り出しの重量級ケースに防振対策を施します。

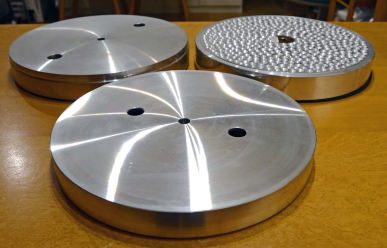

糸ドライブに適したプラッターの例

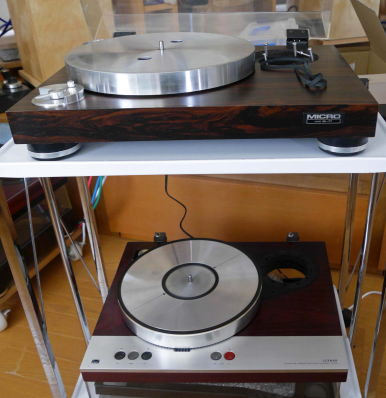

MICROやLUXMANなどの故障した機材の例

プラッターはユーザー所有の糸ドライブ、ベルトドライブ式のプレーヤーから利用出来ます。
故障して使用不能でもプラッターとスピンドルが動作すれば使用出来ます。
又は当方の中古在庫品(MICROの中高級機クラス)やオークション等で入手します。
3Kg程度から弩級の40Kg程迄対応出来ます。

重量級プラッター使用時の起動時の回転補助(手で回して起動を手助ける)や
モータープーリーでのスリップは二重糸ドライブとモーター起動から設定回転迄の立ち上がりを
0〜15秒間と設定する事で解決出来ます。
糸の摩耗も防げますが安価で大量に常時入手可能です。

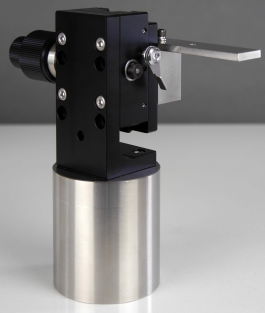

トーンアーム高さ調整ツール。
適正針圧を加えた状態でレコード盤に針を下ろした状態で
トーンアームを正確安全に高さ調整(水平調整)するのは案外に困難です。
    (ヴァーチカル.トラッキング.アングル調整)
オプションで専用ツールを開発しました、使い方はYouTube動画をご覧下さい。

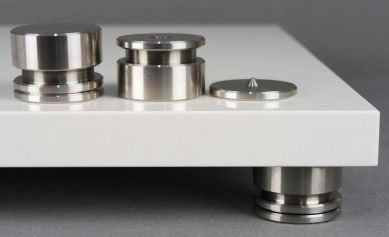

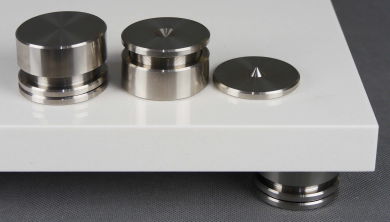

オリジナル高さ調整式重量級スパイクインシュレーター(オプション)。
1個の耐荷重80Kg ステンレス削り出しで製作。
重量級対応/高さ調整式/取付場所自由に移動と言う市販品を知りません。



掲載内容の転載、利用等を硬く禁じます


 ウッドウイルが「糸ドライブ式レコードプレーヤー」を製作しました。

 概要
 正確な回転精度と無振動による高音質。
 プラッター、トーンアームはお持ちの物を支給下さい。
 支給品に合わせて自由度の高いシステム構成。
 メンテナンスに配慮して永く使用。

 特徴
 1.プラッター(回転している円盤とその軸)
   a.所有されているプラッターに合わせて製作。
   b.オークション等で入手した中古品に合わせて製作。
   c.ベースはハードメープル無垢材削り出して製作。
   d.防振インシュレーター or 防振+水平調整スパイク脚を装備。

 2.トーンアーム(1本〜4本搭載可能)
   a.所有されているトーンアームに合わせて製作。
   b.オークション等で入手した中古品に合わせて製作。
   c.新型市販品に合わせて製作。
   d.ベースは防振対策のステンレス削り出しで製作。

 3.カートリッジ
   a.所有されているカートリッジを取付。

 4.駆動モーター
   a.正確で信頼性の高い産業用サーボモーター採用。
   b.駆動用電源(コントローラー)はモーター専用品。
   c.高メンテナンス性+廃番時も代替え機種に取り替え可能。
   e.二重防振対策のステンレス削り出しケースに収納。
   e.プラッター駆動用糸はスーパーアラミド繊維ケブラー20番手太さ0.31mm(入手容易)

 5.回転計
   a.産業用高信頼性回転計を装備、モーター駆動系と独立して回転数を監視。

 6.全ての機材を載せるベースボード
   a.構成よりサイズ変動します
   b.硬く重い石等の材料を使用、希望に合わせて選択
   c.接地面との間に防振インシュレーター or 防振+水平調整スパイク脚を使用。

 7.その他オプション
   a.特注真鍮製1Kgスタビライザー(レコード盤の反りを補正)。
   b.特注アーム高さ調整用エレベーター(針を痛めず正確に調整可能)。
   c.ベースボード水平確認用アイレベル水泡管。
   d.トーンアーム水平確認用アイレベル水泡管。
   e.各種プラッターシート(ゴム製 or 金属)。




 仕様
  .型番      :WARP−001、002、以降の型番(Woodwill Analog Record Player)
  .駆動モーター :ブラシレスサーボモーター
  .回転精度   :理論値 0.02%以下(33.3回転時の最大誤差≒0.02回転)
  .ワウフラッター:実測値 0.04%

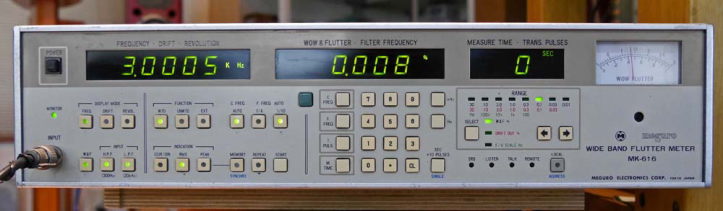

            測定器環境は
            測定器:「MEGURO WIDE BAND FLUTTER METER MK-616」
                  IWATSU FUNCTION GENERATOR FG-330により表示周波数確認
                 信号源:「Toshiba STEREO TEST RECORD FOR MEASUREMENT LF-9001R」
                 ワウ.フラッター測定信号 3KHzを印加
            測定結果は0.04% W.R.M.S.(画像のアナログメーター値)
            .DENONの現行機 DP-1300MKIIで0.1%以下
            .話題のテクニクス ダイレクトドライブターンテーブルSP-10Rで0.015%
            .測定環境の整ったメーカーでの測定値と比較して充分に満足すべき性能と確信
            .印加信号レベルの設定、試験レコードのスピンドル穴精度だけで測定値は
             大きく変わる事から、被検体機器よりも環境や測定環境が大きいと予想します。
             往年のマイクロ精機社の弩級で0.005%と同等の性能は出ていると自負します。

  .回転数    :8 〜 373回転r/min(コントローラーパネルで任意に設定)
  .回転計精度 :±0.1%フルスケール ±1デジット以下(33.3回転時の最大誤差≒0.02回転)
  .起動時間  :加減速時間を0.1〜15秒迄設定可能
            (起動時モータープーリーと糸とのスリップ防止)
  .プラッター面高さ:約150mm(ベースボード上面より)インシュレーター/マット有無により変動
  .サイズ    :幅650/奥500/高260mm(標準値で仕様により変動)
  .電源電圧  :AC100V 50/60Hz



 参考価格(税別/送料梱包別途)

販売記念として2018/年7月末迄のご注文は15%offとさせていただきます。
 基本はプラッターとトーンアームを支給いただき、不可の時には時価で中古品を検討する。

 1.ベースボード部(任意選択)
   a.外寸:W650/D500/t30 (標準サイズで仕様により変化)
      .トラバーチン : 音質的に一番のお勧め
42,000円
      .mabストーン: 天然人造白大理石(写真のもの)                         36,000円
      .御影石    : 黒色                                          36,000円
   b.インシュレーター(下記は任意で防振材は必須)
      .特注ステンレス製高さ調整式大型インシュレーター+防振材
180,000円
      .市販インシュレーター +防振材                                 100,000円
      .防振インシュレーター                                           5,000円
   c.水平確認アイレベル水泡管
5,000円
                                             推奨の合計例
227,000円
                                             最安の合計例        41,000円
 2.プラッター部(スピンドル含む)
   a.プラッター(所持品を支給 or 下記例などをオークション等で調達支給)
    .3Kg級 アルミダイキャスト製 マイクロ精機                       (時価) 200,000円
    .10Kg級 砲金製 マイクロ精機                              (時価)
300,000円
    .その他超弩級クラスも要相談
   b.プラッターベース(ハードメープル無垢材削り出し製) 必須
120,000円
   c.インシュレーター(任意選択で防振材は必須)
     .特注ステンレス製高さ調整式大型インシュレーター+防振材                150,000円
     .市販大型インシュレーター+防振材                                80,000円
     .防振インシュレーター                                          5,000円
   d.マット(任意選択)
     .SAEC社 アルミソリッドマッド SS-300 中古と同等品
 50,000円
     .市販ゴムマット                                              8,000円
   f.レコード盤スタビライザー 真鍮製 1Kg(任意)
20,000円
   c.回転計(必須)
     .表示部
50,000円
     .センサー
15,000円
                      推奨での合計例(プラッター支給無しなら+30万円)
405,000円
                      最安での合計例(プラッター支給無しなら+20万円)       198,000円

 3.モーター部(下記全て必須)
   a.駆動モーター(駆動用電源含む)
70,000円
   b.特注ステンレスケース
70,000円
   c.特注プーリー
15,000円
   d.防振材
5,000円
   e. スーパーアラミド繊維ケブラー  20番手200m巻 太さ0.31mm
5,000円
                                               必須の合計
165,000円

 4.トーンアーム部 (所持品又は新品を支給 or 下記例をオークション等で調達選択)
   a.トーンアーム(下記は在庫の例)中古品使用
     .SME-3009 (シェル付き)                                 (時価)100,000円
     .SME-3012 (シェル付き)                                 (時価)
200,000円
     .SAEC WE-308L(シェル付き)                               (時価)150,000円
   b.アームベース  特注ステンレスケース(防振含む)
60,000円
       トーンアーム1本構成で推奨での合計例(トーンアーム支給無しなら+20万円)
60,000円
       トーンアーム1本構成で最安での合計例(トーンアーム支給無しなら+10万円)      60,000円

 5.トーンアーム高さ調整ツール(任意)
   a.Z ステージ 直立型 粗微動ハンドル採用 (アイレベル水泡管付き)
100,000円

 6.オプション
   a.特注真鍮製1Kgスタビライザー(レコード盤の反りを補正)                     50,000円
   b.特注アーム高さ調整用エレベーター(針を痛めず正確に調整可能)               100,000円
   c.ベースボード水平確認用アイレベル水泡管                               5,000円
   e.各種プラッターシート(ゴム製 or 金属)                           8,000〜500,000円

 7.概算合計金額の例(アーム1本/税別/送料梱包別途)
                                          最安価格
推奨価格
   a.ベースボード                            41,000円
227,000円
   b.プラッター                             398,000円
605,000円
   c.モーター                              165,000円
165,000円
   d.トーンアーム                            160,000円
260,000円
   e.トーンアーム高さ調整ツール
100,000円
   f.その他オプション含まず
           プラッター、アーム両方所有時の合計     464,000円
957,000円
           プラッター無し時の合計              664,000円
1,052,000円
           アーム無し時の合計                564,000円
1,257,000円
            プラッター、アーム両方無し時の合計      764,000円
1,457,000円


 ウッドウイル製レコードプレーヤーの詳細な特徴と解説

 1.モーター
   a.制御側回転とプラッター側回転を独立回路にて回転制御と回転監視可能な構造採用。
   b.モーター回転軸に水平方向トルクが過剰に負荷されない事に留意して糸ドライブを採用。
   c.モーターは故障時に容易に交換出来、製造中止(廃番)でも代替え品に容易に交換出来る事。
   d.モーター振動を糸に伝えない様な防振構造。
   e.モーター振動をベースボードに伝えない様な防振構造。
   f.防振素材は住環境で30年以上の長寿命品で標準品を採用で保守、メンテナンスが容易。
   g.モーターはステンレス無垢材をくり抜き加工した重量級の美観ケースに収納
   h.モーターは任意の場所に移動設置可能。

 2.駆動方法
   a.ダイレクトドライブ方式はモーター振動伝搬と磁束漏れによる音質悪化を危惧。
   b.同様にオーディオ機器としてメンテナンス期間短く長期間使用に不安。
   c.ベルトドライブ式は経年変化とオリジナルベルトの長期供給不可を懸念。
   d.糸ドライブ方式はモーターへの負荷低減、使用糸は安価で常時入手容易。
   e.糸のスリップによるプラッターの起動の問題は少ない。
     .大型のプーリーでスリップを減少
     .大型のダブルプーリーでダブル糸ドライブも可能
     .モーター起動時間、加減速時間を0.1〜15秒迄設定可能で糸のスリップ防止

 3.プラッター、スピンドル
   a.小ロット特注製作は試作開発を含めて現実的なコストでの製作は不可と考えて、
     名機と呼ばれる所有する品や中古品を入手して使用する。
   b.重量約3Kg〜40kg程度まで対応可能なプラッター部ベースを特製採用。
   c.独立した回転監視用センサーを取り付ける。
   d.可能な限り異種金属のシートを載せて共振を防ぐ事を勧める。
   e.レコード盤スタビライザー(真鍮製1Kg)でレコード盤の反り対策する事を勧める。
   f.ベースは任意の場所に移動設置可能。

 4.ベースボード
   a.自然石、人工石等の重量物で振動に対する高内部損出素材を採用する。
   b.複合木材で硬度、平面度維持は制約多く不採用とする。
   c.サイズは搭載トーンアーム数(1本〜4本)により変化。
   d.標準的なサイズはW500/D400 〜 W650/D500mm  厚さは30mm以上。
   e.特注ステンレス製高さ調整式(水平バランス調整)大型インシュレーター(耐荷重80Kg1個)
     防振対策済みの使用を推奨する。

 5.トーンアーム
   a.任意のトーンアームを1本から4本まで選択可能。
   b.標準(ショートタイプ)〜ロングタイプまで対応可能。
   c.市販品 or 所有品や中古品を入手して使用する。
   d.機種に合わせて専用のステンレス削り出し製のトーンアームベースを特注製作。
   e.トーンアームベースには防振構造を採用してモーター振動やスピーカー振動を避ける。
   f.トーンアームベースは任意の場所に移動設置可能。

 6.トーンアーム高さ調整ツール
   a.ヴァーチカル.トラッキング.アングル調整をする時のツール。
     カートリッジの適正針圧時にプラッター面に水平にする調整。
   b.レコード盤面に針を下ろしたデリケートな状態でトーンアーム高さ調整する時、
     針や盤を傷つける恐れが有り、その危険を避ける為のツール。
   c.Z ステージ直立型粗微動ハンドル採用でユニバーサルに対応可能なツール。
   d.カートリッジ、アーム交換などが多い方には便利。


掲載内容の転載、利用等を硬く禁じます
