ROUND STICK (ラウンド スティック)
直方体エンクロージャー を コーナーラウンド形に変えます
定位/音場感/音が目前に広がる効果が有ります

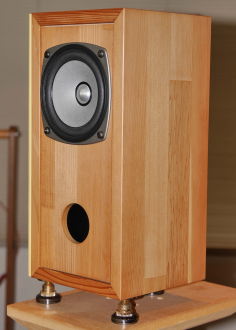

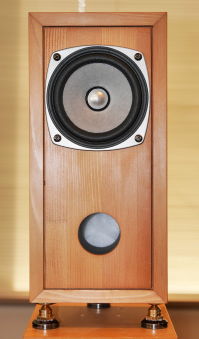

![]() 10cmフルレンジの例 直方体構造でバッフル両サイドは直角です。 |

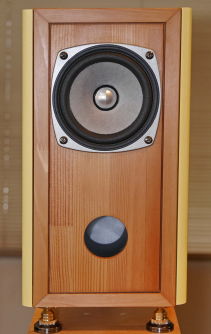

![]() 10cmフルレンジの例 ラウンドスティックを両サイドに取付け。 |
![]() 10cmフルレンジの例 バッフルコーナーは直角です |

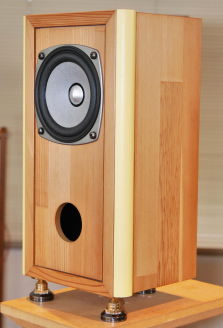

![]() 10cmフルレンジの例 コーナーにラウンドスティックを取付け |
![]() 20cmフルレンジの例 直方体構造でバッフル両サイドに 45度の面取りをしています |

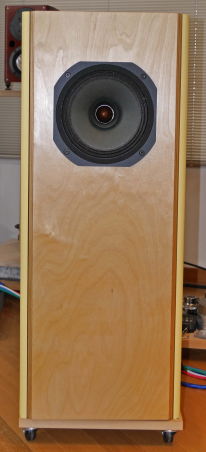

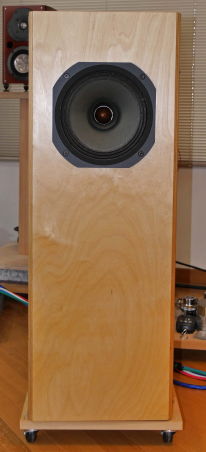

![]() 20cmフルレンジの例 ラウンドスティックを45度の面取りを 生かしながら取り付けます |

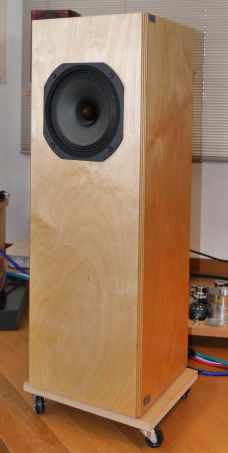

![]() 20cmフルレンジの例 バッフルコーナーは45度の面取りです |

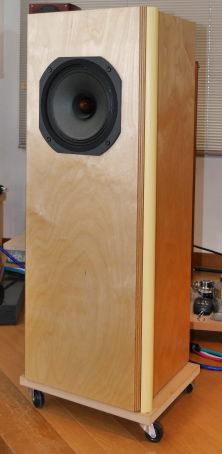

![]() 20cmフルレンジの例 ラウンドスティックを45度の面取りを 生かしながら取り付けます |
![]() 18cmダブルウーファーの例 バッフル幅より背板の方が狭い構造 バッフルの両角は約80度の鋭角です |

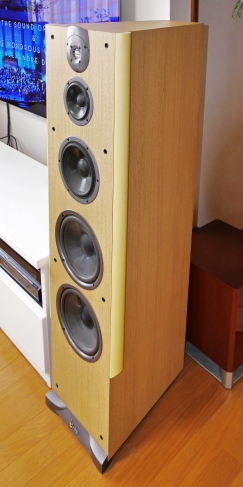

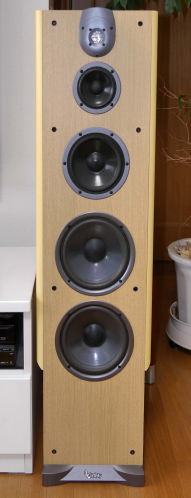

![]() 18cmダブルウーファーの例 鋭角なバッフル角を補正する為に 半径の大きなラウンドスティックを取付け |

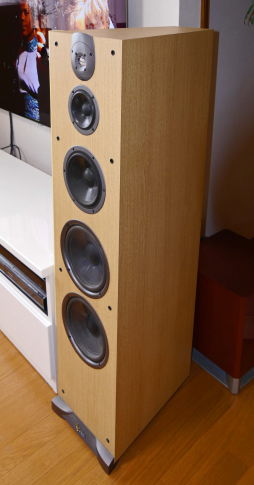

![]() 18cmダブルウーファーの例 バッフル角の約80度の鋭角が分かります 側面の定在波対策なのでしょうが... |
![]() 18cmダブルウーファーの例 半径の大きなラウンドスティクを取付け トールボーイなのでラウンドスティックは 不要な下部を省略した長さにしています |

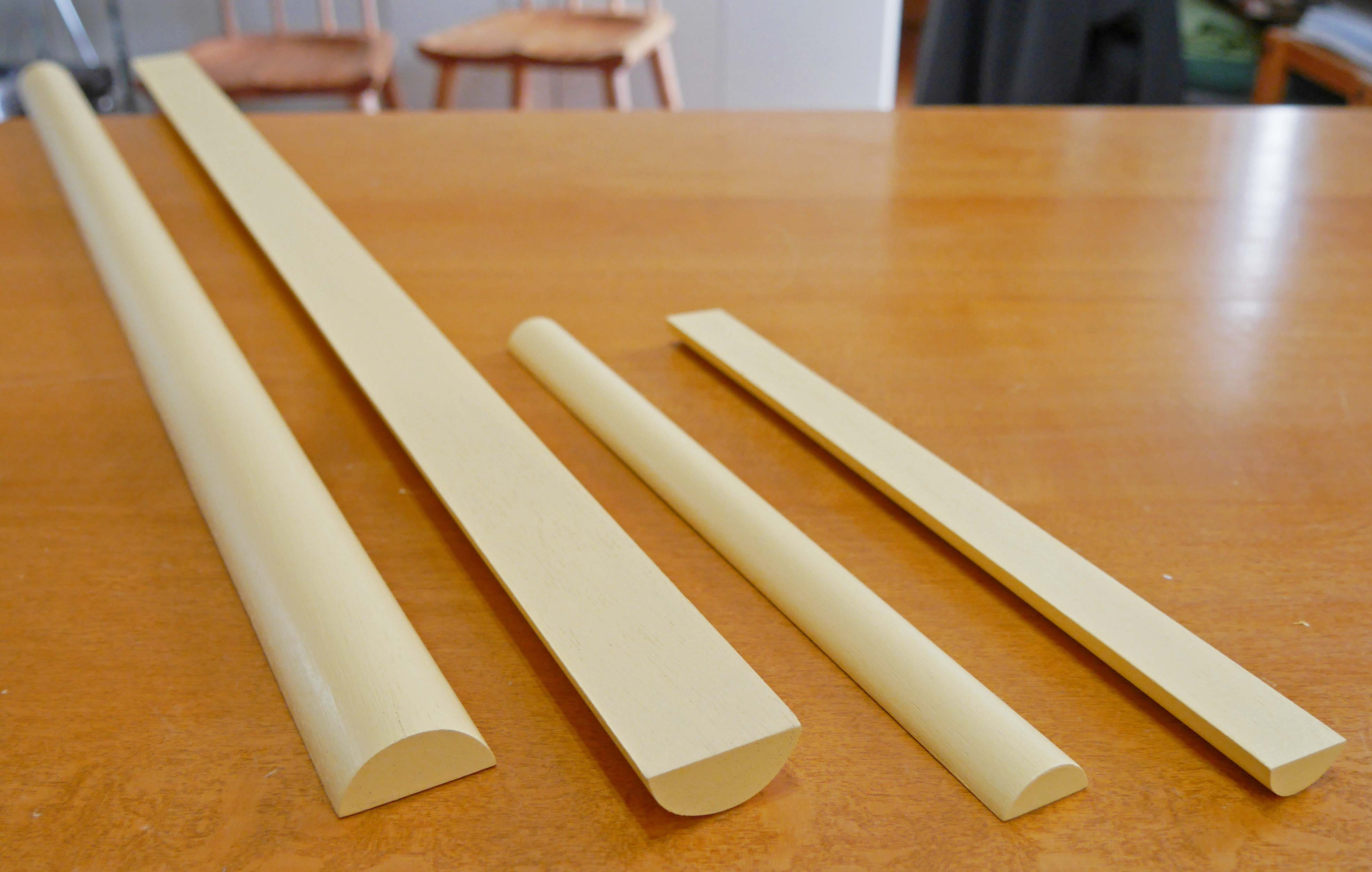

![]() 両サイドが直角なエンクロージャー(スピーカーボックス)の両サイドに、 丸棒を半分にした様な形状のラウンドスティック取り付けるだけで、 高音質なラウンド形状エンクロージャーの音質の良さの一部を再現出来ます。 定位が曖昧で音の広がりが少ない、再生音がスピーカー近くに纏わり付いている様でつまらない。 そんな不満がラウンドスティックの取付けで解消出来ます。 再生音がリスナーに近づいて聞こえますの迫力が有り、音楽が活気づいて聞こえます。 この事は回析現象による音質を悪化させる物理的現象として広く知られています。 その解決方法として高級機などに採用されているのがラウンドエンクロージャー方式です。 ウッドウイルの製作するエンクロージャーはほぼ全て、バッフル両サイドを直角にする事は有りません。 音質を損なう事が分かっているからです。 ラウンドエンクロージャーを製作し始めて14年程になります。 当初、バッフルの角を丸める事が何故、音質向上につながるのか、 実験を行った時に用いたのがこのラウンドスティックの原型です。 理論で、実測で、そして試聴でその音質向上効果を確認した物です。 低コストで驚く程の効果を得られますので、是非お試し下さい。 ラウンドスティックの効果を実感して、更なる高音質を希望されるなら、 高音質なエンクロージャーへの交換をお勧めいたします。 |

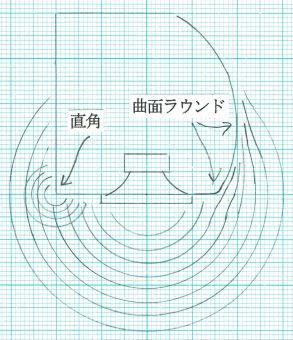

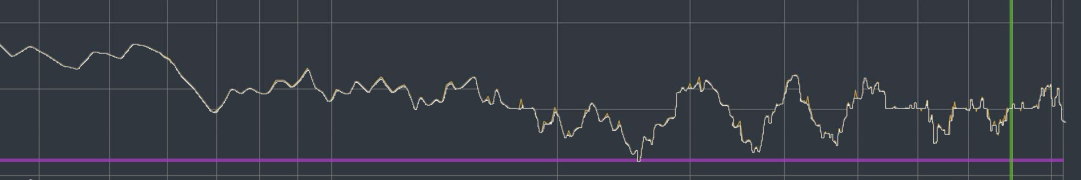

ラウンドスティックによる音質向上効果の説明 .スピーカーを真上から見た模式図です ユニットから出た音波は全方位に進もうとします。 進行方向に鋭角な突起が有ると、その点を起点として反射が生じます。 音波の大きさ、波長の違いで種々の反射波が生じ、基本波と総合的に 干渉して増加、現象を繰り返して拡散します。 ![]() .外形サイズが同じ直方体とラウンドしたエンクロージャーの 再生周波数特性を測定したグラフです。円悔いロージャーをバッフル両角と角の 基本となる特性に大きな違いは有りません(当然ですね)、 しかし赤線と黒線の微妙な特性の違いから読み解くと、 基本波と回析波が同位相で重なるとピークが生じ、 逆位相で重なるとディップが生じます。 その微妙な特性の変化から中高域にかけて位相情報が正確にリスナーに届かなくなります。 その事が定位や音の広がり不足、音が手前に広がって聞こえ無いなどの弊害を生んでいます。 ![]() 下記の図面はラウンドスティックの有無による再生周波数特性の400Hz〜8KHz迄を拡大表示したグラフです。 ラウンドスティックを取り付けた波形が白色の波形、黄色の棘の様に突き出ているのが回析現象により生じたノイズ波形です。 音楽信号には含まれていないノイズの正体です。 ![]() |
ラウンドスティックの注文方法(連絡先) a.ラウンドスティックは注文製作です。 現在お使いの直方体構造エンクロージャーに合わせて太さ、長さを設計します。 b.ラウンドスティックを取り付けたいスピーカーの下記情報をお知らせ下さい .メーカー名/型番 .幅/高さ/奥行き .希望色(黄色/濃い茶色/黒色) .出来れば写真を添付下さい .25cm口径以上の機種などにより取付け出来ない、 又は効果が少ないなどが有るかもしれませんので先ずはお問い合わせ下さい。 c.ラウンドスティックの取付けは強力両面テープで貼り付けます(テープ添付)) d.納期は凡そ1ヶ月 e.ラウンドスティックの価格は下記が標準です。 スピーカーにより変化しますので情報により算出します。 ペア分で4本のラウンドスティックの価格(税/送料は別)。 .13cm口径以下 : ¥12,000円 .18cm口径以下 : ¥18,000円 .25cm口径前後 : ¥24,000円 .30cm口径以上では構造により効果が少ないかもしれません。 |
