Blender for OpenSim

2008/10/4

編　: OpenSim研究会

逐次更新中

FAQ集

SecondLifeでのSculpted Prim の作成で、にわかに注目されているBlenderについて、OpenSimでの活用という

焦点で、要素ごと barrier-fee でFAQ様式でまとめようとするものです。

* latest　ver2.47を使用

導入Q

開発者、Ton Roosendaal さんの肉声を聞きたい

Ans

導入Q

Blenderに飛びつく背景は何ですか?

Ans

A氏

欲張って操作全般を取得しなくても、スカルプッテッドプリムが作れればいいじゃないか！！

他はそのあとでもいい・・いや分からなくたっていい --> はい、そのとうりです。

B氏

スカルプの事は忘れて、いろいろなＣＧ作品を作ってみるのもよし　--> はい、時間があれば

C氏

作品に驚いて下さい　「こんなこともできるんだ！」と　--> 目標セット完了、いざ!!

Open Movie Project :

Open Game Project :

D氏

貧乏なもんで

(参考)

GNU : グヌー(開発プムジェクト)

GPL :

一般公的使用許諾

導入Q

そもそも、スカルプテッドプリム(Sculpted prim)って何ですか?

Ans

基本プリム(ボックス・シリンダー・球体) では表現できないものを表現できる

プリム数の削減にも効果的テキ

静止画

動画

彫像

あの、キノコです。

おぉぉ、、動画もできるのかよ。

導入Q

何をSculpしたいですか?

つまんねー系

商用系

Ans

女性のBody、彫像、アニメキャラ

○

顔

○

ファッションアイテム

○

車

○

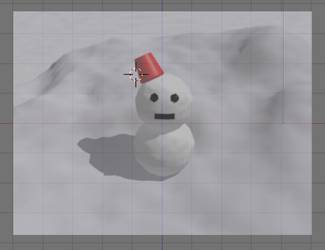

小物、家具(雪ユキダルマ、カップ、皿、グラス、階段・・・

○

楽器

魚

○

オブジェ(回転ロクロ系、岩イワ・・・

○

植物(キノコ、花・・・

○

動物(サル、犬、イルカ・・・

○

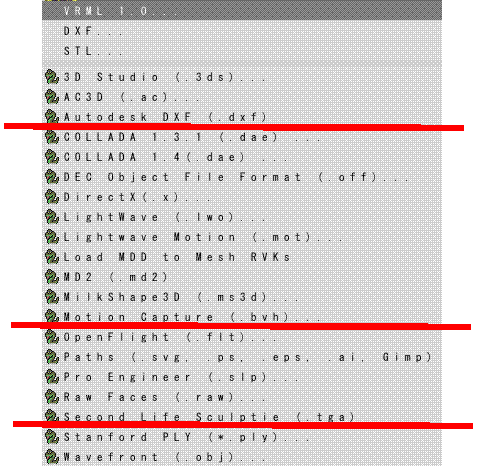

他のCGソフトでつくったものをimport

○

導入Q

Blender以外の統合型ソフトにどんなものがありますか?

Ans

体験版

期間

機能制約

価格.com

参考

Shade Pro

有

30日

有

\72,077

BASICなら安い

LightWave3D

有

30日

無

\119,000

タイタニックで利用された

Poser

無

\11,703

DoGA-L

フリー/シェア

大阪大発祥ハッショウ

3ds MAX

無

\420,284

AutoCADとの連携、MAC版なし

Maya

無

\549,674

ゲームメーカ、自動車メーカ、ハリウッド使用

Blender

フリー

無

貧乏人向ムけ?

* Blenderもそうだが、歴史を振り返カエると、経営破綻の憂き目メをたどっている、Maya、お前もか。

* ユーザの熱意が残している。

導入Q

挫折したという声をよく聞くが?

Ans

まず、Galleryをみる(市販本ホンは後で)

blender.org - Art Gallery

チュートリアルピデオをみる(市販本ホンは後で)

blender.org - Tutorials

市販本ホンを買ってみる

市販本ホンを読んで、結局、何もできなくても、のっけで後悔しない

挫折の背景

設定の多さに圧倒

知らないボタン多さ

完璧を求める性格

先人のプログから、tip情報をえる、最新プログはサーチしておく

Sculpの参考度

Blender for SL

SL特化TIP集

☆☆☆☆

http://rikachann.slmame.com/c11085.html

メモ的TIP集

☆☆☆☆

http://pastel.slmame.com/e288654.html

コアなTIP集

☆☆☆☆☆

http://www.cattaka.net/index.php?SecondLife%2FSculptedPrimsWithBlender

☆☆☆

http://amandalevitsky.googlepages.com/sculptedprims

☆☆☆

http://sabro.slmame.com/c12917.html

TIP動画あり

☆☆☆

http://magsl.net/archives/2008/09/03141606.php

顔のSculp

☆☆☆☆

Blender Tips

メモ的TIP集

☆☆

LAB1092 - TOP

日本語化TIP集

☆

http://wbs.nsf.tc/tutorial/tutorial_blender.html

道のり遠さを実感する

blenderは、tip集なくして、王道なし

下シタ絵操作

ものづくりはここから

モデリング

暇人任マカせ

マテリアル・テキスチャ

借用

UVマップ

TOOL使用

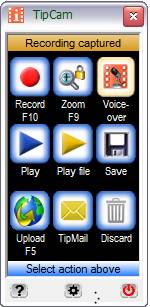

チュートリアルビデオをつくる(FLVストリーミング)

あなたは宣教師

http://mobie.jp/view.cgi?id=5414

SIM上でのBlender　3D美術館の立タち上げ

あなたは達人

導入Q

2.47がでました。2.46をuninstallしたいが?

Ans

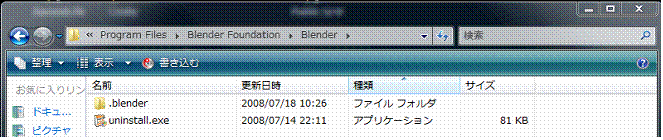

uninstall.exeはここにあった^^;

新旧共存の弊害も報告されているし^^;

コントロールパネルから、アンインストールできず、汗^^;

2.47に特段の仕様変更はない模様。

導入Q

2.46を再セットアップしたいんですが?

Ans

しまった、2.46のダウンロードURLが消えている　^^;　検索でurl get

http://download.blender.org/release/Blender2.46/blender-2.46-windows.exe

ダウンロードだけはしておく

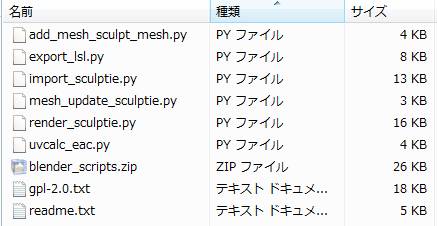

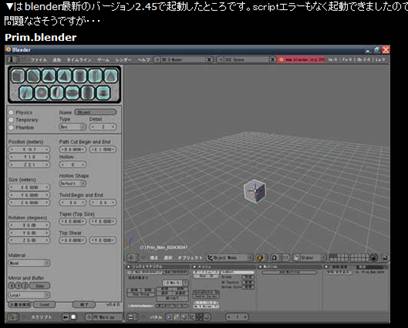

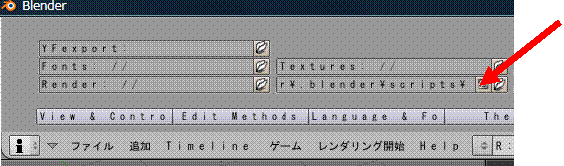

latest版で、動かなくなる、便利スクリプトがあります。

導入Q

2.47をuninstallしたいが?

Ans

uninstall.exeが見当たらないぞ^^;

とりあえず、2.46と共存^^;

導入Q

Keybord templateとは?

Ans

使用頻度の高いショートカットキーのガイドを貼り付ツけましょう

たくさんあるし、覚えても、ご無沙汰で、しっかりすっかり忘れるし　^^;

<例>

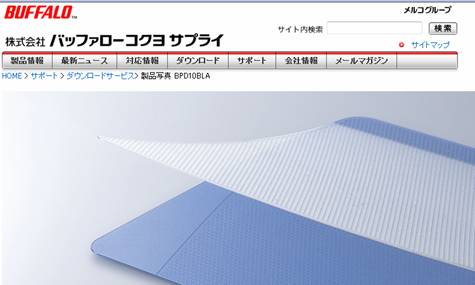

Key一覧をはさんで使えるマウスパッドも売ってます。

導入Q

ショートカットキー、ボタンキー

Ans

Blender helpにあります、しっかり忘れてください。

使用頻度ランク表を作成して、ディプレイの横へ置オく

はさんで使えるマウスパッドも使えそうだ。

TAB

モード

SPACE

右クリック

選択

Shift + 右クリック

複数選択

Shift + D

コピー

全選択センタク　/ 解除

Ctrl + Z

UNDO

Ctrl + 左クリック

頂点作成

Ctrl + E

Seam

Ctrl + R

Loop cut

削除

移動

G + X

G + Y

G + Z

回転

R + X

R + Y

R + Z

拡縮

押出

分割

Unwrap

導入Q

blender.moって何ですか?

Ans

\.blender\locale\ja\LC_MESSAGES\と辿ってください。ここにあるblender.moというファイルが言語ファイルです。

ここで新しい言語ファイルを紹介できればいいのですが、最新版に対応したファイルはおそらくありません。いや、ない。

出来も日英混在で、英語表記もデフォルトフォントサイズだと途中ナカ切れ文字である。(ボタンメニューは拡大表示で対応)

つくっとくれ

クシャクシャボタンメニュー　--> ポイップメニューにならんか

http://www.hyper-ball.net/blenderdotnote/24620080525_blender-ja.zip

menu日本語化手順テジュン

上部のメニューバーと3D画面の境にマウスを移動

マウスカーソルの形が変わったら、ドラッグして引き下げ

上部から隠れ設定パネルが現れます。

左上のInternational Fontsを押す

すぐ下のSelect Fontを押す。ファイル選択画面になるので、ここからフォントを選ぶ。

フォントの場所：windows\fontsにフォントファイルがあります。MSGOTHIC.TTCがMSゴシック、MSMINCHO.TTCがMS明朝です。

上段中央のLanguage: EnglishからJapaneseを選ぶ。さらに、その下の3つのボタン（Tooltips, Buttons, Toolbox）を押す。

[Ctrl U]を押して日本語化した状態を保存。

導入Q

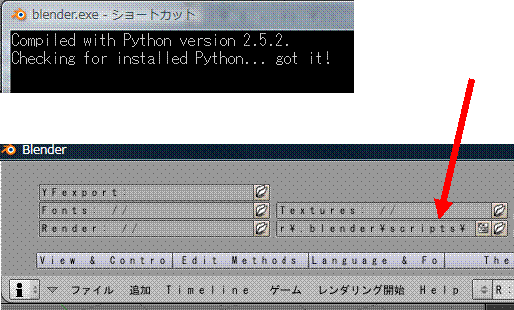

起動時ジのPyhonって何ですか?

Ans

Python - Wikipedia

とりあえず、Blenderの黒子役ヤクだと思っていればよろしい。

導入Q

スカルプMapの約束事とは何ですか?

三角形もありですが、SL用には四角形がお約束

導入Q

とっておきBlender画面をcapture保存したいが?

Ans

Print Screenキーが使用できない時に、Ctrl + Shift + F3だとコピーできる

勉強中は、どしどし使いましょう

自分でマニュアルをつくりながらだと覚えも深いもの

導入Q

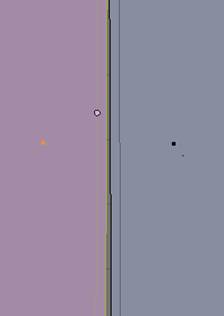

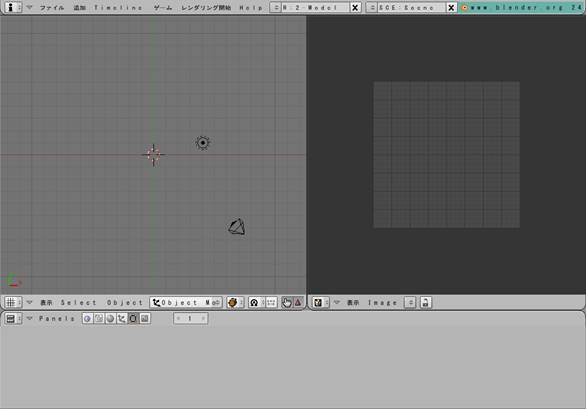

Sculp作業画面を縦2分割状態でセットする?

Ans

Blenderご無沙汰でえっと、すっかり忘れたモードのあなたへ、復習のurl

http://sahara.main.jp/cgi-bin/sb/log/eid34.html

下記の表示状態で　CTRL + U (設定保存)しましょう。

次回の起動時ジに、下記の状態で立ち上アがるぞ。

途中の作業状態を残したい場合にも使えるぞ。

3D View

UV / Image Editor

FaceSelectModeはなくなり、EditModeで、Fキーを押し、UV編集できるようになっている

成形Q

Sculpt templateって何ですか?

Ans1

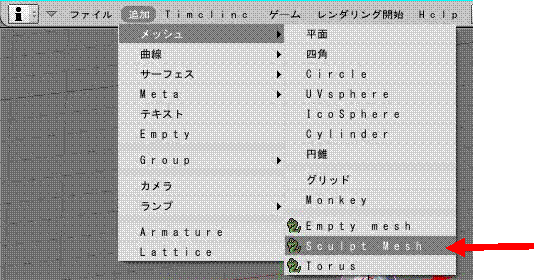

Sculptie Importerを使用する場合は下記のテンプレートを使います。

templateの頂点数は、sculpのMAX上限値より、低くなっています。

頂点を追加したり削除しないで、変形していきます。

MAX : 32 X 33 －31 X 2 = 994頂点

MAX : 32 X 32 = 1024頂点

Sphere : 1024頂点

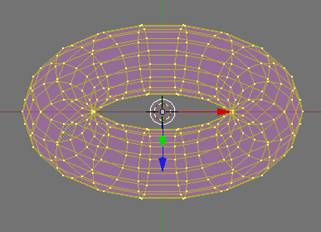

Torus : 288頂点

MAX : 33 X 33 = 1089頂点

MAX : 32 X 33 = 1056頂点

Plane : 323頂点 = 横19 ×　縦17

Cylinder : 306頂点 = 周囲18　×　縦17

MAX :

Hemi : 323頂点

成形Q

Sculpt templateのつくり方?

Ans

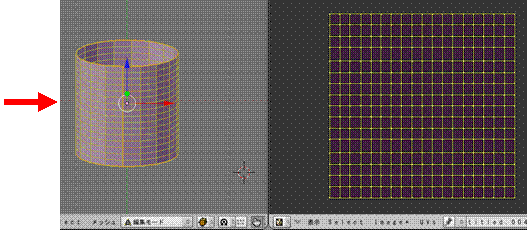

例　: Sylinder 18 ×　17　の場合

何もない

Verticesを18にする、Cap Ends をoff

全選択センタク解除

辺選択センタクモードにして、Bキー

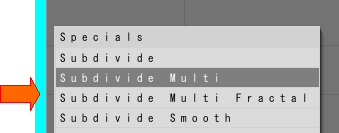

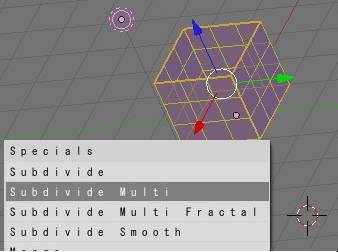

WキーSubdivide Multiで

15を選択

MAKE SEAM

後述

UNLAP

後述

UVマップイメージの移動・拡大

後述

成形Q

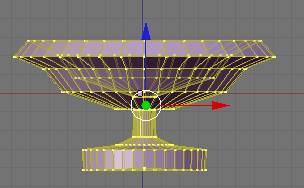

断面から、回転体をつくる

Ans

まず、編集モードで、mesh追加で、平面をつくります。

削除します。

Ctrlを押しながら、左クリック

まっさらになります

テンキー1で、front viewにする

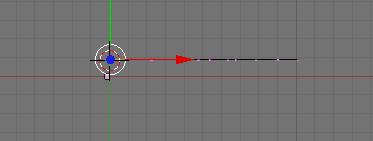

Ctrlを押しながら、左クリックで頂点を追加

中心部分は、閉じずに開けておく

テンキー7で、top viewにする

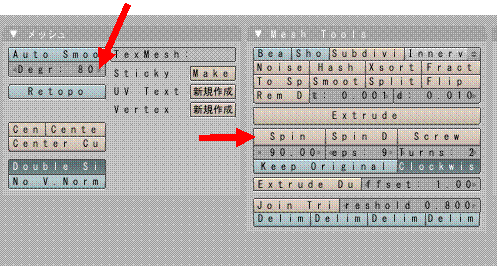

Degr を max80にする

Aキーで全選択センタクする

Spinを4回押す

出来上がり

top view

front view

MAX頂点数をチェックのこと

成形Q

複数の断面図を使ツカってみる

Ans

成形Q

下絵の使い方カタについて　/ Background image パネル

Ans

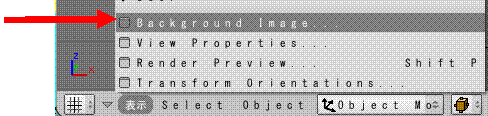

表示　--> Background image…

Blend Size

透過度ド　大きさ

Offset

左右上下の位置

Still

静止画

1キーで正面視野にする

正面以外の視点で下絵を表示する

場合は、Cube/PlaneにUVマップするしかない

下絵に取りたい部分を拡大

Edit mode にします

Ctrl + 左クリックで頂点を置いていきます　大雑把でよし

面

厚み

頂点統合

Ctrl + R

辺分割

参考

鮭の写真下絵を活用した例

成形Q

Bezier Curve（ベジエカーブ）って何ですか?

Ans

微妙な曲面のモデリングの練習にもピッタリです。

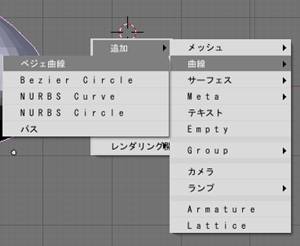

オブジェクトモード　--> 追加　--> 曲線　--> ペジェ曲線

[　ペジェ曲線のピンク色のガイド線について ]

線の端ハシを選択してGキー

-->

曲線のカーブが変化

線の中ナカの点を選択してGキー

-->

曲線の移動

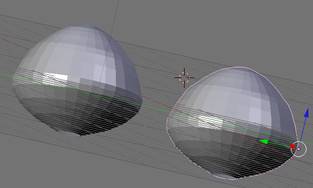

ペジェ曲線をマス目にそってつくり、オブジェクトを移動し、曲面メンの型合わせをします。

成形Q

総頂点チョウテン数はどの様に調シラべるのですか?

Ans

　[ 2.46の場合 ]

■ObjectModeの場合

デフォルトの状態では画面右上に表示されています。

※正確にはUser Preferenceのヘッダに表示されるので、画面構成によって位置は変わります。

項目はそれぞれ

Ve：総頂点数｜Fa：総面数｜Ob：総オブジェクト数 - 選択中オブジェクト数｜La：ランプ数｜

Mem：使用中メモリー量｜レンダリング時間｜選択中オブジェクト名

と表示されます。

※ObjectModeでの総頂点数・総面数は3D画面上の総数になります。

※Modifierを使ってる場合はそれらを適用した状態での数になります。

■EditModeの場合

表示位置はObjectModeの時と同じで

Ve：選択中頂点数 - 総頂点数｜Ed：選択中辺数 - 総辺数｜Fa：選択中面数 - 総面数｜

Mem：使用中メモリー量　編集中オブジェクト名

と表示されます。

　[ 2.47の場合 ]

成形Q

頂点座標をちょっと確認したい?

Ans

3Dビュー上で[N]を押し、Transform Propertiesウィンドウを表示します。

頂点をひとつだけ選択しているときに、Transform Propertiesウィンドウに

VertexX,VertexY,VertexZと頂点の位置情報が数値で表示されます。

成形Q

Set Smooth、Set Solidって何ですか?

Ans

Smooth

Solid

成形Q

Vertex・Edge・Face 選択モードって何ですか?

Ans

頂点

辺

面

成形Q

陰面メン処理って何ですか?

Ans

向こうが見えます

成形Q

Propotional Editingって何ですか?

Ans

Oｷｰを押すと、、、

ON状態

形状選択

<処理範囲の設定>

白い円エンはマウスホイール

任意頂点選択

G -> X --> 左クリック

で拡縮

成形Q

Subdivideて何ですか?

Ans

Templateを使わず、1からやるとき

直訳ヤクで分割

分割することで、頂点を増やします。　これらは、頂点のグリッドとなり、このグリッドを

後で、動かすことで、つくりたい形に変形できます。

スカルプテクスチャの解像度以上に分割すると、スカルププリムには正しく表示されません。

Edit modeでWキー

Loop subdivide

成形Q

Loop選択して辺の移動をしよう?

Ans

Alt + 右クリック

Sキー　or Gキー

成形Q

オブジェクトのコピー、平行コピーって何ですか?

Ans

コピーすると前作業サギョウまでの経過結果を残せます。

オブジェクトモードで、Shift + D

分裂中

バックアップ生成

平行コピー

補助線

成形Q

R(rotate)キーの回転制御って何ですか?

Ans

縦の緑ミドリの線を中心に180度回転カイテンさせるには、

Aキーで全選択センタク

Rキー　+ Zキー

回転させる

Gキー　+ Xキー　で移動イドウ

Z回転軸生成セイセイ

X移動軸ジク生成

成形Q

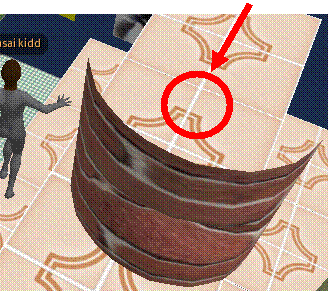

CylinderのCapEndsの非選択センタクって何ですか?

Ans

円柱の上面と底面を消してパイプ状にします。

三角形面をなくす処置となります。

選択

非選択

OFF

Cylinderを使うときは、Cap Endsボタンを非選択センタクにしておこう

向こうが見えましたか?

成形Q

複数頂点を同一面に揃える時は？

Ans

3D Cursurカーソルを合わせる場所にもってく

移動する点をすべて選択

S > X > 0(ゼロ) > [Enter] （X座標値を揃える場合）

（X 方向の高さをスケーリング=0 で高さ0にする。）

UV_Q

UV座標って何ですか?

Ans

平面画像を不規則形状のMeshモデルに貼りつけます。

UV と呼ばれるのは、XYZ の座標値との区別をはっきりさせるためです。

貼り付け

平面の布

meshモデル

頂点というフックがついた布をイメージしましょう

UV_Q

平面データ(UVマップ)って何ですか?

Ans

マッピングの設定

UV展開

UV/Imageエディタ編集

UV情報をテンプレート画像出力

画像をImageテクスチャで読み込コみ貼り付け

UV_Q

Seamって何ですか?

Ans

直訳ヤクで継ぎ目のこと

どの様に、meshをスライスして展開するかを指定します。

UV展開するとき、分割する片を指定して、面のつながりを保ちながら、自動的最適な配列で展開する

Edit --> Edge --> Make Seam

上下4つと側面の1つの辺、9つをSeam

球の頂点の周囲上下と、それらをつなぐ任意の線でSeam

シリンダーの輪の周囲シュウイ上下と、それらをつなぐ任意の線でSeam

(参) SL Viewer上の縫い目メのタイプ指定は、4種類

球形

トーラス

平面

シリンダー

UV_Q

Unlapって何ですか?

Ans

UVマッピングの1つです。

2Dイメージと3D形状間をマッピングする手法です。

3Dメッシュのすべての頂点は「2D UV coordinate」に関連を持ちます。

最終的に「UV window」で「UV coordinate」のグリッドとして表現されます。

Seamを先に済スませておいて下さい。

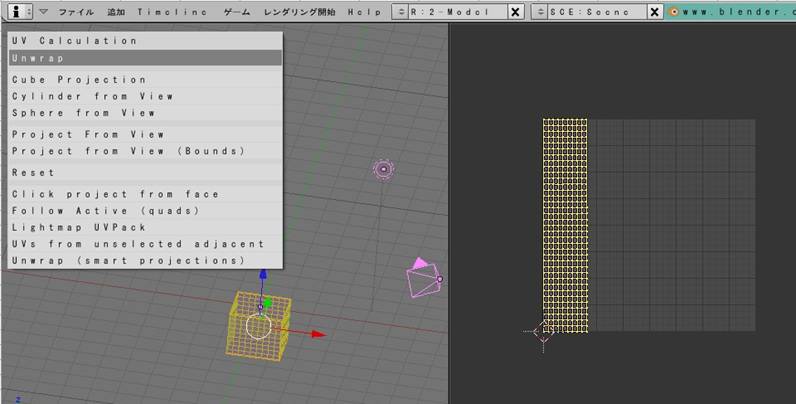

Edit mode --> 全選択　--> Uキー　--> Unwrap したところ

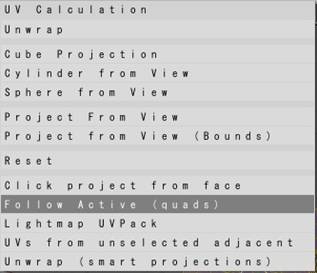

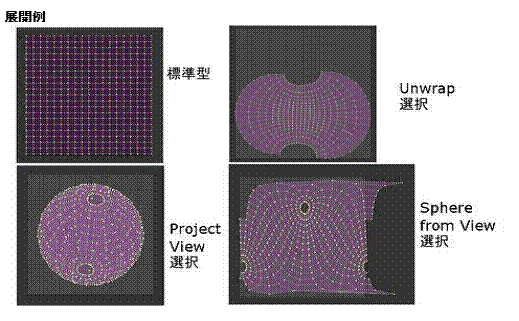

( Unlapの他に展開テンカイ方法は以下の種類があります。 )

UV_Q

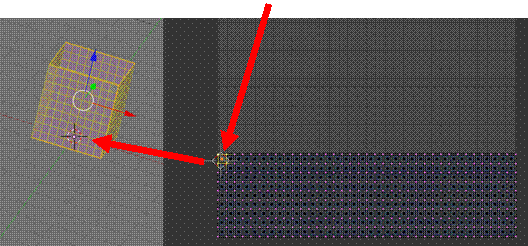

Follow Active (quads)って何ですか?

Ans

Aキーで全選択センタク解除

↓

UV / Image Editor の展開図の任意ニンイの面を右クリック選択

↓

3D Viewの対応する面に3Dカーソルがある

Aキーで全選択センタク解除

↓

↓

Non

UV_Q

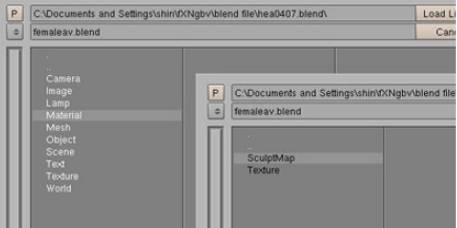

Append or Linkって何ですか?

Ans1

下記記載キサイの3つのmaterial設定セッテイがことさら、難しいなあ、と感じられた方は、

あらかじめ、テンプレート設定されたファイル使うとよろしいでしょう。

ネット上にあるtemplateファイルと名をあげているファイルをOpenします。

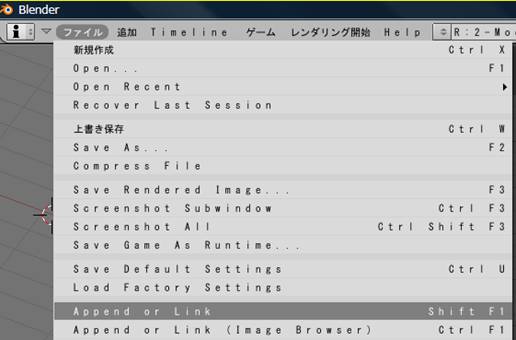

Append or Linkを選択

Ans

hikyounaFile.blend(テンプレートファイルです)選択

MagSL NETで提供中

↓

手抜きだから、卑怯? ---> 秘境でしょ^^;

Materialを選択

煙まくファィルと呼ぼう

↓

SculpMap

133888

Loadする

↓

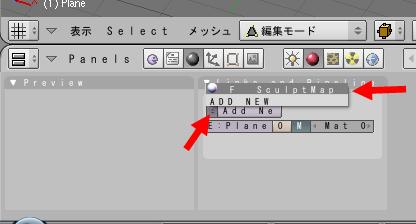

Shading選択

↓

Addnewから、SculptMapを選択

↓

SculptMapと表示されている

Ans2

more information、、、、

セット済のもの借用

セット済のもの借用

UV_Q

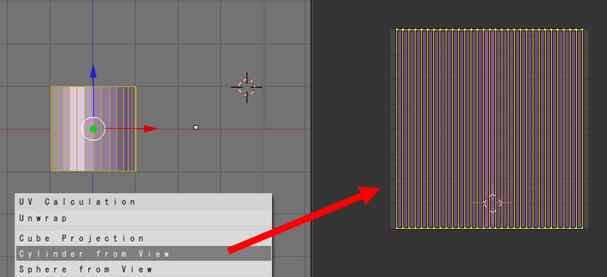

Cylinder from Viewって何ですか?

Ans

ビューでの縦方向ホウコウを軸に、筒状に展開する　展開方法の1つ

UV_Q

UVマップイメージの移動・拡大って何ですか?

Ans1

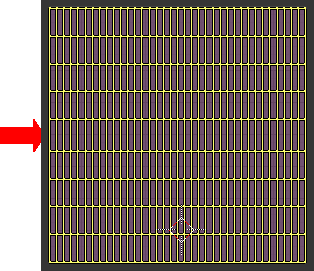

「UV coordinate」を拡大縮小して画像の正方形に合わせます。

動かなくなるまで、拡大します。

枠内ナイに納めて下さい。

移動

拡大

Gキー

Sキー

UV_Q

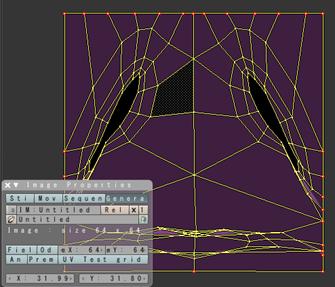

UVマップイメージが崩れてみえる?

Ans

理想としては絡まらないように、可能な限り均等に並べ、きちんと配置します。

UVマップイメージを修正するには?

病巣らしきところを、マウス中ボタンで、イメージエティタの中央にもってきて、、、

テンキーの+キーで、拡大してみます。

ず、、、ずれてる!?

Bキーでずれた辺を選択し、Gキーで移動

直った

UV_Q

ピン止めって何ですか?

Ans

UVを四角一杯に拡大しましょう。

うっきゃーっ

上の辺ヘンのみ選択

Wキー

Align Y

Gキー　上移動イドウ

いってってぇー

左側ガワの辺のみ選択

Wキー

Align X

Gキー　左移動

なにもの!!

右側の辺のみ選択

Wキー

Align X

Gキー　右移動イドウ

Bキーで四角枠ワクにある頂点を全部選択

ピン止め頂点チョウテンは赤くなる

Uvs

その他の部分が赤い点に引っ張られるように展開された

unlap

UV_Q

Uvs のメニューに、チェックを入れる?

Ans

き

スカルプテクスチャはメッシュのUVマッピングの結果になるため、精密に合わせれば出力される

スカルプテクスチャも精密になります。

理想としては絡まらないように、可能な限り均等に並べ、きちんと配置します。

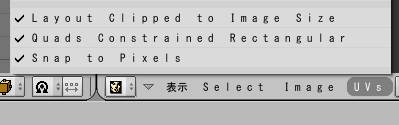

＊チップ：メニューオプションの「UVs」→「Layout Clipped To Image Size」を使えば簡単に出来るでしょう。

Layout Clipped to Image Size

編集を画像・グリッド内に限定する

Quade Constrained Rectangular

四角形の面のUVを長方形のみにする

Snap to Pixels

UV頂点座標が、少数なしの整数となり、ドットにスナップする

UV_Q

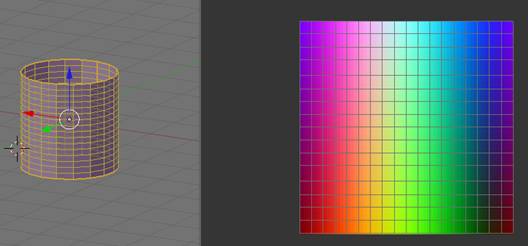

マッピング画像の新規作成って何ですか?

Ans

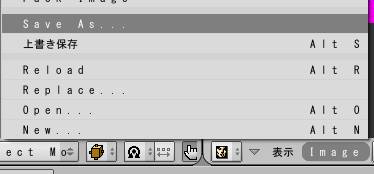

Image --> new --> 画像サイズ　

スカルププリムは、現在、頂点数が32x32に限られています。　いくつかの技術的理由リユウから、UVテクスチャは

64x64をお勧めします。　これよりも、高い解像度を使っても、スカルプとして表示するときは、64x64に縮小されます。

OKボタンを押すと、UVが黒くなる

UV_Q

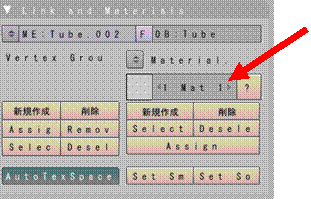

Link and Materialsって何ですか?

Ans

選択中の面に、Material番号を割り当アてます。

F9キーを押します。

Mesh全体のMaterial数　Mat 現在のMaterial番号

現在のMaterial番号に1がセットされる

Adds a new material index

UV_Q

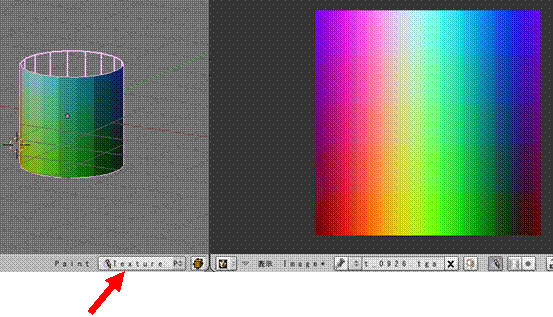

Vcol Paintモードって何ですか?

Ans

通常のシェーディングの代わりに、UVテクスチャを使ってオブジェクトをレンダーします。

F5キーで下のパネルを表示します。

Replace material's colors with vertex colors

マテリアルカラーを頂点カラーに置き換カえる

UV_Q

Textureデータの追加って何ですか?

Ans

Material(質感)に対して、適用する画像です。

Textureボタンが表示されているとき

Textureボタンが表示されていないとき

Shaderボタンを押せば、表示されます。

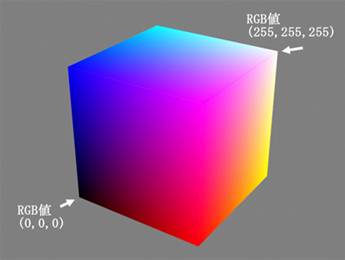

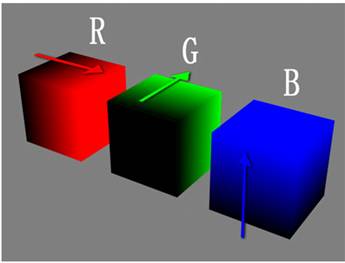

RGB用に3スロット使

Material毎に、Textureデータへのリンク

を設定でき、上から下へ評価されます。

Texture type は、blendを選択

blend以外でも可?

UV_Q

Map inputパネル、Map toバネルって何ですか?

Ans

F5キーを押します。

Textureデータが3つ追加されていますか?

現在使用中のスロットには、テクスチャの名前　Tex が表示されており、チェックマークは、有効であることを

示しています。

Map input(2)

マッピング方法の設定、位置、方向、大きさを設定

Map to(3)

色、輝度等トウの使い方設定セッテイ

このとうりに鵜呑みでやる^^;

Textureタグ

Map input(2)

Map to(3)

Orco : オブジェクトローカル座標を使う

Col : テクスチャカラーが色に影響する

Flat : XY面からのみ投影

RGBスライダー

X : 軸の変換?

Add : 加算合成する

UV_Q

スカルプトマップの原理って何ですか?

Ans

スカルプトマップで制御するのは、オブジェクトの頂点位置の情報

3D空間の座標をそれぞれ R=X, G=Y(奥行き), B=Z(高さ) に対応させいる

R,G,B値それぞれ0～255までのグラデーションを作り、立方体の対応する座標軸を表すようにマッピングしてみたのが次の画像

この３チャンネルのマップを加算合成したマテリアルを適用し、それを元の32×32セグメントのメッシュのUVで開く（ベイクする）

UV_Q

Texture Painting モードって何ですか?

Ans

マッピング済のオブジェクトに、新たに、汚しをいれてみましょう。

Texture Paint Mode

3D view側をTexture Paintモード

image editor側のペイントアイコン

を押す

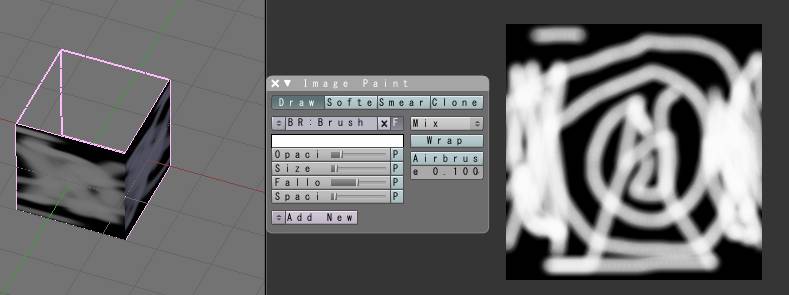

Cキーを押すと、Image Paint パネルが出現する。

3D View側をTexture Paintモードにして、落書きしてみましょう。

UV_Q

Bakeって何ですか?

Ans

Meshオ゛ジェクトの面に対応するテクスチャ上のUV情報を焼き付ツける

UVイメージに、テクスチャーを出力(焼く)

「Edit Mode」のままBAKEボタンを押してもBakeされます。

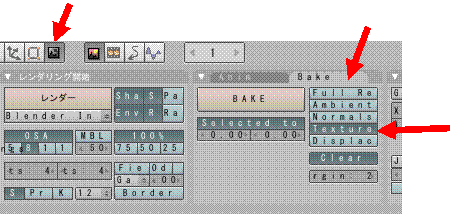

F10キー or Sceneボタン

Bakeタグ

Tectureボタンをon

Seanボタンを押す

↓

Bakeタグを押す

↓

Textureボタンを押す　 (ONする)

(「Ambient Occlusion」モードを使用すれば、明るさや色のテクスチャを出力することができます。)

↓

BAKEボタンを押す

↓

Image 保存　tga

UV_Q

Bakeボタンを押したら、ERRが出た?

Ans

Texture Painting モードで落書きしてみて下さい。

補ホQ

逆BAKEって何ですか?

Ans

TGA --> MESHモテ゛ル

補ホQ

tgaファイルって何ですか?

Ans

Truevision Graphics Adapter

トゥルービジョン社（現：ピナクルシステムズ）社のラスターグラフィックのファイルフォーマット

ラスターとは　--> ピクセル画素の集アツまり

イメージ処理

ベクターとは --> ベクトル画像

拡縮チヂミが得意

CAD 　/ 文字

Alpha channelとは?

一般的な画像データの場合、輝度で分けるとRGB(赤・緑・青)の３つの層に分解することができるが、

これに加えて「第4の層」として「透明度」（他の画像などに重ね合わせた場合に有効になる）を表現するための層

内部にアルファチャンネルを内包できる画像データ形式としては、32ビットBMP(DIBファイル)・PNG(24ビット＋α)

補ホQ

圧縮ノイズって何ですか?

Ans

tga --> jpg2000

サーバーによっては、スカルプtgaファイルのアップロードが出来ない場合がある

送るテクスチャの画像形式はtgaが一般的ですが、サーバーに保存される段階でjpg2000に変換されます

そのため、この時の圧縮ノイズによる誤差が生じます

送られたテクスチャ画像は最も近い２の累乗に強制的に大きさを変えられます

500×500ピクセルの画像は512×512ピクセルになるという事です

初めから２の累乗の大きさで作って送れば良いという事です

うれしい^0^/、upload料金L$0です。

補ホQ

閉じていない形をTGAアップロードするとどうなりますか?

Ans

アバター視点により、見えない部分が出来てしまいます。

反対側に廻マワればみえる

成形Q

左右対称について

Ans

S --> X --> O

コピー

Shift + D

X軸平行ヘイコウ移動

G + X

移動中

移動後

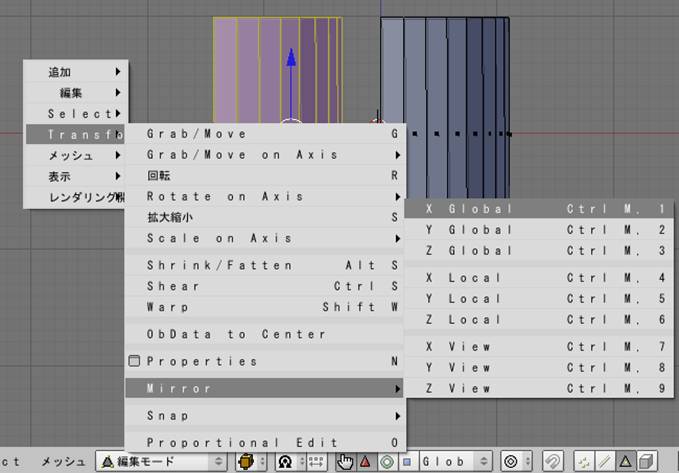

Transfer --> Mirror --> x global

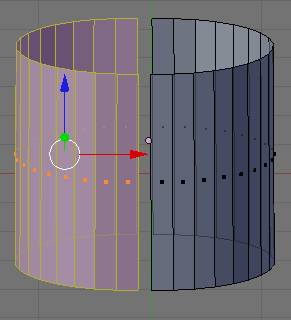

左側ガワに反転クローンが生成された

拡大してつなぎ目をチェックする

合わせ目メ重なった点を1つにする

Remove

補ホQ

テキスチャーの間接照明効果

補ホQ

フリースクリプトって何ですか?

Ans

http://supernatural.slmame.com/e15426.html

円形複製スクリプト

鏡面スクリプト

補ホQ

Blenderでタブレットを快適に使うためのスクリプト

Ans

http://blog.livedoor.jp/lab1092/archives/51178496.html

toolQ

Prim.blenderって何ですか?

Ans

toolQ

Sculptie Importerって何ですか?

Ans

Blender Python Scripts for Second Life Primitives

DominoさんのBlender Sculptie Import & Export Scriptsはその名前の通り、

スカルプテッド用テクスチャの読み込み/書き出し機能をBlenderに追加するスクリプトです。

それに加えて、スカルプテッド用のメッシュ(Sphere(球体)、Torus(チューブ)、Plane(板)、Cylinder(円柱))を

[Add - Mesh - Sculpt Mesh]から呼び出せる機能もついてきます。

2.47の場合は、latest Pyson2.25をインストールし、Blenderにpathセットすればよいが、動作不全です。

2.46で使用しましょう。　ちなみに、2.45では動作不可とのこと。

インストール先 :

Windows XP: c:\Program Files\Blender Foundation\Blender\.blender\scripts

C:\Documents and Settings\USERNAME\Application Data\Blender Foundation\Blender\.blender\scripts

Windows Vista: C:\Users\USERNAME\AppData\Roaming\Blender Foundation\Blender\.blender\scripts

インストール内容 :

Sculptie Importer のscript位置をセットする

を使用した場合、script位置はリセットされるので

再セットする

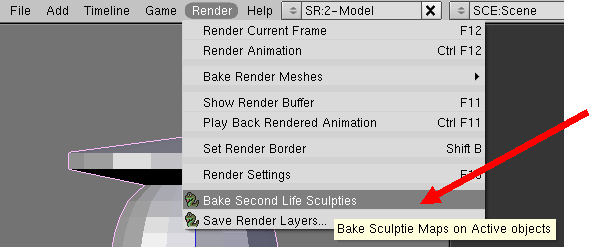

Bake Second Life Sculptiesは、template以外からだと、errとなる

オブジェクトを選択してから押す

toolQ

2.47で、Sculptie Importerが動かないですが?

Ans

Sculptie Importerが、Menu位置でバッティングしており、起動不能??^^;

対策1

Python252をインストール

Blender起動時ジに、下記メッセージが出れば、ok !!

対策2

Sculptie Importer のscript位置をセットする

残念!! 動きません。

toolQ

ConvertToSculptって何ですか?

Cattakaさんが作られた、ConvertToSculptです。

Cattaka's Laboratory - SecondLife/Conv2Sculpt

3Dオブジェクトをいきなりtgaで保存すると頂点がずれるので、

一度x3dで出力した後に画像に変換する方式になっています。

補ホQ

他のCGソフトのデータ形式

Ans

File --> import

ScalpMapのTGAファイルをImportして、meshモデルが出現しました。

いぇぇい^^/

CADデータ　調査中

アニメーション・ポーズについては調査中

http://blog.innx.co.jp/2007/10/38/

Qavimater　調査中

参考

SecondLife で CAD/CG 立体画像を表示する

SecondLife 上で､任意の3次元 CAD など異なるｵｰｻﾘﾝｸﾞｿﾌﾄｳｪｱで作成した立体画像を

合成するﾃﾞﾓﾝｽﾄﾚｰｼｮﾝを､ｹｲ･ｼﾞｰ･ﾃｨｰ（KGT）が行っていた｡

この技術開発が完了すれば､SecondLife の画面で実際の CAD や CG ﾃﾞｰﾀを立体視した設計会議を､ﾊﾞｰﾁｬﾙでできるようになる｡

参考

PDB --> OBJ

pdb2blend converter

scriptの実行方法

参考

Blender to SL BVH Animation Exporter

http://jacek.meratalk.com/2008/05/19/blender-to-sl-bvh-animation-exporter/

補ホQ

Animated Sculptiesって何ですか?

Ans

UVmapをパラパラ漫画の要素で次々に適用させることで、アニメのように見せてるわけですね

YouTube - SL Animated Sculpties

補ホQ

blendファイルの収集の仕方は?

Ans1

他の方の作品を観ることで、

勉強になることは多いでしょう。

ネット上にあるBlend形式ファイルの検索方法を紹介します。

1.Blender filetype:blend コピーしてください

2.Googleのトップページへいき Blender filetype:blendをペースト

3.ウェブ全体から検索の設定を確認後検索

以上でOK。

Ans2

Models - Blender for Architecture

補ホQ
