■SHARP X68000 XVI Compact風 外付けHDDケースの製作の続き
![]() 今思うと「脚ユニット」がないと寂しいですね。 |
2011年に、市販品の外付けHDDの表面だけを、 ←X68000 XVI Compact風に仕上げました。 詳しくはコチラ 当時は、簡単に素早く仕上げたかったので、 ただ、最近になって更にCompactっぽく |

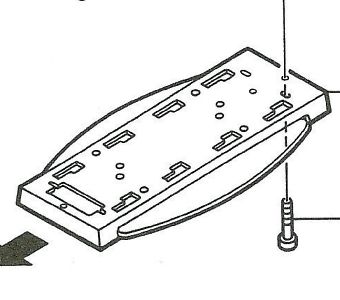

![]() 「脚ユニット」 (サービスマニュアルから抜粋) |
---------------------------------------------------------------------------------
▼製作開始▼
XVI Compact風の表面パネルは、黒く塗装するのが面倒だったので黒ベークライト板にクリアー塗装だけしましたが、
今回は、形状の関係で黒く塗装しないと出来が悪くなりそうだったので、FRPで作ることにします。

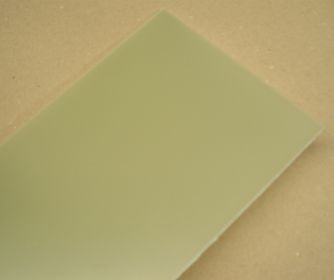

![]() 3mmのFRP板を使って作業します。 |
![]() HDDの底と同じ寸法にPCBカッターでカットします。 |

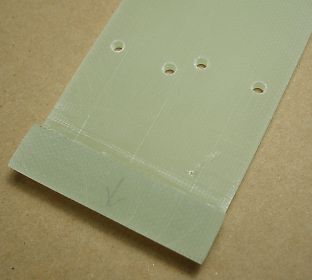

![]() 前後に細いFRP板を接着固定します。 |
↓

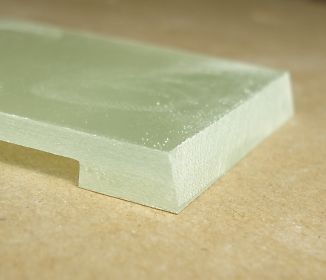

![]() 角の部分を丁寧に斜めにしたいのでヤスりの棒で削ります。 |

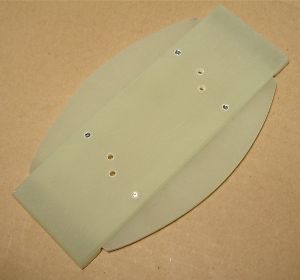

![]() パーツを固定する為のネジ穴を作ります。 |
↓
左右に飛び出ている半月状のパーツを作ります。

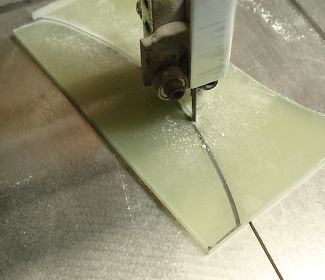

![]() 手書きで書いた線を元にFRPをカットします。 |

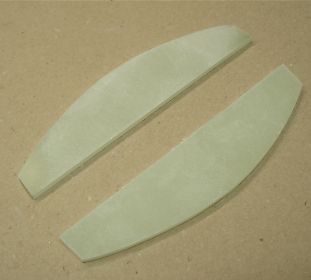

![]() 左右対称に同じ形状を作ります。 |

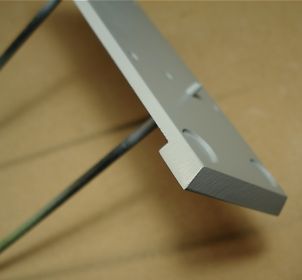

![]() ネジが飛び出ないようにザグリ加工をして・・・ |
↓

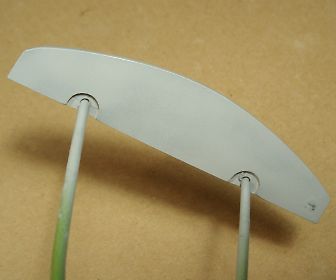

![]() ネジ止めするとスタンドっぽいデザインになりました。 |
![]() 裏側はこんな感じです。 |
![]() 内側でネジ止めするとこんな感じです。 |
↓
▼塗装▼
他のケース作りで余っていた塗料を使って塗装します。
ただ、艶消し剤とクリアー塗料は終わってしまったので、サフと黒塗装のみです。
![]() サーフェイサーで下塗りします。 |
![]() 半月状のパーツも同様に塗装します。 |
↓
![]() 数回、黒塗料で重ね塗りします。 |
![]() 見えなくなる裏側の部分も塗装します。 |

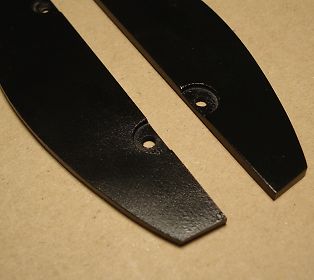

![]() 半月状のパーツも黒く塗装しました。 |
↓
![]() 薄手のゴムシートを用意して・・・ |
![]() 今回作ったパーツにゴムシートを貼り付けします。 |
![]() HDD側に両面テープを貼ります。 |
↓
![]() 底の部分に今回作ったパーツを合体させます。 |

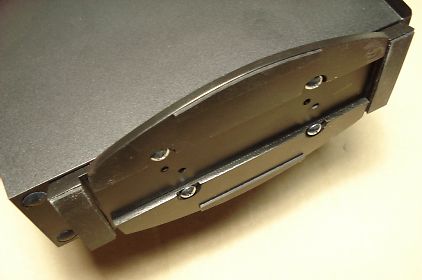

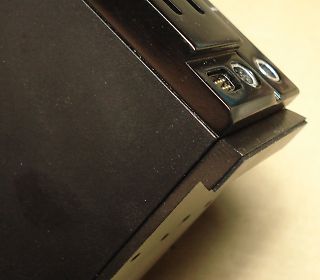

![]() 更に、半月状のパーツをネジで固定したら脚ユニットの完成です。 |
------------------------------------------------------------------------------------
■完成■
塗装の硬化に時間が掛かっただけで、FRP製作は難なく進みました。
同機種の外付けハードディスクが3〜4個あるので、全て同じX68デザインにしてみたいですが・・・
他の工作が中断中なので、おいおいにします。

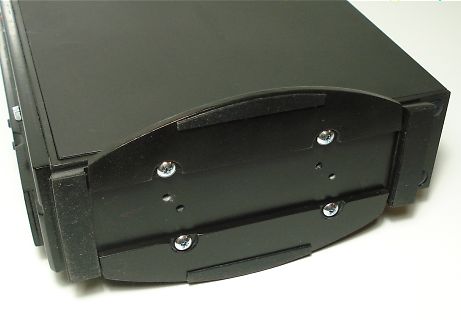

![]() 脚ユニットを取付けたことで、 HDDケースが安定して置けるようになりました。 |

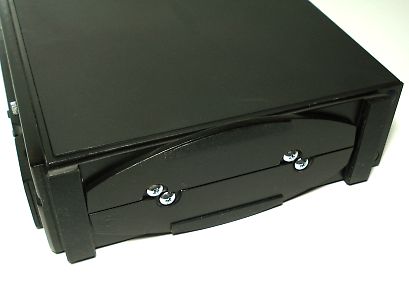

![]() 本物と同じような構造で作っているので、 2パターンのデザインが楽しめます。 |

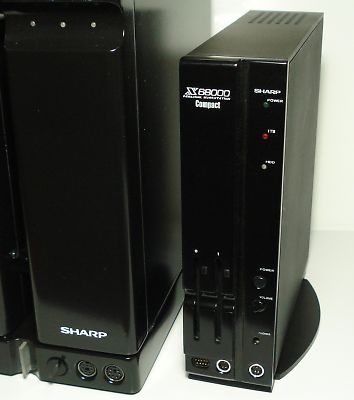

![]() X68風Windowsパソコンと一緒に記念撮影 |

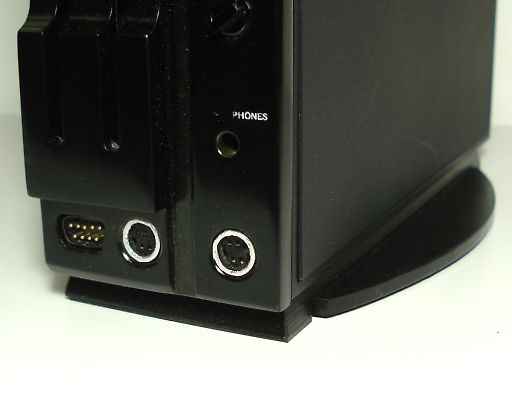

![]() スタンド部分は追加製作して正解でした。更にXVI Compactっぽくなりました。 |
製作費用は、所有しているパーツだけで完成したので追加費用はゼロでした。 自己満足度★★★☆☆
-------------------------------------------------------------------------------------------------------------
