■マスターシステム風、ゲームギア製作への道のり3
▼ゲームギアと配線▼
ゲームギアからRGBの元となる信号と音声を取り出して自作した基板に配線をします。
![]() SEGA 315-5377周辺から信号を取り出し。 |
![]() 赤く印をしてある部分は半田付けするポイントです。 |
![]() 「T8/T9」は音声が出ているポイントです。 |
↓

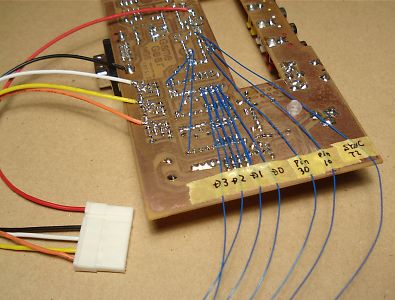

![]() ラッピング線を使って仮配線して動作チェックします。 |
![]() ゲームギア側も後々取外すので大雑把な作業をしています。 |
↓
|
![]() |
←1番初めに映したのは「スペースハリアー」
何か色が変?? 3枚の写真はブラウン管の画面を |
![]() 改善後のWoody PoPは綺麗な色合いに・・ |
![]() S端子、ビデオ端子共に問題なく動作 |
マスターシステム(マーク3)のコントローラーを自作した基板に接続して、ゲームが遊べるか、
連射機能が動作するかチェックしたら、全く問題なく動きました。(想像より自作した回路の消費電力が高かったですが・・・)
ただ、ゲームギアのソフトは「スタート」ボタンを使用する回数が多いので、後日、コントローラー側にスタートボタンを追加する予定です。
↓
▼ゲームギア基板の加工の続き▼

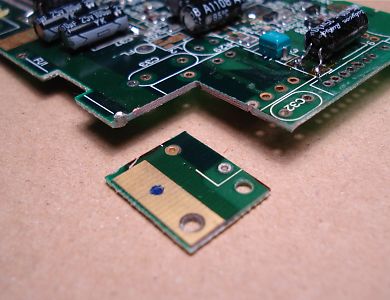

![]() SEGA 8DIN端子がゲームギア基盤に触れて邪魔なので、 ゲーム基板側の冷陰極管用、インバータ部分の基板をカットします。 |
![]() ゲームギアは四層基板でした。 下手にカットすると動かなくなるところでした。 |
↓
![]() |
ゲームギア側の基板をカットしたことで、 自作した基板と、カードエッジ部分など、 丁度良い高さに収まるようになりました。 それにしても・・・ |
↓
▼ゲームギアカードエッジコネクタの延長▼
ゲームカセットを上部から入れる構造にしたことで、フラットケーブルを利用してカードエッジコネクタを延長します。
![]() aitendo@shoppingで購入したFFC変換基板を利用します。 IFB-FFC(0.5)45PとFFCフラットケーブル (20Pタイプも一緒に手配しました) |
![]() 0.5mmピッチは半田付けするには大変そうな細かさですねぇ〜 今回は完成品を入手したので、後はカードエッジにコツコツ配線すれば出来上がります。 |
↓
![]() 厚紙を使って基板を固定する部品を検討します。 |
![]() こんな感じに固定が出来れば理想です。 |
![]() 裏側から半田付けが出来るスペースも確保しています。 |
↓
厚紙で作った形状を元にFRP板でカードエッジコネクタとピッチ変換用の台座を作ります。
![]() 薄いFRP板を使って加工します。 |
![]() PCBカッターを利用して、スパッとカット。 |
![]() ハイソフトキャラメルサイズのFRPに穴あけ |
![]() そのFRPに3mmのネジ穴を作ります。 |
↓
![]() 加工が終わったFRPのパーツ |
![]() 接着剤で固定します。 |
↓
![]() カードエッジとFFC変換基板と合体 |
![]() 裏側はこんな感じです。(未配線です) |
↓
![]() 見た目に変化がありませんが、45本の配線完了 |
![]() ポリウレタン銅線を使用して1本づつコツコツと半田付けしました。 |
↓
▼ゲームギア基板にもFFC変換基板を取付け▼
![]() ゲームギア基板側も同様に、FFC変換基板を取付けて半田付けしました。 |
![]() 片側はピンヘッダ(オス)の利用で半田付けは簡単でしたが・・ |
![]() 逆側はピッチが合わず、全てポリウレタン銅線で配線しています。 |
↓
▼+5V電源の追加▼
当初の予定より5Vの消費が多かったので、更に3端子レギュレータを追加します。
![]() アイロン利用で基板を製作 |
![]() 放熱板も取付けて完成 |
![]() 裏側はこんな感じでシンプルです。 |
全然完成するような作業に辿り着きませんが、もう少し面倒な作業を繰り返せば完成するハズです。
この続きは「マスターシステム風、ゲームギア製作への道のり4」で紹介します。
-------------------------------------------------------------------------------------------------------------------------
