■リヤバンパー製作への道のり

エアロパーツを取外したらリヤバンパーの横部分が合わなくなったので、８２年製風のバンパーを自作することにしました。
(完成している本物かレプリカのバンパーを入手しようかと検討もしましたが、「ある」機構を搭載したかったので自作しました)　

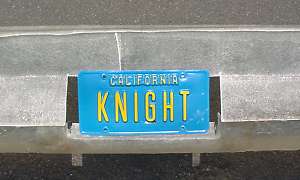

↑これが今回作るリヤバンパーです。
(写真はナイトライダーからキャプチャしたモノです)

リヤバンパーまで自作するとは・・・完成はまだ先のよーです。

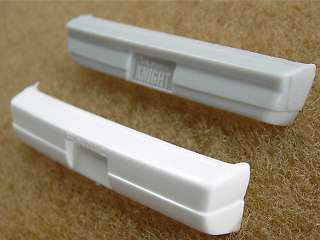

↑上が８２年製のバンパー(ナイトライダープラモより)
下側が現在使用している８８年製のバンパーです。
８８年製は標準でエアロが装着している関係で
リヤバンパーの下側が多少広がっています。

プラモくらいしか８２年製のバンパー資料がないので、プラモと同じバンパーを作ることにします。

--------------------------------------------------------------

▼早速製作開始▼


ＦＲＰ溶剤も何回お世話になったことか・・
固まるのが夏場は早いので
ＦＲＰを小分けに作っています。

今回はローラーなど新規に購入しました。

↓

これは今まで使っていた８８年製のバンパーです。

バンパー上側は８２年製と似ているので
ＦＲＰの「型」として利用することにしました。

↓

１００円ショップで買ってきた「塗装用・保護テープ」を利用
マスキングテープにビニールが３０ｃｍ程付いているので結構便利です。

ナンバープレートは、既に取外し済み

↓


ＦＲＰを貼り付ける部分は普通の塗装用マスキングを使いました。
ＦＲＰが後から取外しし易いようにワックスも塗ってあります。

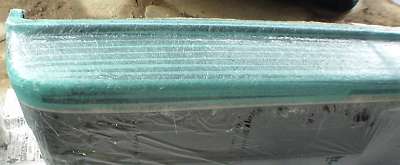

水色にマスキングしている部分がＦＲＰにする部分です。
マスキングを大量に使用しています。

↓

ガラス繊維をバンパーの寸法に切断
長さが足りないので２枚使ってます。

↓


ローラーを使ってＦＲＰをペタペタ貼り付け中
空気穴が無いように気を付けながらの作業です。

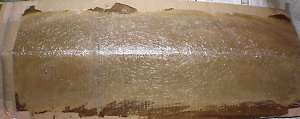

写真では解り辛いですが薄くＦＲＰが貼られてます。
角の部分も綺麗に加工中〜

↓

上部分が固まる間に、８２年製で特徴のある「くの字」に曲がった部分を作ることに・・・

本物の寸法が不明なのでプラモを参考にしながら
曲がり角度を決定！殆ど適当な角度ですが・・・
「型」にしたのは、硬めのダンボールです。

↓


先ほどと同様にローラーを使ってＦＲＰをペタペタ中〜
１時間程度で殆ど固まりました。
写真は、ダンボールから取外しした後です。

↓


一番初めに作った「上部分」と「くの字」部分をＦＲＰを使って合体、
グラグラしないようにガムテープで固定しています。
金属ローラーで空気を追い出しながら角を綺麗に加工中〜

↓

全体の写真です。
部屋で作業するには大き過ぎる物体です。
ガムテープで角度を固定中。

↓

硬化させる為に、日向ぼっこ中〜

↓


下側と左右の部分は、まだ完成していませんが、
それらしいバンパーになりそうです。
ナンバープレートを固定する凹みも後日作ります。

↓


前回と同様にマスキングしてワックス塗って
ＦＲＰをペタペタ貼付けしました。
次に下側の部分を作ることに・・・

今回も８８年製のバンパーから、ちょこっと型を取らせてもらいました。
実際には下側は８２年製とは違うのですが、
後でＦＲＰ加工をして何とか似せようと計画中〜

↓

８８年製バンパーからパコっと取外しした下側のパーツ
このままでは幅が長いので１０cm程度切断してから使用します。

↓


まだまだ、ガムテープ固定で細かい部分は未完成です
何か形が変な気もしますが・・
１万円程度で出来た低予算バンパーとしては良い出来では？と、
自分に思い込ませながら続きの製作をします。

↓

下側のパーツの位置が決まったので
ＦＲＰを使って貼り付けてみました。

↓


角度の微調整をする為に、トランザムに仮止め
この作業の繰返しが数日間続いています。
バンパー全体の写真
前に比べれば、それらしい形になってきました。

↓


ナンバープレート部分のハサミを使って切断
後日、枠を作って奥行き感を作る予定〜
ナンバープレートを照らす電球を作る部分を考えないと、
現在の状態だとスペースがないよーな感じになってしまいます。

    ↓


地道に角の部分のＦＲＰ面積を増やして
あともう少しで大体の形が出来ます。
何とか角が出来ましたが・・　ちょっとヘンな形です。

↓

全体の写真、

何か雰囲気あるよーな感じはしますが・・
何かヘンですねぇ〜

↓


もう１枚ガラス繊維を使って厚くします。
ナンバープレート部分の枠も製作
型は定番？のダンボールです。

↓


久々のサフェイサー、この下塗りが一番楽しかったりします。
それにしてもムラがあり過ぎなバンパーです。
サイドパーツも一緒に製作中です。

↓

何とか変な形のバンパーが出来ましたが・・・
下側の形状が適当過ぎた為に、どうしてもナンバープレート部分に無理が出てくるので、下側を作り直すことにしました。


中途半端に出来上がっていた部分を切断後の写真
２ｃｍ程度高さを短く調整してみました。

↓


角の部分が上手く合わなかった理由は
下側の形状だったよーで、修正後は何とかそれらしくなりました。
まだ、微調整はしていませんが、
角を研磨し続ければ完成しそーです。

後日、研磨する予定〜

--------------------------------------------------------------------------------------
