◆ ダッシュボード製作への道のり　６◆

ここまで無駄に同じことを繰返すとは思いませんでしたが・・・段取が悪いですねぇ～
未だに完成しないダッシュボードが、いつになったら完成するのか教えて欲しいものです。

エアコンのダクトを取付ける為にブラウン管サイズを６型にしたのですが、
やっぱりサイズの小さいのが納得できずにナイトライダーと同じ９型ブラウン管に変更することに・・・
(数年前にダッシュボードを再加工したのが無駄にに終わってますが、気にしないことにします)

■ブラウン管取付け再加工■

今回、購入したのは、日立リビングサプライ
１０型カラーテレビ C10-SK2

ＤＣ１２/２４Ｖ対応でブラウン管が
平面では無いことで採用しました。
(ソニーのトリニトロン管でも１０型はあったのですが
縦方向が平面だったので断念しました)

今の時代に、新品・小型球面ブラウン管ＴＶで
９型ってのを探すのは難しいですねぇ～

▼早速分解▼

高圧部分に気をつけながら分解

ダッシュボード側の取付け穴を加工する為に
ブラウン管だけにしました。

↓

左側が去年まで取付予定だった６型トリニトロン管
右側が今回使用するブラウン管(１０型)
こう見ると全然大きさが違いますねぇ～

１０型のブラウン管を実際には
９型サイズしか映さない(見えない)ようにするので
マスキングで印をしてあります。
(１インチ分だけ無駄になります)

↓

ブラウン管の奥行きの関係で、トランザムのダッシュボードパーツが邪魔になるので、周辺部分を分解してみました。

取外の出来るパーツは全て外してみました。
ここまでくると廃車寸前って感じの写真です。

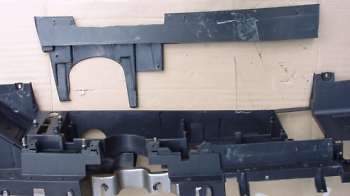

これが外したダッシュボード周辺パーツです。
エアコン系のパーツが結構場所を占拠していたよーです。

↓

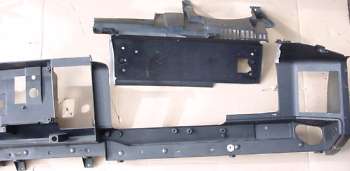

ナイトライダー用のＦＲＰダッシュボードと
トランザムの取外したパーツを試しに合体、
無駄な部分は削って空間を作りたいので検討中～

ブラウン管モニターの後側が予想以上に邪魔です。

↓

アナログメーターの上部分がデジタルメーター系の
基板の邪魔になるので切断するとこに・・・

こんな感じに切断しました。

↓

アナログメーターと高さが同じになりました。
これで、アナログメーターを取付けた状態で
デジタル基板を取付けても邪魔になりません

↓

助手席側も同様にスペース確保するため
切断する部分をマーキング

こんな感じに切断

↓

試しに、トランザムに固定して確認中

助手席側は結構スペースが出来ました。

↓

ずーっと前に作った「枠」は６型用だったので、再度作ることになったのですが、
型となる素材が見つからなかったので、車のパテを大量に使って作ってみました。

先ずはバラバラにパーツ作り

合体させて枠の完成？

↓

何か寸法を１cm程度間違ったよーで
ワイドモニターっぽくなってしまいました。
仕方が無いので切断、

もう一度パテ盛りして
大雑把な形は完成！！

↓

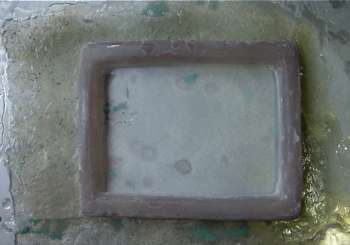

完成した型にＦＲＰをペタペタ貼り付け

２時間後、取外し・・・
ワックスを塗ってあったので
綺麗に取れました。

↓

こんな感じの枠が出来ました。
(まだ、未研磨状態です)

試しにブラウン管に取付け

↓

厚みを追加する為に
もう一度、型に入れてＦＲＰ加工

２回目の加工後の写真です。
結構、丈夫な枠が出来ました。

裏側は、こんな感じです。
ＦＲＰで全てを埋めると重くなるので
空洞になっています。

↓

枠が完成したので、
枠周辺の加工をすることに・・・

←写真は既にＦＲＰで加工中です。

↓

結構、綺麗に周辺部分が出来ました。

裏側はこんな感じに、スッキリしています。

↓

ダッシュボードのモニター部分の高さ調整をする為に
下部分を切断しました。
数年前に同じ作業をしている気が・・・

切断後、モニターの角度・位置調整中～

↓

ビデオからキャプチャーした写真と見比べながら
本物との違いを探しながら検討中～
(モニター枠の下側は、まだ未加工です)

ダッシュボード上からの写真
モニターの枠がダッシュボードから
はみ出るのが正解のよーです。

▼ダッシュボードの形を修正▼

何か角度が違う～

こんな部分は、早くに気づいて良いのでしょうけど、
モニターの枠を取付けるまで違いに気づきませんでした。

ダッシュボード上面が
右下に傾いているので、枠をそのまま取付けると
モニターが斜めになってしまいます。

↓

早速、角度調整する為に研磨して
ＦＲＰで修正しました。

↓

凄～くＦＲＰを追加して
高さ調整しました。

1cm程度は高くなっています。

↓

未研磨状態の写真

斜めになっている角度は調整できました。
まだ、未加工なので綺麗ではないですが・・・

↓

パテ盛りをして凸凹を埋めています。

パテが寒くてぜーんぜーん乾かないので
1,480円でゲットしたヒーターで
強制的に固めています。

↓

モニター部分の底板をＦＲＰで貼付け、
ガムテープとダンボールで
動かないように固定しています。

モニター部分の穴は
未加工なので汚いですが気にしないでください。

▼モニターの枠部分の加工▼

モニター枠部分が製作途中だったので
形を整える為にパテ盛りをしました。

写真はブラウン管に固定しています。

↓

全パテをしたので、
後の研磨が大変そーです。

↓

表側
まだ未研磨状態

裏側

↓

少しづつ研磨して、それらしい形に・・

更に角部分を強調した作りに変更

↓

殆ど完成したので、下塗り塗装

まだ修正部分はありそうですが
ダッシュボードと合体した後に修正予定

▼モニター枠周辺のダッシュボード再加工▼

モニターの枠が完成したら、枠周辺のダッシュボードの形状に矛盾点が出てしまったので加工することにしました。

この部分が何か不自然な形状をしているみたいで
モニターの枠を取付けると不自然になります。

角度と柱の部分の位置を調整する為に・・・

↓

ＦＲＰとパテを利用して
モニター部の左側を再加工中～

もうちょっと微調整をしたら、
この部分は完成になります。

------------------------------------------------------------------
