デジタルパネル製作への道のり６

これが最後のデジタルパネル製作「回転計部」です。
温度計・油圧計などのトランザムとして必要な計器も、このパネルで表示させます。

　←今回作るデジパネ部はコレです

曲線のＬＥＤ配置が結構大変そーですし
計器の表示精度を上げるのが難しいかも・・・

(写真は本物からキャプチャしたモノです)

　スピード計と一緒に下側の基板だけ製作していたので、先に作ることに・・・
ただ、他の部分は回路設計を全くしていなので、スピード計が完成したら続きを製作する予定

既に穴あけ済み(表側)

「Ｐラックス」スプレー済み(裏側)

これがスピード計と一緒に製作した
回転計の下側基板です。

今回も１枚では収まらないので２枚する予定

ちなみに、この基板だけで
デジタル数字表示が可能になります

40PINのソケットを大量に購入

切断したい部分のピンを外す

ニッパーで適当に切断

ヤスリで角を綺麗にして完成
丁度このサイズがＬＥＤにピッタリ

先ほど作ったソケットも
利用しながらＩＣソケットを半田付け

本当だと抵抗などの低いパーツから
半田付けするのが普通なのですが・・・

殆どのパーツを半田付け完了
(あと２個だけパーツが入手できていない)

基本的な回路がスピード計に似ているので
半田付けは結構早く出来上がりました。

回転計(数字部)のみの完成ですが
電源を入れて動作チェック！

「００」と表示をして完璧です

←今回はこの部分の製作を・・・
(写真はビデオからキャプチャーした本物です)
「緑」「黄」「赤」が各１１個づつあると思われます。
(実際には赤色は１０個しか見えませんが・・・)

今回のＬＥＤバーは、今までの作ったモノと違ってＬＥＤの数が多いので、本当に綺麗にレベル表示するか心配だったので
回路図が完成した後、実験ボードを利用して動作実験をしてみました。

こんな感じに出来上がった実験回路
(実験中なのでＬＥＤは適当なモノを使っています)

信号を入力して３３個のＬＥＤを点灯中～
何も問題無く１回で成功！(結構順調に出来上がりました)

実験が成功したので、
早速、パターン設計を・・・

回転計の回路図は全てが
完成しているワケではないのですが
出来上がっている部分だけ先に作り始めました。

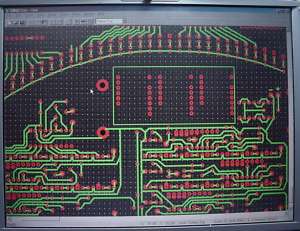

←パソコンでパターン設計をしている写真です
まだ、製作途中なので大雑把な配線です。

←今回は計器部の製作
燃料計や油圧計などの走行時に結構重要な部分、
正確な表示が出来るようにしたいですねぇ～

燃料計などの回路を実際に動作実験をしたのですが、
思った通りの動作をしてくれなくて残念な結果に・・・
修正しても無駄っぽかったので、もう一度回路を考えてみました。

２～３週間費やし実験を繰返して何とか動作するようになりましたが、
こんなにこの部分が苦労するとは思わなかったです。

パソコンでパターン図製作中～
回転計は結構基板スペースに余裕があるので、
予想以上に設計が楽でした。

ただ、動作実験をしていない部分もあるので
本当にこの回路で動くか心配ですが・・・
まぁ、先のことは考えるとキリがないので
作ってみることにしました。

この工程まで辿り着くのには
結構時間が掛かりました

プリンターでパータン図をプリントアウト中～

今回もサンハヤト製の
「インクジェットフィルム」を使用して印刷

印刷後、ずーっと前に作った露光ＢＯＸを
利用してポジ感光基板を露光、

ケミカルランプを３本から４本に増やして
ランプの間隔を狭くしたので露光時間が
半分以下に短縮できるよーになりました。

露光後、現像→エッチング
(作業が忙しく写真がありません)

露光BOXを改善したとこで
全くムラの無い基板が出来ました

先日購入したＰＣＢカッターを利用して基板を切断

いつもながら大量の穴あけ作業です

小さい基板は温度センサー用です
ドリルで穴あけ中～

全ての穴あけ加工が終わりましたが・・・この基板で本当に動作するのかぁ??	センサー用の基板は予備も含めて４個作りました
	半田面は研磨後、Ｐラックスで酸化防止をしました

-------------------------------------------------------------------------------------
