■車載ゲーム機 現在製作中・・・
マイケルも興奮する?ゲーム機を搭載することに・・・
![]() |
![]() |
使いづらそうなコントローラですねぇ〜 |
コントローラー部の拡大写真 |
----------------------------------------------------------------
ゲーム機を作ることは難しいので「フ○ミコン138in1」をゲット!
「パックマン」が遊べるのでこのタイプにしました。
![]() |
![]() |
光線銃ゲームも遊べるよーですが・・・ |
2P用のパットも付属、64のコントローラーぽいですね |
▼早速製作▼
![]() |
分解するとこんな感じに・・・
このチップに138個のゲームが |
↓
![]() |
小さいケースに入れる為に基板を切断 邪魔な周辺パーツも取外し |
↓
![]() |
外部カセットも使うことがないので コネクター部も半田吸取りで取外ししました。 |
↓
![]() |
![]() |
切断した為に動作しなくなった基板に |
裏側も同様にジャンパー線などで補修中〜 |
↓
▼ケース部加工▼
![]() |
|
プラスチックケースに外部入出用コネクターを取付け |
3列15ピンに電源やコントローラー系が集結 |
↓
![]() |
![]() |
完成した基板をケースに収納 |
ケーブルを基板に配線 |
↓
![]() |
![]() ↑ケースにフタをして完成!! ←元々のケースと比べると小型になりました |
↓
▼コントローラー部製作▼
![]() |
![]() |
こんな感じのコントローラーを購入して改造したのですが・・・ 完成度が悪かったので断念 |
↓
コントローラー側の自作するには無謀だったようなので
今更ながらネットでマイケルの使っているコントローラーが何かを検索してみました。
各コンピュータ・ゲームメーカーを調べていったら「アタリ社」のコントローラーだと言うことが判明、
早速、中古ショップやオークションで探していたら良いモノが・・・
↓
▼早速購入▼
![]() アタリ社のライセンス済の商品 |
![]() アタリ社のコントローラーに 当時のゲームが10タイトル入った、 こんな良いモノが発売しているとは・・・ ちなみに、2003年に発売していて |
嬉しいことに同メーカーで「ナムコ」バージョンも発売していて、一番重要な「パックマン」も入っていました
|
|
これを購入したとこにより、ずっと前に改造した「フ○ミコン138in1」と「コントローラー」は全てムダになりましたが・・・
▼早速改造開始▼
購入して数分間の動作チェック後、分解開始しました。
ナムコのゲーム基板をアタリのコントローラーに内蔵させるので、両方ともにバラバラに・・・
![]() ナムココントローラー内部 接点部がアタリ製のゴム接点と違って こちらはマイクロスイッチを使っていて とても高価な作りです。 |
![]() アタリコントローラー内部 スイッチ部とゲーム基板部が一緒になっていました。 |
↓
ナムココントローラーに比べて |
|
↓
![]() 元々は電池駆動ですが ナムコのステック部分が大きい為 電池BOXは断念して基板収納スペースに・・・ |
![]() 上記は切断後の電池BOX部
|
↓
|
「スタート」「セレクト」ボタンは |
![]() 未塗装で未研磨な表側 |
![]() パテ盛り中(裏側) |
↓
![]() |
トランザムで使った黒塗料を利用 テカテカになっていますが、 綺麗に穴埋めできました。 |
↓
![]() 基板とスイッチを配線中〜 本体裏側の電池BOXから見た写真です。 元々の基板は高さがあって収納出来なかったので 可変ボリウムや電解コンデンサを移動したり多少加工しました。 |
![]() 上から見た写真、配線は全て終わったので、 後はスイッチ部のパテ盛りと塗装をすれば完成 |
↓
配線が合っているか動作チェック
![]() 電源を入れるとこんなメニューが出ます。 |
![]() パックマンも立上りました。 |
↓
![]() |

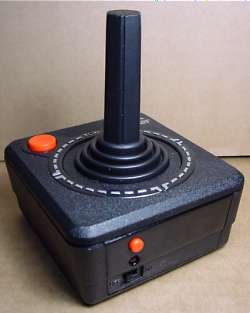

▼組立てをして完成▼ これで今後作り直すことは無いでしょうね
|
