◆ ダッシュボード製作への道のり２◆


 ■■　ＦＲＰパーツ加工　■■

　

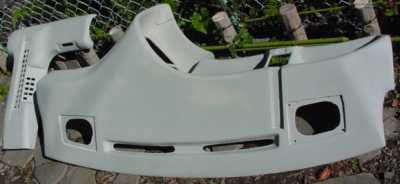

▼ダッシュボード部▼


大雑把にパテをしたので後が大変でした


撮影したのが朝６時頃なので外は暗いっす

　

▼オーバーヘットコンソール▼

←スイッチ穴が多くて大変でしたが
一番重要な部分ですので、塗装も慎重に・・・


▼ガルウィングステアリングホイール▼

←数ヶ月前にガンスプレーで塗装したのが
ヘタクソで遣り直しが大変でした。
何とか、ここまで修復できたっす
（下塗り後の写真）

↓

パテムラが塗装をしないと良く見えないので下塗りをしてみました

↓

パテムラの部分と角を修正

↓

「スイッチポット」と「ダッシュボード」を接着剤で固定

　

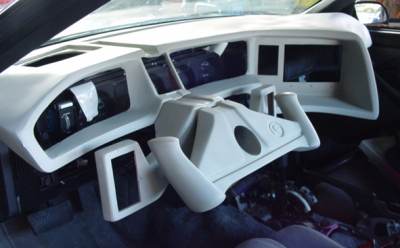

真正面から見るとこんな感じ

接着部分のパテ埋と細かい部分の修正を後日予定〜

-----------------------------------------------------------------------------------------------

■モニター枠の製作■

今回はトリニトロン管の枠を作ることにしました。

液晶を搭載するのは楽かとは思いますが・・・

▼今回、犠牲になったモニター▼

元々は赤かったＸ１用のモニター（何故か黒くしてしまった）
高圧部分故障の為、処分する予定でした。

-------------------------------------------------------------

▼工程（破壊方法？）▼

→

→

1,中身を全て取外し

2.枠だけになったＸ１モニター

3.この角だけが欲しかっただけ

↓

→

→

4.ジグソーを使ってモニターを半分に

5.欲しい枠を切り離し

6.やっと枠だけに・・・

後日、６インチモニターのサイズに合わせてダッシュボードに取付け予定

-----------------------------------------------------------------------------------------------

■■　モニター周辺の加工　■■

　

偽造カードや似顔絵などを
プリントアウトする部分

←写真の手はマイケルだと思います。

▼プリンター用ＬＥＤ部の穴あけ・取付け▼


赤色ＬＥＤは左右往復する回路を取付け(未製作)

↓

偽装カード印刷部はＥＴＣユニットを装着


何故かカードはPerfecTVカード


Panasonic CY-ET100D
（アンテナ部とＢＯＸが分離タイプだったので購入）

ダッシュボード完成前にＥＴＣ本体の登録をしたかったので、オー○バ○クスにて登録依頼をしました。
ＥＴＣは最高ですねぇ〜、料金所のゲートがカッコ良く開くし・・・　左ハンドル車には必需品ですね

-------------------------------------------------------------

■　ボイスディスプレー周辺加工　■


ビデオからキャプチャーして原寸大にプリントアウトしてサイズ決めをしました

↓

印刷したモノを元に穴あけする部分を

マーキングして研磨作業開始！

↓

ヤスリ１本でここまで加工しました。

右側は研磨途中〜

（ここまでの作業で３時間経過・・・）

↓

穴あけ完了！！

真中の板も製作しました

↓

ダッシュボードに取付けして最終調整

厚みのあるＦＲＰを使用してしまったので

思った以上に研磨が大変でした。

↓

ボイスディスプレイ加工の続きとして上部ＬＥＤユニット取付け部の加工をすることに
ただ、市販品だと納得出来ない部分があるので多少拘ってみました。

↓下記の写真はビデオからキャプチャーした本物です


ボイスディスプレイ上部の斜めも真似したいです


矢印で示す、角部分の尖りが重要ですね

↓

アルミの角棒を利用してパテ盛

ボイスティスプレー部のＲは削り途中

↓

アルミ棒を外した後の写真です。

後日研磨をする予定です。

↓

お風呂場で研磨作業〜

大雑把に部分は出来たので

細かい作業が待ってます。

↓

まだ途中ですが角だけは

何とかイメージ通りの感じになりそーです。

サフェイサーでパテムラのチェックも・・・

後日、パテ盛りの続きをする予定〜

----------------------------------------------------------------------------------------------　
