試聴室の常用パワーアンプ SATRI-AMP 5511改造型
1.SATRI-IC V11の搭載
2010年12月改造済み
2.内蔵電源の撤去
SATRI-AMP 5511 専用外部電源の内容
1.R-ch/L-chの単独別回路電源を外部筐体に搭載
2.整流回路に出川式電源を採用
3.メインと補助コンデンサーは同容量で
5511と同タイプ/同容量の
サンヨーオーディオ専用OS電解コンデンサーを
各々方チャンネルに単独搭載
4.電源コードのインレット無くし接点減少
5.一次側/二次側ヒューズ無くし接点減少
6.サーキットブレーカー式電源スイッチ使用
(過電流/過電圧/過温度からの保護対策予定)

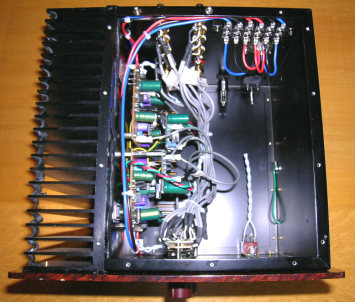

SATRI-AMP 5511改造後の内部 .電源トランス/整流ダイオード/電解コンデンサーを 取り外しています。 .外部電源から供給を受ける為のコネクターを付加しています。 .放熱器/本体ケースには金属鳴りを押さえる為に ダンプ材を張っています。 |
|

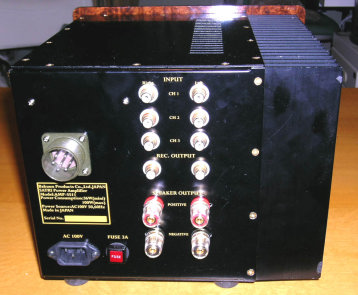

SATRI-AMP 5511改造後の背面 .外部電源から供給を受ける為のコネクターを 背面パネルに付加しています。 .インレット/ヒューズ/電源スイッチは機能していません。 .太径のスピーカーケーブル接続が出来なかったので スピーカー端子を大型に交換しています。 .ケース組立用に銅製ネジ使用。 |
|

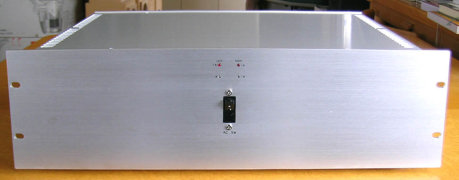

SATRI-AMP 5511 専用外部電源 .放熱器と一体構造のラック収納タイプのアルミケース採用。 .中央部がサーキットブレーカー式電源スイッチ。 .R-ch/L-ch 各々の+B/−Bの動作確認用LED付き。 |
|

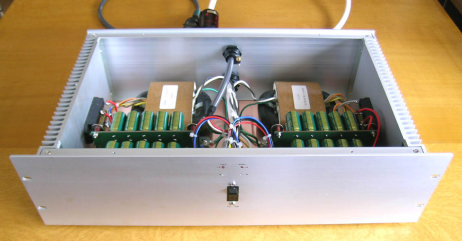

SATRI-AMP 5511 専用外部電源 .電源コードとプラグには ケーブル: オヤイデ電気 PA-23 プラグ: オヤイデ電気 P-046 .アンプへの整流出力供給コネクターには 工業用の大電流対応品使用 |
|

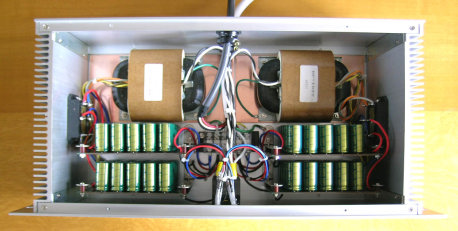

SATRI-AMP 5511 専用外部電源 .Rコア電源トランスを3mm厚銅板に取り付け .大型放熱器に整流ダイオードを取り付け .電解コンデンサーはメインと補助用とで 1500μF150Vを合計80個搭載 |
