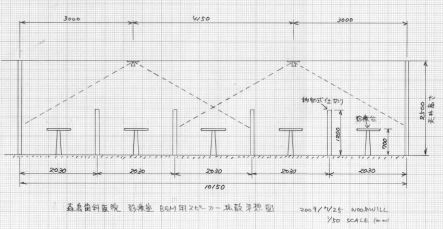

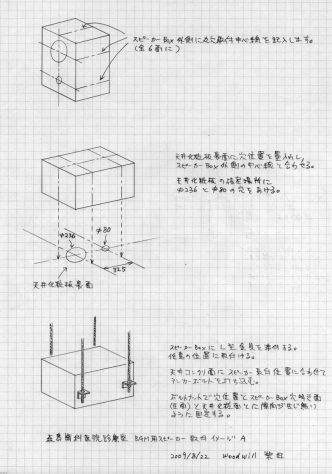

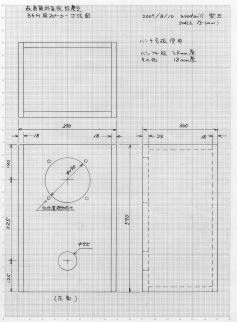

治療室内の各診療台に平均的に音が拡散する性能を図面から予測する。 スピーカーユニットには広い指向性能が要求される。 スピーカーエンクロージャーを指定の天井位置に取り付ける指示書の一部 |

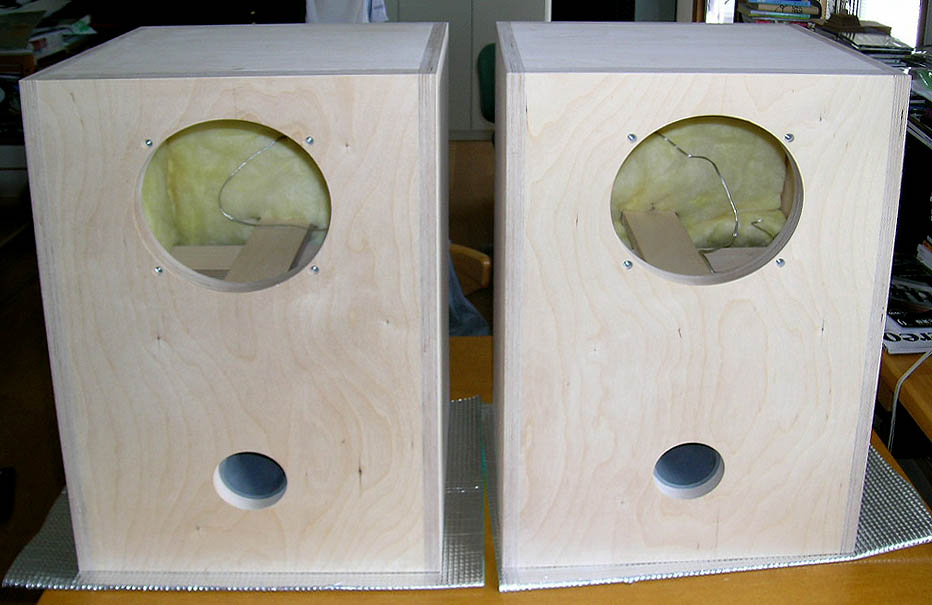

天井内部には上記図面と画像のスピーカーエンクロージャーが取り付けられます |
オリジナルのスピーカーユニットPM4Aが上記治療室内を満たす様な 指向性能を持っているか実測したデータ。 結果は満足出来るものではありませんでした。 |

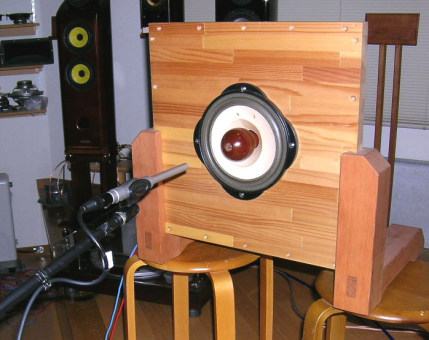

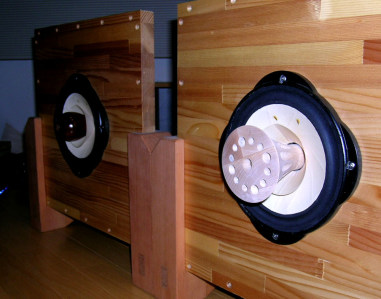

要求基準を満たす指向性能を向上させる事が可能かを実験している様子。 試験実測から好結果が期待出来そうである。 |

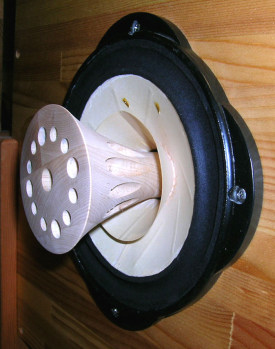

実際に製作した指向性能拡散器 ユニットサブコーンの受け持つ高域を全て拡散させる事と同時に、 中心部を塞ぐ事による障害を緩和させる為に拡散器中心には 外側に広がった傾きを持つ音の通過穴多数設けています |

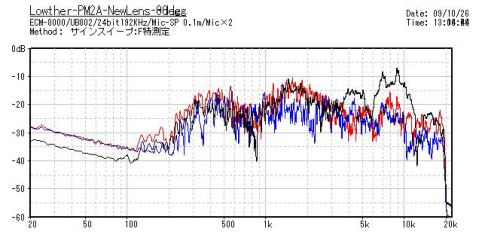

左画像の測定データ 上記図面予想から求められるスピーカーユニットの指向性能は ±60度で範囲内で実用上問題無いレベルで音が拡散する事を実測して確認する。 グラフ黒 : 正面から 0度 グラフ赤 : 正面から30度 グラフ青 : 正面から60度 |
オリジナルユニットと今回製作の拡散器との比較 |

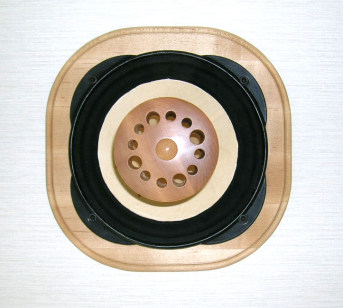

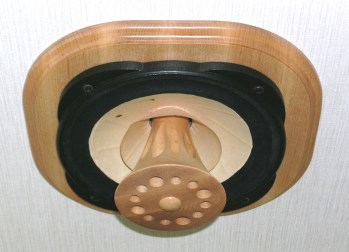

診療室天井に取り付けられた状態。(真下から見る) スピーカーユニットを取り付ける為のサブバッフル板が必要となります。 |

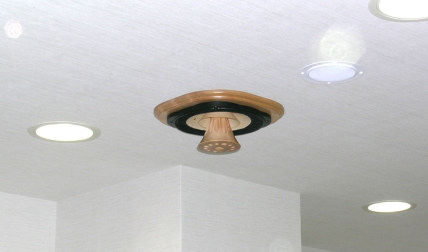

診療室天井に取り付けられた状態。(斜め下から見る) 真下に過度に高域が集中して周辺との音圧差が生じない様な工夫をしています |
診療室天井に取り付けられた状態。(斜め下で離れて見る) |

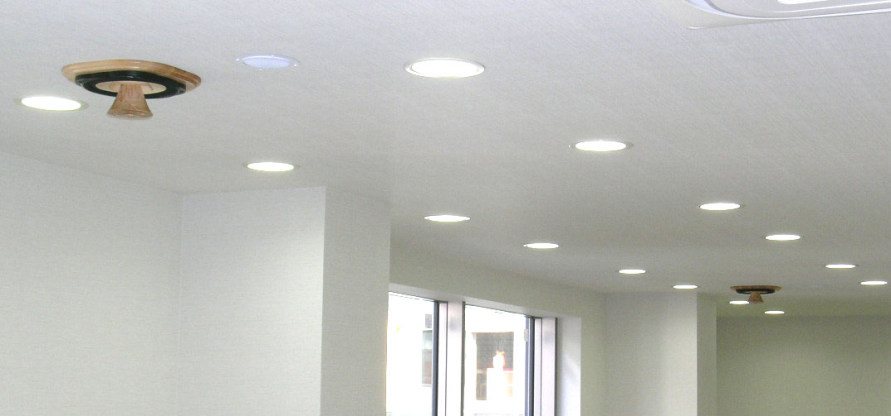

診療室天井に取り付けられた2台のスピーカー。 医療機器が設置される前の画像なので一般のオフイスの様なのが残念。 |

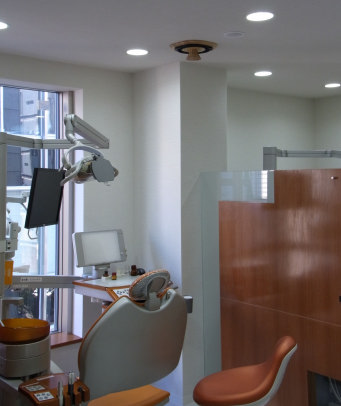

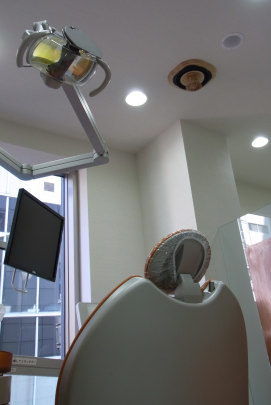

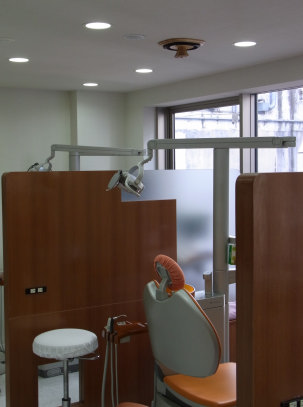

医療機器が設置された状態の画像を提供していただきました。 先生によればどの椅子で治療していても殆ど違和感無く高品質な音楽が楽しめるそうです。 |
概 要 学生時代は楽器演奏者として音楽活動をしていた程のクラッシック音楽ファンの作品依頼者である歯科医(以後先生と呼ぶ)は 自身の仕事環境に音楽を満たしていたい、患者さんにも音楽でリラックスしていただきたいと従来から年間プログラムを組み その月に流す曲目を決め、当日その時間に流れている曲が分かる様な案内をしていました。 先代から引き継いで開業していたビルが取り壊しとなり、止む無く近くに移転する事に。 これを契機に今迄のBGMはごく一般的なアナウンスを流す程度(想像ですが)の音響装置であったので 移転先には本格的な音響装置を設置しようとその相談に当工房に問い合わせをいただきました。 余談ですが、現在の医院の場所を聞きますと私に覚えがありました。学生時代に仲間と連れだって良く飲みに行っていた ビアガーデーンのあるビルでした。東京に詳しい方なら有楽町数寄屋橋から銀座4丁目の間の東芝ビルと言えば お分かりの方も多いのでは。先代もそこで良く飲んでいたというので同じ時間に居た可能性もあります。 先生は自宅に現在は使われていないLowther社 PM4A 20cmフルレンジユニットを所持されていました。 50数年前から継続製造販売されている英国の有名スピーカーユニットです。 大型エンクロージャーやバックロードホーンなどにも使われれ透明感のある歯切れの良い明快な音質でありながら フルレンジにありがちな平面的で深みの欠けた音でないのが人気の秘密でしょうか。 先生は当工房に2度ほど脚を運ばれ移転先の図面を元に打ち合わせを行いました。 治療室全体に音を満たすのでは無い、正確にステレオ感を味わって貰いたいとの希望です。 二つの天井に設置したスピーカーで広い(長い)空間に均等に全帯域を届けるにはスピーカーユニットに120度の指向性能が 必要な事が解りました。この値は通常のユニットでは満たす事は出来ない値です。 PA用のホーンを2台水平に並べないと実現できない性能です。 都合の良い事にこのユニットPM4Aには木製の高域を整えるフェイズプラグが取り付けられています。 このフェイズプラグを取り外して特製の指向性拡散器を取り付ければ実現できるのではと直感し、 試作器で実測し、試聴しますと実現できる目処が立ちエンクロージャー設計、指向性拡散器の設計試作、 取り付け用サブバッフル板等の製作に入っていきました。 途中、PM4Aのダンパーとエッジが経年劣化でオーバーホールが必要になったり、 取付工事業者との打ち合わせが必要だったりと、通常の等工房の仕事とは変わった内容となりましたが、 先生の熱意と地勢学的に親近感を抱いた事もあり、良い経験を積ませて頂くつもりで取り組ませていただきました。 エンクロージャーの取付も済み、ユニット取付も済んだ時期が好都合な事に都内にコンサートに行く日と重なりました。 移転先開業1週間ほど前で、内装工事終了時点の慌ただしい中でしたが、先生立ち会いの元で音出し調整を 行いまして音質、指向特性、それに患者さんの視線にさらされる為もあり外観も重要でしたが製作者も 依頼者も全て満足出来る結果を得て初の工事仕事を無事終了させる事が出来ました。 尚、良質の音楽を聞きながら歯の治療を受けたいと思われる方は下記へ連絡されるようお願いいたします。 銀座もりしま歯科.口腔外科 医療法人社団未央会(旧銀座東芝ビル歯科医院) 東京都中央区銀座6−8−19 三冨(さんとみ)ビル4F tel:03−3571−3213 www.ginzatoshibabiru-sika.com |
仕 様 1.使用ユニット:Lowther社 PM4A 20cmフルレンジユニット 2.入 力:100W(Mus) 3.音圧レベル:96dB 4.インピーダンス:8Ω 5.エンクロージャー寸法:W440/H950/D400mm 6.エンクロージャー:バーチ合板製 バスレフ型 無塗装 7.サブバッフル板/指向性拡散器:ハードメープル無垢材 ウレタンクリアー塗装仕上げ 8.使用アンプ類未定 |
