バーチ合板積層ラウンド方式エンクロージャーの
完成品とキットのご案内


参照先
ウッドウイルのブログ
カテゴリー「制作中」に詳細が掲載されています
受注製作例

今迄のエンクロージャーとの違いは？

１．完成品もキットも高品質！最高クラスの音質を誇る大変に優れたエンクロージャーです。

２．従来の標準ラウンドタイプエンクロージャーは定在波を完全に排除する為のバッフル（前板）と背面板を非平行面にする事が出来なかった。

３．従来の標準ラウンドタイプエンクロージャーはプロでも（出来ない方が大半）製作難易度が高くキット化する事は不可能に近かった。

４．バーチ合板積層ラウンド方式は位置合わせ不要で単純に輪を積み重ねて接着すれば容易に誰でも完成させる事が出来ます。

５．従来のエンクロージャーの板材を組み合わせる箱構造と違い、ドーナツ状にくり抜いた輪を積み重ねる積層構造です。

６．積層構造は材料の切断面が表面に出て独特の質感／美観を醸し出すオリジナリティーの高い作品となります

音質やその他の特徴は？

７．天／底板以外を非平行面とし、必要悪の吸音材量を限りなく減らせ、ユニット内部エネルギーロスを防ぎ躍動感のある鮮度の高い再生音を実現出来る。

８．バッフル面以外は曲面である事と角が無い事から回析効果が減衰出来、定位の優れた音場感の豊かな再生音を得られます。

９．音響的に優れた内部損出を持つバーチ合板はノイズの少ないクリアーで分解能の優れた音楽再生を可能にします。

１０．オプションで天／底板間も非平行面化が可能で更に高音質とする事もできます（キットにも対応可能）。

１１．オプションでユニットの取り付け加工の工夫でバッフル面も曲面形状とする事が可能で、理想形の球状に近づける事が可能です（完成品に対応）。

１２．エンクロージャー単体での製作（完成品／キット）、ユニット選択からシステム全体の完成品とどの様にも対応出来ます。

１３．その他デザイン、仕上げなどはウッドウイルの豊富な経験を基に細かな希望に添って仕上げる事が可能です。

ご注文やお問い合わせは？

今現在用意しているエンクロージャーは８ｃｍ／１０ｃｍ／１３ｃｍ／１６ｃｍ／１８ｃｍ／２０ｃｍ口径用です。

ご希望のユニットサイズ／内容積／寸法／仕上げ／価格／納期など注文製作ですのでその都度見積提案させていただきます。

只今、同時製作する事により得た部材を用いて単独ご注文時よりお安く製作出来るエンクロージャーが有りますので下記をご覧下さい。

限定放出品

外観／構造／製造過程の詳細説明

この作品の根幹を成す形状を 切り出す治具の製作初め	治具が完成して板材に形状を 写して製作が開始されます	積層構造の精度を決める 位置合わせの穴空け加工	正確に膨大な穴を空けます
外側を切り出します	内側を切り出します	大まかに切り抜かれた様子	大まかに切り抜かれた様子、 数種類の大きさの材が出来ます
形状治具に合わせて仕上げます 左：危険防止保持具 中央：材料 右：形状治具	左画像の各部を組み合わせた様子	恐怖の高速回転刃に注意しながら 治具形状をなぞって外側を削ります	左画像と同様に内側を削ります

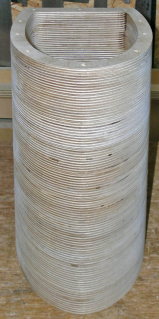

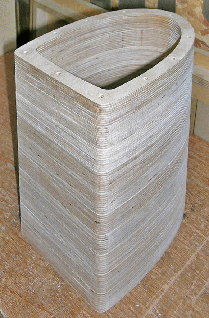

削り出した部材を仮組として重ねて みます。位置決め穴があるので 正確に積み重なっています	左画像と同様の後ろの様子	組立接着の様子 位置決め用の穴はダボ栓により 接着強度を高める役目も果たします	組立接着の様子 接着剤が乾燥するので数段づつ しか接着する事が出来ません
接着乾燥後にユニット穴を空け 凸凹を除いてサンジングし、 塗装を待つ状態まで仕上げた状態	左画像と同様の斜め後ろの様子	塗装終了後にユニット／バスレフポート を取り付け、チューニングを終えて ウッドウイルの銘板を張って 完成した状態	左画像同様の後ろの様子 １０ｃｍフルレンジ用 内容積６Ｌの製作例です
正面 20cmフルレンジが付いた状態	正面（サランネット付き）	側面（サランネット付き）	背面（端子付き）
天／底面 （サランネット付き）	実機に近い本体断面（輪）の 様子で正面を曲線に対応可	バーチ合板の輪を図の様に 積み重ねた本体構造です。	バーチ合板の輪を下の画像の様に ダボを穴に通して接着組み立てます。

ウッドウイルが注目している個性を持った優れた各ユニットを搭載されては如何でしょうか。
下記には受注済みや製作予定の完成品を含みます

AUDIO NOTE 2001-20SP　20cmフルレンジユニット。 製造中止でレアなユニットです、駆動回路の巨大さが音質を物語っています。 受注済みですので完成画像をお待ち下さい。 Ｗ360／H965／Ｄ450mm　内容積約１００Ｌ。	FOSTEX　Ｓ１００　１０ｃｍ　フルレンジユニット。 これも製造中止のレアなユニット。 ＥＦシリーズを代表するFOSTEXサウンドとは一線を画するナチュラルサウンド このユニットに惚れ込んだオーナ様からの注文が決まっています。 これも完成画像をお楽しみに。 ＷＨＤmm　内容積約１０Ｌ。
CORAL　BETA−８　２０ｃｍ　フルレンジユニット 製造中止よりもメーカーが無くなってしまったレア中のレアユニット。 説明の必要が無い名器をＢＨでは無く、大型の密閉かバスレフで使うのも良いです。 状態の良いこのユニットでシステム完成品として製作予定で販売も可能です。 内容積約１００Ｌ	今や高級品の台湾製　TangBang　W8-1808　２０ｃｍ　フルレンジユニット。 正統派を行くペーパーコーンと高域補償のダブル振動板。 フェイスプラグとネオジウムマグネットが最新設計を物語っています。 このユニットでシステム完成品として製作予定で販売も可能です。 内容積約１００Ｌ密閉 内容積約６０ＬバスレフのW-1772もあります。
高名なノルウェーのＳＥＡＳ社　X1-08 EXOTICE　F8　20cm　フルレンジユニット。 これも正統派を踏襲してカムバックしたダブルペーパーコーンのユニット。 Goodman Axiom80を思わせる様なアルニコマグネットとハウジングの赤に一目惚れ。 音質は正しいヨーロピアンサウンドです、大型密閉で製作されては如何ですか。 同方式のウーファーと対応するツイーターも用意され２Ｗａｙ対応も出来ます。 内容積約120L密閉型で。	ご存じLOWTHER　ＰＭ６Ａ　22cm　フルレンジユニット。 ヨーロピアンサウンドの中ではパンチのある音色で数十年間継続しているのは驚嘆ものです。 これも大型の密閉で聞かれては如何でしょう。 フェイスプラグは音質が大幅に改善しますのでウッドウイルオリジナルをお勧めいたします。 内容積約100〜150Lの密閉で。
国産手作り拘りの驚愕ユニット　FEASTREX社のユニットを紹介。 左画像は13cmフルレンジ　アルニコ　ペア約35万円／励磁型約45〜400万円 右画像は23cmフルレンジ　アルニコ　ペア約60〜160万円 同じく23cmフルレンジ　励磁型約　ペア約120〜540万円 励磁型は更に専用電源が必要です。 音質は素晴らしい、恐らくこの方式、構造では世界最高峰では？ パーメンジュールを用いたオールホーン型のドライバーの解像度に近い音質では。 会社が近いので何度か聞いていますが私には購入する事が出来ません（汗！） このシステムではエンクロージャーの価格は気にならなくなります。 構造／内容積／仕上げなどは要ご相談です。 しかしこのクラスのユニットでは別途用意している「ハイエンドエンクロ」が相応と考えます。	左のFEASTREXに負けないドイツの拘りの会社がありました。 こんな美しいユニット見た事ありません。 心が動揺するのは私だけでしょうか？ どなたかこのユニットを採用して音を聞くチャンスを下さいませんか。 間違いなく世界最高ユニットの一つです。 高品質／高信頼度／最高音質をさりげなく誇りながら「ナチュラルでエレガント」なユニットだそうです。 VOXATIV　AC-X　20〜22cm口径　フルレンジユニット　励磁型 価格約ペアで90〜350万円／専用電源20万円 内容積は100L〜150Lの密閉又は変則型バスレフ型です。 しかしこのクラスのユニットでは別途用意している「ハイエンドエンクロ」が相応と考えます。
右上のVOXATIV社のネオジウムマグネット搭載型。 山羊の皮を使ったエッジ、過去に聞いた事の無いレスポンスを発揮するとはメーカーの説。 VOXATIV　AC-3B　20〜22cm口径　ネオジウムフルレンジユニット 美しさはAC-Xに負けないです、惚れ惚れする外観です。 価格約ペアで60〜70万円 内容積は約70Lの密閉型です。 ユニットの外観に合わせて薄めの白いクリアー仕上げにすると素敵です。	芸術からスピーカーを科学すると言う哲学から生まれた。 フルート演奏者でもある経営者の珍しいスロベニアの会社の製品です。 暖かく豊かで自然、再生している原音の質感を体感出来るとはメーカーの弁です。 ＺＲ SPEAKER LAB　　ZR No１　16cm　ネオジウムウーファー ＺＲ SPEAKER LAB　　ZR SATURN　ネオジウムドームツイーター 内容積約20Lバスレフで。
パンチの効いたアメリカンサウンド、目の覚める様なリアルサウンドが最大の特徴 Audio-Nirvana　８インチ　アルニコ　20cmフルレンジユニット。 大型バスレフ型で。 余談ですがフェライトは20年経過で磁力約20％減、アルニコは約その倍か、 アルニコはネオジウムが生まれる前の強力型で独特の音色で復刻した正統派ユニットに 採用されているようです。磁力はフェライトの3倍、ネオジウムはアルニコの5倍の磁力です。 ネオジウム搭載はユニット後部マグネットハウジングの小ささで分かります。 貴重なレアメタルを使ってハイブリッド車のモーターを作る理由ですね。	多種多様なユニットやスピーカー関連機器を製造するメーカー。 正統派を行くペーパーコーンにケブラー繊維の補強と高域補償のダブル振動板。 フェイスプラグとネオジウムマグネットが最新設計を物語っています。 強力な駆動力に自然な音色と広帯域を実現。 Dayton-Audio社　PS220-8-8”　20cm　フルレンジユニット 内容積約80Lバスレフで。 16cmフルレンジで内容積約50LのPS180-8-6.5”もあります。
SCAN-SPEAK社は世界のハイエンドメーカーにユニットを供給しています。 同社の最高級最新型ユニットで2Wayを組んでみませんか。 Illuminator　18WU/8741T-00　18cm　ネオジウムウーファー Illuminator　D3004/6640-00　１インチメタルドームネオジウムツイーター W／H／Dmm　内容積約40Lバスレフで。	設計仕様からは窺い知れない個々のパーツの特徴や個性も MOREL社は世界のハイエンドメーカーにユニットを供給しています。 同社の最高級最新型ユニットで2Wayを組んでみませんか。 Supreme　SCW636　15cm　ネオジウム＋フェライトウーファー Supreme　ST1048　ネオジウムドームツイーター W／H／Dmm　内容積約20Lバスレフで。
