ウッドウイルの最高峰のエンクロージャー
製作の基本となる問題点と解決方法について

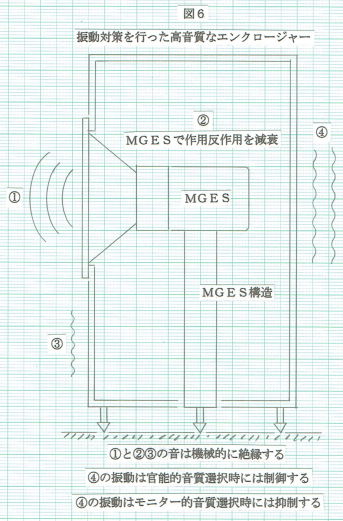

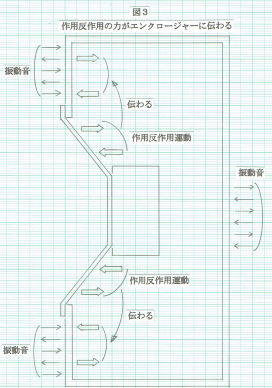

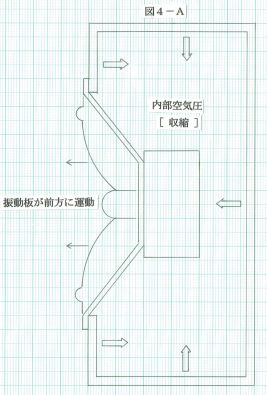

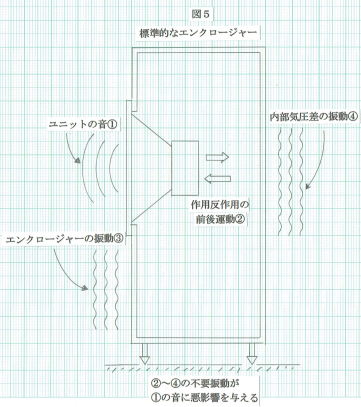

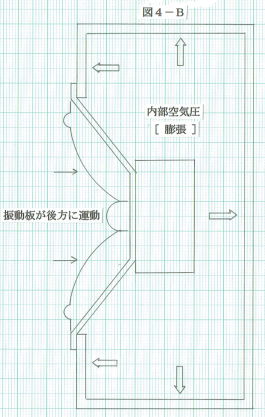

ウッドウイルの考える理想的なエンクロージャー 　スピーカーユニットの能力を最大限生かすには適切な構造のエンクロージャーが必須です。 　しかし、現実にはエンクロージャーには様々な音質を損なう問題が存在まします。 　細部の設計製作に留意する事は勿論ですが、ここでは不要振動に注目してエンクロージャーを 　考えてみたいと思います。ウッドウイルの経験からエンクロージャーの能力が低いとスピーカー 　システムの音質の50%を損ないますので充分な考慮が必要です。 　理論上の理想動作するスピーカー 　ユニットが適切な内容積と球体状エンクロージャーに納まっている物です（図1）。 　（ユニットから生じる音以外の障害は無い物と仮定します） 　　 　現実のスピーカー動作 　 　ａ．ユニットには振動板の前後運動による作用反作用運動が生じます（図2）。 　　　 　　　 　ｂ．作用反作用運動による振動はフレームからエンクロージャーに伝わり、 　　　ユニット音とは別の振動音が加わります（図3）。 　　　 　ｃ．ユニット振動板が前後運動する事によりエンクロージャー内部圧力が変化します。 　　　．振動板が前方に触れるとエンクロージャーの内部圧力が下がり、 　　　　その圧力でエンクロージャーは収縮します（図４−Ａ） 　　　 　　　．振動板が後方に触れると内部圧力が上がり、その圧力でエンクロージャーは膨張します（図４−Ｂ）。 　　　 　ｄ．この様に現実にはユニットの音にｂ．の作用反作用の振動音とｃ．の内部圧力による振動音の 　　　2種類の振動音が付加されて聞こえています。 　　　これらの振動音共にユニット運動とは逆位相に働く事で、音の加算と減算と言う悪影響を与えます。 　ｅ．以上の問題点を模式図に表したのが図５です。 　　 　問題と対策 　ａ．理想的な球体状エンクロージャー以外では、定在波／回析効果等が生じるので 　　　直方体を避けたり角の無い対策を施したエンクロージャーの構造設計を行います。 　　　ウッドウイルが長年取り組、実践して来ている。 　 　ｂ．エンクロージャー内部圧力変化による振動音。 　　　．膨張収縮を生じない様に強靱な構造と補強を施した物がモニター的音質。 　　　．内部圧力変化を積極的に制御した物が官能的音質。 　　　．これらを区別、或いは適切に取り込み、各特徴を生かした音作りをする。 　　　　ノウハウを生かした高い製作技術を用います。 　 　ｃ．ユニットの作用反作用運動を減衰させる構造体を持ち、その保持をエンクロージャーに依存せず、 　　　独立して自立させる事で作用反作用運動のエネルギーを仮想アースさせます。 　　　ウッドウイルオリジナル機構「ＭＧＥＳ」を搭載します。 　 　ｄ．以上の問題を解決する基本の考え方を模式図に表したのが図６です。 　　　 　ｅ．以上は理想を求める対策と政策手法ですが、エンクロージャー製作の設計、製作技術等の 　　　基本が必須である事は言う迄も有りません。
