■週刊 ナイトライダー KNIGHT 2000 K.I.T.T. 製作への道のり４

「週刊ナイトライダー」第５号に同梱されていた、ナイトフラッシャーの改造の続きをします。

▼ナイトフラッシャー改善の続き▼

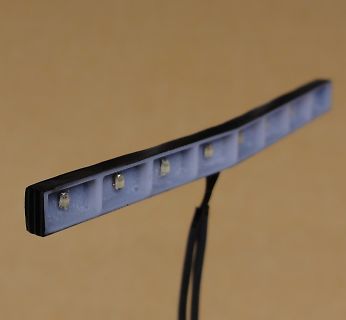

チップLEDの配線が終わったので、脱着可能なコネクター式にしてから点灯実験をします。

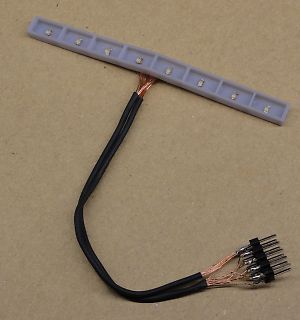

スミチューブと端子取付しました。
テスト点灯用のPICを用意		 実車(レプリカ製作)に使用している
PICプログラムをそのまま利用して、
点灯実験をすることに・・・

デアゴスティーニの全部が揃わないと、
点灯速度や配線方法が不明なので、
点灯回路&プログラムなどは、
今のところ考えないことにします。

↓

今まで作った部分の動作を確認してみます。


全点灯からの往復点灯が実現できました。
ハウジングも作り直したことで、雰囲気良くなりました。
ただ、素材が透過するので黒く塗装しないとダメですね。

↓

フロントノーズ部分に取付をするパーツを加工します。


付属品をバッサリ切ります。
超音波カッターのお陰で作業が楽です。

↓


ペイントマーカーで黒く手塗りしました。
裏側も真っ黒にして透過しなくなりました。

↓

５号に付属した「インナープレート」と、
２号に付属していた「スキャナーハウジング」の
カット済みと、今回自作したパーツを仮組立中〜

16本の配線ケーブルが上手く隠れるか、
サイズ的に問題ないか確認をしてから、
実際のフロントノーズに取付けたいと思います。
ピッタリと組み合わさりました。

↓


先ずは、スキャナーレンズと、
カットしたスキャナーハウジングを取付
ハウジングをカットしたので正面からみると、
赤色のパネルしか見えなくなっています。

↓


自作したパーツとインナープレートを
ネジ止めします。
正面側から見ると、自作した枠部分が、
薄っすら見える状態です。

↓

創刊号に付属していたボンネットをナイトフラッシャー上部が隠れるように置いてみます。


枠部分が陰で雰囲気良く見えなくなりました。
試しに点灯させてみます。

↓


写真だと伝わりずらいですが、実際に動いているナイトフラッシャーは
それなりにカッコ良く点灯しています。(個人の感想です)		 これで、ナイトフラッシャーの
点灯パーツの改造は終わりですが、
LEDの輝度や、速度、残像感などは、
まだまだ、調整が必要のようです。

3Dプリンターで作った枠の素材も
グレー色から、違う色に変更して
みたい気持ちもあります。

本当は、アルミ板で作ったほうが、
良いのかも?と思い始めていますが、
永遠に完成しないので、
おいおいと考えることにします。

↓

▼ガルウィングステアリングホイールの組立▼


ナイト財団エンブレムも再現されています。		 ４号に同梱されていた
「ステアリングハンドル」と、
「ステアリングコラム」は、
５号の組立ガイドに組立方法が
書いてあったので、指示に従って
組立をしたいと思います。

ネジ２個だけなので、
難しい組立ではありません。

↓


パッと組立て完成です。
金属製で重量感があります。

 ---------------------------------------------------------------------------------------------------



▼第６号▼


第６号
(2021年3月9日(火)発売)
地域限定版の発売日		 第６号は「フロントアクスルクロスメンバー」です。

フロントサスペンション周辺のパーツが同梱されていました。

創刊号〜５号と違って、ナイトライダーのパーツと言うより、
82年製トランザムパーツで、劇中では見えない部分なので、
実車と比較する理由もなく、修正したい部分も
不満も一切見つからないので、そのまま組立をします。

あと、５号で保管していた「フレームクロスメンバー」も、
６号の組立ガイドに指示があったので同時に組立したいと思います。

ちなみに、地域限定版(茨城県・栃木県・宮城県)の週刊ナイトライダーは、
一時的に「月刊」に変更になったことで、
ダッシュボード製作に没頭出来て逆に助かっています。

▼早速、組立▼


同梱されていたパーツ達
パッと組立、パッと完成しました。

難なく簡単に組みあがりました。これで、ずっと待機していた５号・６号の未組立品も無くなったので、
後回しにしていた４号のダッシュボード周辺の改造を再開したいと思います。

　　この続きは、「週刊　ナイトライダー KNIGHT 2000 K.I.T.T. 製作への道のり５」で紹介します。

*注意*　週刊ナイトライダーは毎週パーツが届きますが、毎週ホームページを更新する気持ちはありません。
全110号が届くと同時にお披露目が出来ればと思っていますが、２年以上先の話なので予定は未定です。
気長に更新をお待ち頂けると幸いです。

---------------------------------------------------------------------------------------------------
