プレス金型用CAD/CAM[TASCAM3D]

TASCAMプレス用金型3Dは、
順送型および単型の設計からNCデータの自動作成までを一貫して行うシステムです。

すでに高い評価を得ている2次元順送金型CAD/CAMの資産をすべて継承、
3次元の高度なモデリング機能と同化させました。

CAD・CAMを一体として扱うことはもちろん、
設計部門にCAD部、加工現場にCAM部という形で
CADとCAMを2台のコンピュータに分けて独立した形での利用も可能です。

設計から加工を、加工から設計を、
それぞれのプロセスを見直すことで、あらゆる問題点を考慮しました。

「いかに便利に」

「いかに使いやすく」

私達は、この2つのコンセプトの元に、日々研鑽を重ねてまいります。

機能概要

  • ・加工工程レイアウト
  • ・自動カット形状作成
  • ・抜きシミュレーション
  • ・スケルトンモデル作成
  • ・プレート設計(割りプレート含む)
  • ・ワイヤーカット形状設計

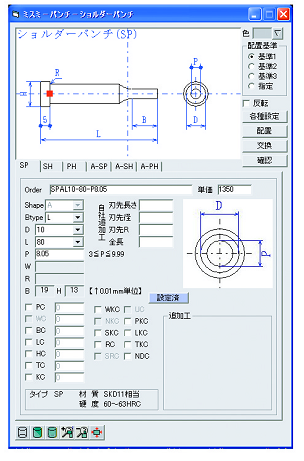

  • ・部品穴設計
  • ・穴種配置
  • ・金型構造設計
  • ・自動部品出図
  • ・組図作成
  • ・使用部品データ出力

一部機能紹介

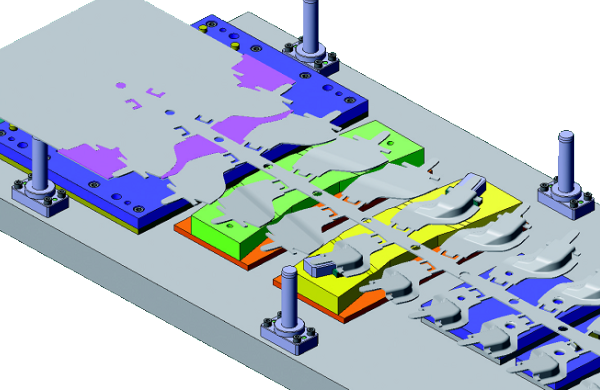

加工工程レイアウト STRIP DESIGN

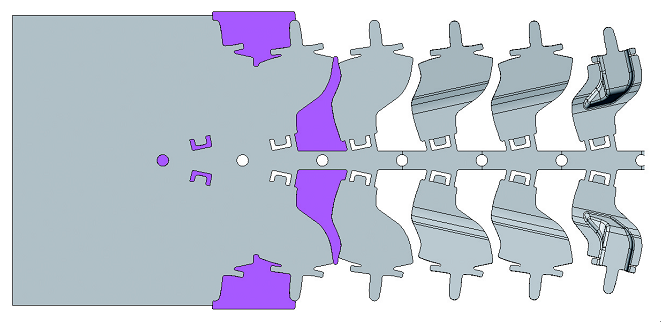

  • ステージ数・ピッチ・角度・送りさん幅・ふちさん幅から最適な歩留まりを計算し展開形状を自動配置。
  • マッチング・抜け止め・重積カット部をパラメトリックに変形、最適カットパンチを作成。
  • 曲げ駒作成機能
  • カム動作確認機能
  • 購入部品登録機能

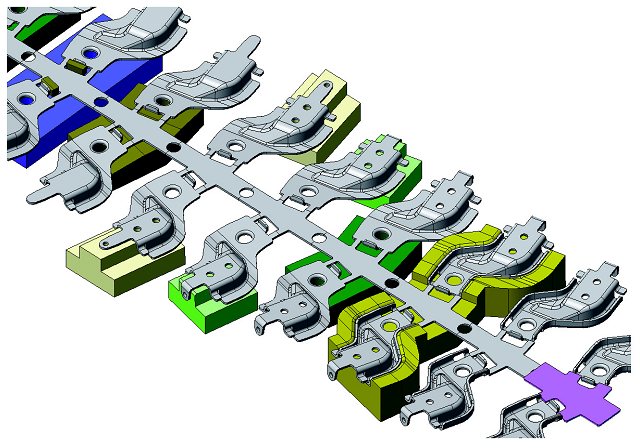

  • 強力なバイブリッドモデリングで、絞りパンチ・絞りダイ・上曲駒・下曲駒などをレイアウトに沿ってスケルトンから作成。

金型構造設計 COMPONENT DESIGN

プレート設計 部品設計

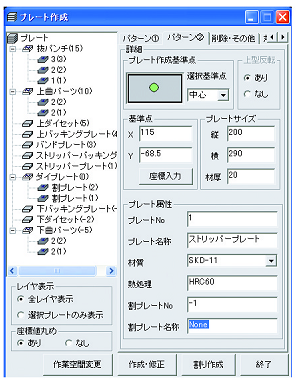

  • ・プレート設計機能
  • ・ワイヤーカット加工指定機能
  • ・金型取付部品穴設計機能で金型構造を容易に設計。
