完全燃焼をサポートする旋回流(火災旋風)

(電気は一切使いません)


メニュー: 概略説明; 下部燃焼室(引き出し式囲炉裏); 水性ガス反応; 炎の特徴;完全燃焼に近づけるための旋回流(このページです); 煙突はシングル煙突で十分です; オプション: 水性ガス反応は江戸時代後期に既に発見実用化されていた: 煙突原因: トップ

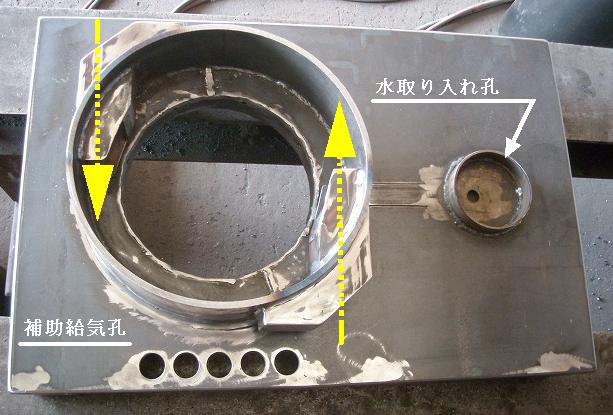

図(左の写真)の黄色の矢印を付けた装置が旋回流を生み出すための給気孔(きゅうきこう)で、二か所に設けられています。この独特な構造の給気孔が本機の特徴のひとつでもあります。

棚になっている部分(黄色の矢印の下部分)は、ボイラーの上板になります。ボイラー(水沸騰器)はドーナツ状になっており、右側の「水取り入れ孔」と、ストーブの床下で通じています。

ボイラー内部の水が減ると重力を利用して自動的に、かつ断続的に水が供給されます。

下の5つの孔は、補助給気孔です。湿気った薪を燃やすとき、点火しづらい条件のとき、または急激に炉内の温度を上げたいときなどに、使います。温度が上昇して安定的に燃えだしたら、閉めます。

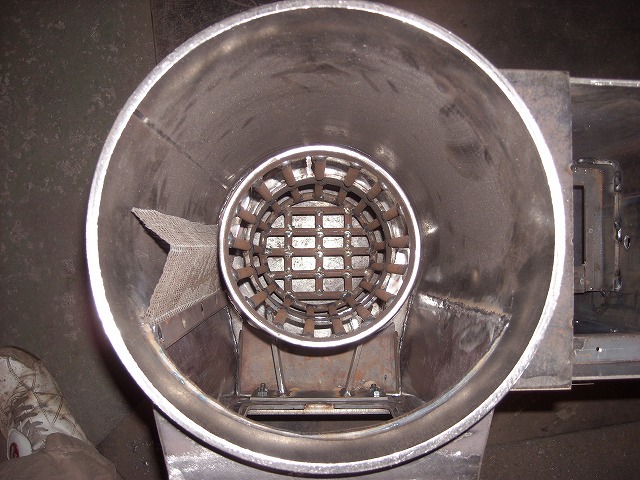

basket.jpg 中心にある格子状のものは、薪を収納する「燃焼カゴ」です。旋回流はこの「燃焼カゴ」の回りをグルグル回転しながら、らせん状に炉内を上昇します。こうすることで、空気(酸素)と燃料が出会う機会が増え、より完全燃焼に近づきます。

この仕組みにより「火災旋風(大火災のときにしばしば発生する火の竜巻)」の発生メカニズムと同じ現象が起きます。

左側にある「Lの字状」のものは、煤トラップ(罠〈わな〉)です。このトラップで、煤の元(火の粉)が煙突内部へ侵入するのを抑えます。煙突を詰まらせる原因になる煤は、燃え残った火の粉が煙突内壁に大量に付着したものです。飛び回る火の粉は、このトラップに引っ掛かり、そこで燃え尽きて「白い灰」になって、最下部に設けた「灰受け(=囲炉裏)」に落下回収されます。
