水を補助燃料にするストーブのからくり
（電気は一切使いません!!）
メニュー： ストーブ開発の経緯： 概略説明（＝このページです）； 下部燃焼室（引き出し式囲炉裏）； 水性ガス反応； 炎の特徴； 完全燃焼に近づけるための旋回流； 煙突シングル煙突で十分； オプション： 水性ガス反応は江戸時代後期に既に発見実用化されていた： 報道記事： 煙突を設置するときの注意： 油圧ジャッキ式15トン全手動薪割り機： 燻製が作れます： 煙（排気ガス）について： トップに戻る

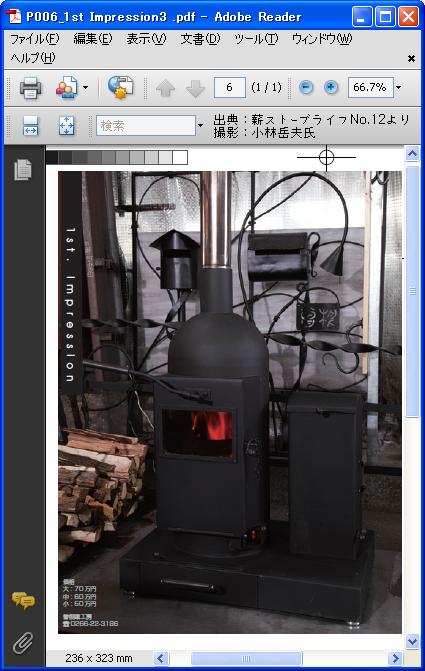

写真は 沐日社 発行「薪ストーブライフNo.12」に記事を掲載するために準備したゲラ刷り（校正前原稿）から出典しました
からくりの説明を始めます…
ストーブ内に不完全燃焼を起こす場所を設けました
薪は炉内に組み込まれている『燃焼カゴ』の中へ立ててセットします。
不完全燃焼を起こす場所が用意されています。その不完全燃焼を起こす場所で薪の一部（立てた薪の下の方）を炭（熾き）にします
床へ向かう熱量を利用して、作った炭を1000℃ 以上に加熱 します
同じく床へ向かう熱量を利用して、内蔵のボイラー（水沸騰装置）で水を沸騰させて蒸気を作ります
燃焼室は通常の薪を入れる部分「扉の付いた燃焼室」（主燃焼室）と「引き出し式囲炉裏」（下部燃焼室）の二か所です
「引き出し式囲炉裏」とは何んなのか？…詳細を見たい方はここをクリック
湯気と蒸気を混同される方がいますが、湯気ではありません蒸気です。
お風呂場をモヤっとさせるのが湯気ですが、あれは浮遊するお湯（液体の水）なのです。
蒸気とは、1気圧（標準状態）の大気の下で 100℃ 以上になった目に見えない無色透明の「気体の水」のことを言います。
炭（熾き）に作った蒸気を衝突させます。
炭と蒸気が衝突すると「水性ガス反応」が起こります（どのような反応なのか？…詳細を知りたいかたはここをクリック）
水性ガス反応により、水素と一酸化炭素（両方とも可燃性ガス）が作られます。
水素と一酸化炭素は空気より軽いので、ストーブ内をすぐに上昇します。
上昇する可燃性ガスが補助燃料になります。発生とほぼ同時に薪の炎が引火して完全燃焼します。（どのような炎なのか？…見たい方はここをクリック）
燃焼用に供給される空気は、炎を取り囲む竜巻のような旋回流（どのような仕組みなのか？…詳細を見たい方はここをクリック）となって供給されます。
旋回流で燃やすと、薪の燃焼も完全燃焼に近くなるので、煤やタールが出づらくなります。
水は重力を利用した「自動給水機構」により、適量が
自動的に 断続的に 給水されます。
小型タイプで一日の水の消費量は10リットルほどです。
水を補助燃料にしてストーブを焚きますから、……
薪の消費量が従来型のストーブの半分で済みます
実験機を作って、燃焼試験を繰り返したところ
最適条件が見つかり、実証に成功しましたので、特許申請しました。
岡谷市民新聞（←クリックで、記事.pdfダウンロードできます）
長野日報（手動薪割り機記事、ストーブ記事）（同じくクリックで、記事.pdf）長野日報Web News
信濃毎日新聞（同じくクリックで、記事.pdf）
長野朝日放送（テレビ朝日系の長野県のテレビ局、動画アップ準備中）
薪ストーブライフ（雑誌、同じくクリックで、記事.pdf）
夢の丸太小屋に暮らす（雑誌、同じくクリックで、記事.pdf）から
トップに戻る ストーブメニューに戻る
このページに掲載した写真は、沐日社発行
「薪ストーブライフNo.12（撮影者：小林岳夫氏）」
のゲラ刷り（校正前原稿）より出典（完成製品大型タイプ、販売可）しました
左のバナーをクリックすると自動的に「沐日社HP」へ飛べます。
煌 の 希望小売価格は…
大型70万円
中型60万円
小型50万円
…ですが、価格応談可能です
煙突は格安のシングルタイプで十分です
なぜシングル煙突で平気なのか？…詳しい理由/説明を知りたい方はこちらへ
