■バーチャコップ2筐体「ぼくのゲームセンター Vol.2」改造への道のり2
〜MP4/USB WATCH
(Stylish & Classic)を内蔵〜
モニター部分が完成したので、モニター前に設置するBOXにスピーカーとパワーアンプを内蔵します。
ヘッドホンやイヤホンで聞くのも良いのですが、本体のみで音を出してみたいので改造してみます。
▼バーチャガンコントロールBOX部分の改造▼
これが、改造するモニター前のコントロールBOX部分 本物の筐体ではゲーム基板が収納されていて バーチャガンが収納出来るようになっています。 |
分解すると3個程度のパーツに分離 この部分に、アンプとスピーカーを内蔵します。 |
↓
▼音声入力部分加工▼
3.5φヘッドホンプラグを使用して モニター本体から音声信号を供給するように 加工してみます。 |
モニターと接触する面に ヘッドホンジャックを固定 |
ケース内部からだとこんな感じ。 ジャックにある元々のネジ山を利用して ケース固定してあります。 |
↓
バーチャガンコントロールBOXにアンプ専用の充電バッテリーを内蔵させる予定でしたが、
パワーアンプの消費電力が思ったより少なかったので、プレーヤーから電源を供給する方法に変更してみました。
当初の予定を変更して音声入力端子の下側にDCプラグを取付けることに・・ 写真は、DCプラグ部分に位置する突起物を削り中〜 |
突起物が無くなってたので、 DC入力端子用の穴を開けます(写真は穴あけ加工前) |
↓
▼基板周辺の製作▼
壊れたACアダプターから取外したDCプラグ |
DCプラグの被覆を剥がして金属部分だけにして、 同等サイズのDCソケットは購入しました。 |
↓
貰い物のFMラジオに付属していた音量調整付きイヤホンの 音量調整用のパーツを利用します。 ステレオイヤホンかと思ったら内部配線はモノラル仕様でした。 |
分解すると電源ON/OFF付きの可変ボリウムが入っていました。 昔のラジオには、よく利用されていたパーツですが・・・ 最近では珍しいパーツとなってしまいました。 (音量を下げると最後に「カチッ」と音がして電源が切れます) |
↓
DCプラグやアンプ基板を固定する為の 基板をガラエポで作ってみました。 (写真は加工途中) |
半田付けでDCプラグを固定 |
↓
パターンカットの加工後に、先ほど取外した スイッチ付き可変ボリウムを半田付け |
ケース側はボリウムを外部から調整できるように 長方形の穴を棒ヤスリで加工しました。 |
↓
▼小型アンプの製作▼
有機ELテレビ風モニター製作にも使った チップタイプのパワーアンプICを利用 モノラル音声ですが、3Wの出力があります |
変換基板を使ってコンデンサーや抵抗等を半田付け。 前回と違って空中配線ではないので加工が楽です。 |
↓
メイン基板にパワーアンプ部分を固定 写真は可変ボリウム用のツマミを仮取付してあります |
音声入力用の抵抗やコンデンサーも 動作チェックして数値を決定、そして半田付け・・・ |
↓
壊れたノートパソコンから、小さいスピーカーを取外します |
今回はモノラルで使用するので、1個だけ使います。 直径2cm程度の小型スピーカーユニットです。 |
↓
▼組立て▼
取外したスピーカーユニットを 前側ケースの裏に接着固定 |
音声入力端子は多少突起部分の 位置を再調整しました。 |
前ケース、後ケース、底板を配線後に合体させてネジで固定 |
↓
▼本体側の再加工▼
バーチャガンコントロールBOX側へ電源供給する為に モニター側を再度分解してDC端子を取付ける加工を・・ |
充電電池から今回取付けたDC端子に配線 |
↓
モニター側の黒い穴はステレオ音声出力ジャック 下側の穴は3.7V出力のDCソケット 2個を合体させると、モニター側の音が バーチャガンコントロールBOXの内部から聞こえます |
写真右下のギザギサした部分は 音量調整とパワーアンプ専用の電源スイッチです。 |
----------------------------------------------------------------------------------------
■完成■
|
MP4腕時計に使われていた基板が改造しやすくて 数日程度で改造が完成しました。 各部分のLED点灯もしたかったですが・・・ 他の改造も先に進めたいので今回はこれで完成とします。 製作費用 8,000円程度 自己満足度 ★★★☆☆ |

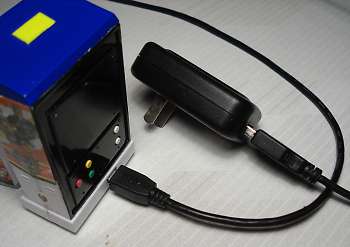

ACアダプターを使って、今回作った「バーチャ2筐体」へ充電 |
-----------------------------------------------
-----------------------------------------------
後側 操作ボタン、USB端子 |
表側 1.8インチ相当の液晶モニター |
横側 音量調整+アンプ電源スイッチ |
-----------------------------------------------
未改造の「バーチャコップ2」筐体と比較・・・
左側は改造バージョン・右側は未改造 |
左側は未改造・右側は改造バージョン |
------------------------------------------------------------------------------------------------------------
