■ MAPLUS E-100MP-BKEの活用への道のり2
▼ナビゲーション取付け部品の製作▼
車には10インチのモニターが既に取付けてある関係でE−100MPの液晶モニターはサブ的に使います。
その為、ダッシュボードにナビ本体を固定すると邪魔なのでシフトノブ付近に固定する為の取付け金具を自作します。
付属品のスタンドは、友人のクルマで出掛けた時に利用したいので未改造のまま保存しておきます。
ちなみに、メーカーでもスタンドが売られてますが、クレードルが2,940円で、標準取付けスタンドが5,040円するので、
合計7,980円はちょっとナビ本体と比較すると高いような気がするので断念します。
貰い物の黒いベーク板を今回も利用します。 |
フライス盤に固定して欲しいサイズにカットします。 |
↓
エンドミルを使ってコツコツ加工中〜 加工方法を試行錯誤中で結構苦戦しました。 |
斜めに加工したいので1mm程度の アクリル板を挟んでから素材を固定してみました。 |
↓
凹み部分を荒削り中です。 |
逆側も同等に加工中 |
↓
寸法通りに出来たモニターのクレードル部分 |
試しにナビゲーションに取付けしてみました。 |
↓
余計な部分をカットして更に小さくしてみました。 |
折れそうな部分はヤスリで丸く加工してみました。 |
↓
クレードルに自由に可変できる金具をネジ取付け |
昔のナビ用スタンドから貰った金具です。 |
↓
▼GPSアンテナを取付け▼
ダッシュボードにGPSアンテナを隠したいので カーステレオ部分の化粧パネルを先ずは取外ししました。 |
GPSアンテナを小さくしたかったので 元々のケースから取り出しました。 |
↓
エアコンダクト裏の上に分解したGPSを両面テープと ホットボンドを使って固定してみました。 |

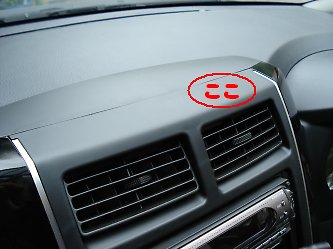

表面から見ると「ここ」の部分にGPSアンテナが隠してあります。 特に感度的にも問題なくGPSアンテナが無くてスッキリしています。 |
↓
▼クルマにスタンド取付け▼

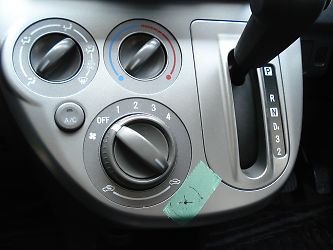

エアコン調整の下部分に金具を取付ける穴あけをします。 |
4mmのネジで金具を固定 |
↓
先ほど作ったクレードルを固定 加工したままで塗装していませんが、後日何とかします。 |
ネジを緩めると好きな角度に調整できます。 ちょっとエアコンの操作が不便になりましたが・・・ |
------------------------------------------------------------------------------------
これで完成??
10インチにナビの映像も映せるので細かい地図がとても見やすいです。
ちょっと失敗したのは、ナビ本体にビデオ出力ケーブルと あと、E-100MPを1週間程度使った感想ですが、 時々、Windowsのようなエラー画面が出てフリーズは困りました。 ここまでの改造代は4000円程度 |
------------------------------------------------------------------------------------
▼多少、スタンド部分の改善を・・・▼
加工をちょっと失敗したモニター取付け位置を改善する為に再加工を・・・
金具固定位置を右上ギリギリに変更しました。 これで、ケーブル類が邪魔にならないと思われます。 |
最近よくお世話になる「ペーパークラフト用紙」を利用して 今までの穴を隠します。裏面は接着材が付いてます。 |
↓
こんな感じに表面を全てクラフト用紙で隠しました。 |
裏側も同じように穴を隠す為に貼りました。 |
↓
ナビに取付けると、こんな感じです。 |
表面がザラザラ加工になって雰囲気が良くなりました。 |
↓
車体に取付けして位置の確認を・・・
多少、モニターが下に位置することになりますが、 ケーブル類(GPSとビデオケーブル)も、 |
↓
横画面時、シフトノブを動かしてもケーブルが触れなくなりました。 |
今回の改良で縦画面にしても、問題なく使えるようになりました。 |
これで、本当に完成です。 これで迷わずに安心してドライブができます。 自己満足度は★★★☆☆です。
--------------------------------------------------------------------
▼その後・・・、▼
ナビゲーションを数週間使い続けましたが、 4回ほど左のようなエラーが出ました。
アプリケーション エラー 「アプリケーション maplus_pnd.exeは、 電源切った直後に症状がでることが多かったです。 |
------------------------------------------------------------------------------------------------------
