■ドアＬＥＤ加工への道のり３

ナイトライダーシーズン３のＤＶＤ発売(海外版)のお陰で、シーズン３の仕様が今更ながら詳しく解りました。
(シーズン３だけのＤＶＤを見ても時々シーズン１〜２の映像がインサートされて勘違いしそーなので全２１話をキャプチャして最終決定しました。)


アンロック時は角型の緑色ＬＥＤが点灯
(ナイトライダージーズン３からキャプチャしました)		 今回作る部分はコレです。
各型ＬＥＤ緑ｘ９個・赤x９個の仕様です。


ロック時は赤色ＬＥＤが点灯

---------------------------------------------------------------------------

▼早速製作開始▼

完成して今まで使っていたドアＬＥＤ部

←元々、丸型ＬＥＤを使用したドアＬＥＤは
ジーズン２の仕様だと思ってはいたのですが、
シーズン３でも１〜２回は使ったシーンが出てくると思っていたら・・・
まったく使用されていませんでした。(超勘違い)

早速、ドアノブを取外して、ＬＥＤも押し出して取外しを・・

↓

某デジパネから取外していたＬＥＤを使用しました。
赤と緑共に９個づつ用意

↓


接着剤でＬＥＤを棒状に接着(赤用と緑用の２本を製作)


更に、２本を合体させてＬＥＤ部完成！

↓

ＬＥＤ部分も完成したので、点灯回路基板製作をすることに・・・
特に難しい点灯方法ではないのでパーツも少ないです。

ちなみ、点灯方法は・・・

キーロック時は、「赤ＬＥＤが左→右へ３回順番に点灯」→「赤ＬＥＤ全点灯(３秒程度)」
(キーロック時にドアノプを触ると、「赤ＬＥＤが３秒間全点灯」する予定)

キー解除時は、「赤ＬＥＤが左→右へ３回順番に点灯」→「緑ＬＥＤ全点灯(３秒程度)」
(キー解除時にトアノブを触ると「緑ＬＥＤが３秒間全点灯」する予定)

↓


数日前に作った回路図とパターン図を元に基板へ半田付け
裏側はこんな感じ
久々の半田付けで４時間程度掛かりました。

↓


基板が出来たのでLED部分にも配線
裏側はこんな感じ
今から考えるとＬＥＤも基板に直接取付けたほうが楽だったかも？です。

↓


配線を確認する為に仮点灯(緑色・赤色、共に大丈夫でした)
暗くすると・・、ＬＥＤの高さがバラバラなのが気になります。

↓

ＬＥＤの裏側をホットボンド固めて、ちょっと防水化。
これで基板と配線して車体に取付ければ完成します。

↓


電源供給に多少の変更があり部品追加して完成
裏側にも面実装タイプの部品を追加して修正完成

↓


３回の左→右移動はちょっと多すぎなので
２回移動に変更しました。(上記は移動中の写真)


全点灯もスモークシールのお陰で綺麗に見えるようなりました。
ＬＥＤ前にスモークシールを貼り付けて
未点灯時に白い枠が見えないようにしました。

輝度が足りないので、後日もう少し透過率の良いスモークに変更するか、
前回作った表面パネルをブラックタイプに変更するか検討します。

-------------------------------------------------------------------------

▼ドア部分の穴再加工▼


マスキングテーブを使って穴あけ位置を決定
ハンドドリルを利用してスボスボ穴あけ中〜

↓

棒ヤスリを使って角穴加工をしました。
(9cm x 1cm程度の穴です)

今までのＬＥＤ部分を残そうかとも思いましたが
穴埋めして隠すことにしました。

↓


パテを使って穴埋め
研磨後

↓


マスキングして下塗り準備を・・・
サフ塗装

↓

マスキング跡を耐水ペーパーを使って研磨して
後は、全塗装するまでこの状態で放置しておきます。

↓

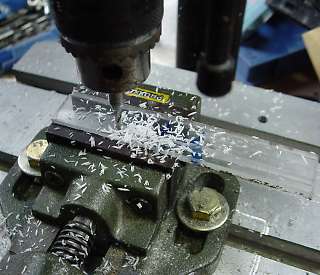

フライス盤を使って
四角穴部分に使用する透明な表面パネルを作ることに・・・
削り終わった透明パネル
このパネルの後にＬＥＤを接着固定する予定〜

直接、四角穴部分にＬＥＤを固定しても良かったのですが
防水仕様にしたかったので表面パネルを作りました。

後日、製作の続きをします。

---------------------------------------------------------------------------------------
