■フェンダーダクト製作ヘの道のり２

周辺の形を整えたのですが、削り過ぎのよーで
左側(黒色)の本物に比べると、結構違ってしまいました。

後日、ＦＲＰとパテを使って調整しましたが・・

↓

今回作っているダクトを、フェンダーに固定する方法を
ずーっと考えていましたが、
やっと良さそうなアイデアが見つかりました。

←先ずは固定する為の突起物をＦＲＰで追加製作
(写真は裏側)

↓


硬化中の温度を高めにし過ぎた為に、
ちょっとＦＲＰがヒビ割れしてしまいましたが・・・


フェンダーに固定する為に「溝」をノコギリで作りました。

↓


逆側はネジを通す為の突起物をＦＲＰで製作


こんな感じにネジが飛出るようにしてあります。

↓



　


出来上がったダクト部分をトランザムに固定
まだ、仮止めなのでネジが丸見えです。
(後日、皿ビスに変更します)
逆側も試しに固定
(上側の部分にポコっと見えているのがネジです)

↓

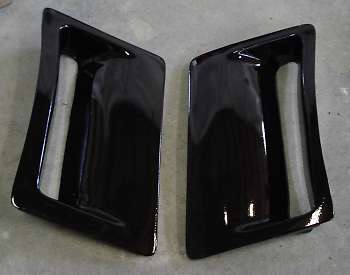

全塗装を一緒にダクト部分も塗装

ちょっと左右のサイズが違う感じがしますが、
気にせずに取付けしてしまいます。

↓


取付けしてしまうと、左右の大きさの違いもバレないですね。
ダクト部分の網を取付けし忘れているので後日取付けします。
逆側はこんな感じ、それなりに完成して満足しています。

--------------------------------------------------------------------------------
