■フロントサイドパーツ製作

今回、作るのは外装部分のフロントサイドパーツです

私の所有している88年製のトランザムには
このパーツは使われていないので、
FRPで自作することにしました。

これが無いと、車高が高く見えてカッコ悪いですしね・・、

----------------------------------------------------

■早速、製作開始■

これが何も無い状態のサイド部分です。
元々は88年のサイドパーツが付いていたのですが
ナイト仕様のノーズに交換したら形が合わなくなったので
取外したらカッコ悪いことになりました。

ダンボールで大きさと形を決定、

本物を持っていないので
参考写真を元に試行錯誤してみました。


今回のFRPの型はダンボールでは難しいので
昔、海外衛星アンテナを作った時に余った
180x90cmのアルミ板を使用




ダンボールの寸法を元に
アルミ板を切断中〜


アルミ切断後、曲げでみました。

角でキズを付けないようにマスキングしています
左右、共にFRP用の型完成

試しにトランザムに取り付け
何〜か、形が違うよーな・・・

後で、修正しました。

▼FRP加工▼


アルミにFRPをペタペタ貼付け
作業部屋は、すげー臭かったです。

固まってきたので型から外して
お日様で乾かし中〜


研磨後、試しに取付け


微妙に角度や大きさが違う気がするので
後日、追加加工をする予定〜

88年製のフロントサイドエアロパーツを再利用
本当は何も加工せずに使えれば良いのですが
見える部分が全然違っているので
底部分だけ利用することに・・・

何度もカッターで切って微調整をしながら
何とか、それらしいカタチになりました。

写真撮影後、微調整の為、
更に切断しました。


前回作ったFRP素材をガムテープで仮止め
トランザムに取付けして角度の微調整をしました。

表(底側)
FRP素材と88年製エアロはネジ止めする予定

▼パテ盛り▼

FRPのムラを修正する為に全パテしています。

それにしても、久々のパテ盛です。

▼取付け金具▼


カーステ系の何かを止める金具が余っていたので
上記の部品を使用してサイドパーツを取付けることに・・

半分に切断後に、プレスされた部分で
折り曲げて「V」字型に曲げました。

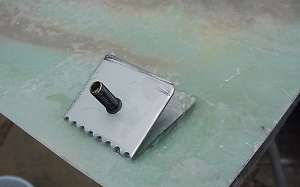

FRP溶剤を使って金具を固定

拡大した写真、こんな感じに止まってます。


車体側のネジ穴位置を決定中〜

何か楕円形になってしまいましたが・・(穴あけ後の写真)

試しに、サイドパーツを取付け・・

おぉぉぉ〜〜 角度が全然違う〜〜

後で角度を再調整する予定だったのに数ヶ月も
サイドパーツは中断していたので忘れていました。

後日、角度を調整します。

----------------------------------------------------------------------------------------------
