オーバーヘッドコンソール製作への道のり３

オーバーヘッドコンソール部は完成していたのですが、ＦＲＰのカタチに不満があったのと
ミュージックプレーヤー製作の関係で横側のスイッチを新ナイトライダーバージョンに変更することにしました。

オーバーヘッドコンソール部分のスイッチを有効活用させる為に
走行シーンに合った音楽をダイレクトに選曲できる
ミュージックプレーヤーを製作することに・・・
(カーステやナビゲーション動作に関係なく優先的に曲が流れるプレーヤーです)

オーバーヘットコンソールのスイッチは
左側のスイッチタイプに後日変更する予定
(←写真はビデオからキャプチャーしたモノです)

１０個あるスイッチを押すとナイトライダーのテーマ曲や
ＰＣエンジン版ナイトライダースペシャル１面＆２面の曲、
などが流れようにする予定～

ずっと前に作ったキットのボイスＢＯＸと違って
今回はステレオ音声だったので回路設計に苦労しそうでしたが
良いチップ基板がゲット出来たので意外に回路が簡略化できました。
(今回はメモリー(スマートメディア)の容量と音楽時間の関係でＭＰ３形式です)
ちみなに・・、ミュージックプレーヤー基板に多少のスペースがあったので
オーパーヘッドコンソールやスイッチ板の押しボタンスイッチで
カーステレオやナビのコントロールが出来るリモコン機能も内蔵させてあります。

基板サイズの関係で、
キットのボイス制御系の基板も一緒に作りました。
ボイス制御基板については
別途、ページでご覧ください。

↓

▼現像→エッチング→切断→穴あけ→半田付け▼
(この工程は定番なので写真だけで簡単に紹介しておきます)

インクジェット用透明フィルムに印刷

PCBカッターで切断中

0.65mmの超硬ドリルで穴あけ

誰も見ないけど「ロゴ」入れ
「スマートメディア」って書いてあります

表側
右側のスペースに基板を追加します

裏側
まだ、配線をしていないので綺麗ですが・・

配線途中の基板、
所々に修正して何とか再生が出来るように・・

10曲選曲する為の、押しボタンスイッチとＬＥＤ点灯部分の製作を・・・

両面ユニバーサル基板で今回は製作しました
ただ、ピッチが合わないので多少無理した取付けになっています。

こちらは裏側
ＬＥＤとスイッチ用の配線をしてあります。

どんなジャンルの音楽をメモリーに転送するかは、ナイト２０００が完成してから考えることにします。

赤色１０個のスイッチに似たモノを探していたのですが、
市販品の発光タイプスイッチは奥行きがあるので、スペースの関係で自作することにしました。

パソコンで設計中～

何パターンも作って
本物らしい寸法を探しました→

今回の材料は、デジタルパネル製作で
露光失敗した基板を使用(２～３枚失敗てるし・・・)
ちなみに、素材はＦＲＰです

決定した寸法のイメージ図を印刷してＦＲＰに貼り付け

カッターでスイッチ＆ＬＥＤ部を切り取り

カッターで切取った時の跡を目安に
フライス盤で穴あけ加工

この方法が上手く出来れば、
ダッシュボードの
デジタルパネル全ての化粧板も作る予定～

１個づつ丁寧にラインに沿って加工中～

それにしても、フライス盤の加工は綺麗に出来て嬉しいです。

←これは裏側用の板
穴数が少ないので、簡単な穴あけでした。

ちなみに、エッチング液で銅を溶かしてあります

出来上がった裏板にオーバーヘッドコンソール固定用の
ネジ穴を製作、皿ネジなのでテーパー加工もしました。

スペースの関係で2.6mmと2mmの細い皿ネジを使用

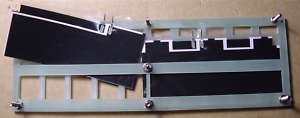

↑２枚を接着剤で貼り合せ後の写真

接着後、設計図と寸法を合わせる為に
上下左右を多少ＰＣＢカッターで切断しました。→

今回、赤い点灯をする為に用意したペラペラに薄いＥＬバックライト	カッターで必要な寸法に切断、長さが足りないので２枚使用
	←ＥＬ板だけではスイッチの役割はしないので裏側に写真のようなタクトスイッチを入れる予定 (携帯電話等に使用されている薄型の押しボタンスイッチ)

後は、オーバーヘッドコンソールと一緒にブラックに塗装すれば完成！
