デジタルパネル製作への道のり７

「スピードメーター＆走行距離計」も全ての回路が完成したので、
後は実際に走行した時の「スピード表示誤差の調整」と「ＬＥＤバーのレベル調整」をして
外部入出力用コネクターを取付すれば完成！！

トランザムに実験ボードを搭載せさて４０～１２０Km/h走行時のパルスを計測して
今回完成させている「スピードメーター＆走行距離計」に反映させました。

実際の誤差調整は走行中には危険なので計測結果を元に
自宅で同等パルス信号を発生させて、微調整をすることに・・・

調整後の１００Km/h走行イメージ、
上部のＬＥＤバーとのバランスも調整が終わっています。
(本物はMPH表示ですが、不便なのでＫＭＨにしています)

１００Km/h以上のスピードを出すと上部のＬＥＤバーが、
特殊表示をするのが正解のようなので
その部分も配慮して調整してあります。

全ての調整が終わったので実際にトランザムに搭載させて動作出来るように、配線とコネクターを取付けることに・・・

基板裏側、
予想以上にケーブルが多かったです。

２枚目の基板も重ねて、配線中～
更にグチャグチャに・・・

←配線後の写真
多少、ケーブルを長めにしてあるので
凄い量のケーブルになっています。

全てのＬＥＤを装着して配線は完成！
後はコネクター取付です。

この角度から見ると
綺麗にパーツが並んでいるのが解ります。

　各ＬＥＤの高さのバランスがバッチリです。
早く点灯させたいですが・・・
電源部が何も作ってないですからねぇ～

電源ＢＯＸ(基板)は回転計が完成しないと作れないので試しに安定化電源を数個使って点灯させてみました。

一部予定と違う動作をしているので回路を追加しないと
駄目な部分を見つけてしまいました。

ちょこっと明るさのバランスが悪い気が・・・、これも改善しナイト

一番気になっていた、電源を切っても
走行距離を覚える回路は成功していました。

その為、パルス発生器を利用して
実際の走行距離３万３千キロになるまで
カウントアップ中～(これが結構時間が掛かる)

回路図とパターン図を照し合せながら
間違ったパーツを使っていないか？
回路は間違っていないか？を、
確認して何とか修正完了！

ちょこっと基板を追加しましたが・・・

明るさのバランスもＯＫで、
誤動作等も一切無くなりました。

回転計が完成しないと表面パネルは製作しませんが、本当に本物と寸法が合っているか再確認をすることに・・・

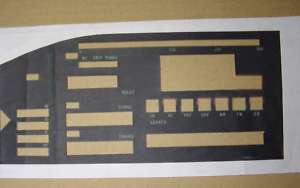

↑これはビデオからキャプチャーした本物の
デジパネ部分を原寸大でプリントアウトして
ＬＥＤ部分だけをカッターで穴あけした用紙です。

試しに重ねてみると・・・、問題無く寸法通りでした。
