◆ デジタルパネル製作への道のり 5
■デジタルスピードメーター&走行距離計製作2■
何かとスピード計は作業が大変ですが何とか半田付けまで辿り着きました。
ただ、全ての部品を装着して本当に動作するのか不安ですが・・・動かなかったら最悪です。
▼半田付け開始▼
先ずは、抵抗やICソケットから半田付け・・・ LEDの殆どがICソケットを利用するので、 ICソケットを大量に購入しました。 |
2枚の基板を重ねてソケット位置を確認中〜 ピッタリ合っていました。 |
↓
7セグLEDなど高さが重要なパーツを まだ、細かいパーツは手付かず状態です |
↓
定番のICソケットを重ねて高さ調整 |

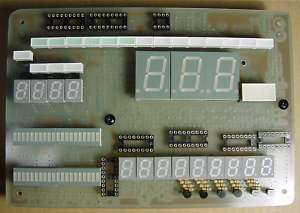

上側の基板穴には予定通りLEDがピッタリ |
下側基板に大型LEDを装着させて 試しに2枚基板を合体、 まだまだ点灯出来るまでは程遠いですねぇ〜 |
↓
下側基板製作を先に仕上げることに・・・
|
|
↓
試しにICを全て装着してみました。 パーツの買い忘れがあったので |
↓
|
|
↓
ラッピンク線で裏側の配線を・・・、 |
プラモ用に使用した (写真、真ん中がチップコンデンサー) |
↓
▼点灯実験▼
スピード計やLEDバー系の配線が終わったので動作チェックをすることに・・・
未カウント時は「000」になっています。
|
パルスを入力してカウントチェック、問題ありませんです。 LEDx3個の明るさもバランス良いです。 |
|
-----------------------------------------------------------
■LO/HI/VHF/UHF等の表示部製作■
|
スピードメーター基板部にある |
▼製作開始▼
ずーっと前から欲しかった HOZAN製 K-110(PCBカッター) 製作した基板やアルミ板・プラスチックなど |
↓
LEDを固定するのにICソケットを |
↓
切断して短くなったICソケットを基板にハンダ付け |
LEDを装着、そして点灯・・・ |
↓
ハザードのHI/LOや 左の写真は切替回路が完成した後です |
|
↓
夜間点灯モードも完成! |
-----------------------------------------------------------
■20LED部の配線■
|
←今回はこの部分を完成させることに・・・ センサー情報を20個のLEDで表示する部分です |
回路はずっと前から出来ていたのですが、回路基板とLED基板を配線する為の
丁度良いコネクターのコードが見当たらず探していたのですが、最終的には自作することにしました。
今回も大活躍のPCBカッター ←知合いからタダで貰った2列のコネクターを こんなに活躍するモノなら早く買っておけば良かったです |
↓
写真上が切断前、下が切断後 工具があると簡単に綺麗に素早く作れます |
↓
ケーブルを裂いて長さ調整 |
ケーブルに先ほど作ったコネクターをハンダ付 |
↓
逆側をデジタルメーター基板にハンダ付 |
コネクター側をピンに刺して完成 |
↓
ちなみに・・・ 基板側にはこんな感じのピンを先に |
↓
適当に信号を入れて点灯チェック |
-----------------------------------------------------------
■シフトポジション表示部■
本物のナイト2000には無いのですが・・・ 走行距離計の一番左隅の数字をシフトポジション表示にしています。
前回は実験で終わっていましたが、今回は実際に使うデジタルメーター基板に回路を組込みしました。
通常時(オーバードライブ) |
2速 |
ドライブ |
バーキング |
デジタルメーター側は問題無く動作しました。
後は、トランザム側にシフトポジションセンサーを取付けしていないので、後日製作予定〜
-------------------------------------------------------------------------------------
