◆ デジタルパネル製作への道のり３

■デジタルコンパス(方位磁石)製作■

ボイスディスプレイと同じ感光基板で作ろうと思っているので
このデジタルコンパスの回路が完成しないと両方共に基板が出来なかったりしています。

　←今回作るデジパネ部はコレです

方向を教えてくれる部分
デシタルパネルの一番左側に位置するパネルです

(写真は本物からキャプチャしたモノです)

　▼早速、製作開始▼

パソコンで回路を設計中～
この部分が一番難しい部分かもです。
それにしてもフリーソフトで
回路図が作れるのは嬉しいですねぇ～

↓

回路を元に点灯パターンと明るさチェック

１０ＬＥＤバーの点灯チャック中、
左から順序良く点灯します。

←１０ＬＥＤバー以外のＬＥＤも
一緒に点灯実験、
左側のＬＥＤは三角で点灯するＬＥＤです。

「南北東西」用に専用をＩＣを用意→
これで１０ＬＥＤが綺麗に点灯します。

↓

パソコンで基板パターンを製作
デシタルコンパスは基板サイズが小さいので
２枚の基板を使う予定です

↓

出来上がったパターンをインクジェットプリンターを
利用してＯＨＰシートに印刷
ちなみに、ボイスディスプレイ部の
基板パターンも一緒に印刷しました。

↓

数ヶ月前に作った露光ライトＢＯＸを
利用して基板を製作

出来上がった２枚の基板
(ボイスディスプレイ部の基板は別ページにて紹介)
露光ライトＢＯＸの再調整が必要で
出来上がりにムラがあったりします。

↓

エッチング後に穴開けをして
ＬＥＤを適当に装着
着々と完成に近づいています。

↓

▼コントロール部の製作▼

LED表示基板側にはＩＣが取付け出来る
スペースが無いので２枚に分けてます。

こちらは裏側
ジャンパー配線前なのでスッキリしています。

↓

ジャンパー配線途中の写真
これで東西南北の１０LEDを制御しています。

↓

▼２枚の基板を結合するパーツを製作▼

両方がオスピンタイプってのも市販されていますが、高さを確保したいので
丸ピンタイプＩＣソケットを２個使って合体せさることに・・・、

これがノーマルソケット

→

メッキ線を適当に・・

→

綺麗に高さ調整

→

２個のソケットを合体

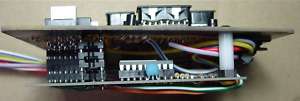

ICソケットを４個使用して高さ調整

こんな感じで配線しなくても他にも
方法はあるんでしょうけどね・・・

↓

表示基板部も着々と部品を半田付け

裏側はこんな感じ
半田する部分しか研磨していないので
周りが青っぽいです。

↓

１０ＬＥＤバーはＩＣソケットを使用しないで
基板に直接半田付け

半田面にもＩＣソケットを半田付け

こんな感じに基板から
外れないように頑丈にしています。

↓

コントロール基板側も配線完了

表側
全てのＩＣを装着

↓

▼ＬＥＤ点灯チェック▼

この一瞬で成功か失敗かが判明・・・　下記り写真の通り「成功」でした。

昼間(通常)モード
ＬＥＤの最大の明るさに設定

夜間モード
ＬＥＤの色が判断出来るギリギリの明るさに設定

正確に東西南北の表示も合っていて完璧でした。

↓


	外部コネクターを取付けして完成！！後は、パネルを製作後に４個のＬＥＤを三角にマスキングする予定～

「デジタルコンパス」「デジタル時計部」が完成したので、次は・・？？

-------------------------------------------------------------------------------
